Bonjour a  vous tous .............



A nouveau de retour ,pour partager avec vous un montage d'un BO 105 au 1/5 de chez Vario ,et ce en version électrique.Après de longues recherches ,et avec les conseils de notre Gégé,je me suis décidé de choisir cet Hélico ,et pour cause ,c'est une des rares machines que je n'avais pas encore montée ! !

Sitôt dit ,sitôt fait.........et je tiens a remercier Nicolas de chez Vario ainsi que Vario Allemagne qui m'on livré ce Kit en moins de 48 heures .......c'est vraiment bien tombé,car en même temps est tombé le "Confinement".........dur dur ....c'est une histoire  qui se répète ,car lors du confinement de Mars dernier ,j'avais commencé le montage  et réaliser un super  Robinson R66 !

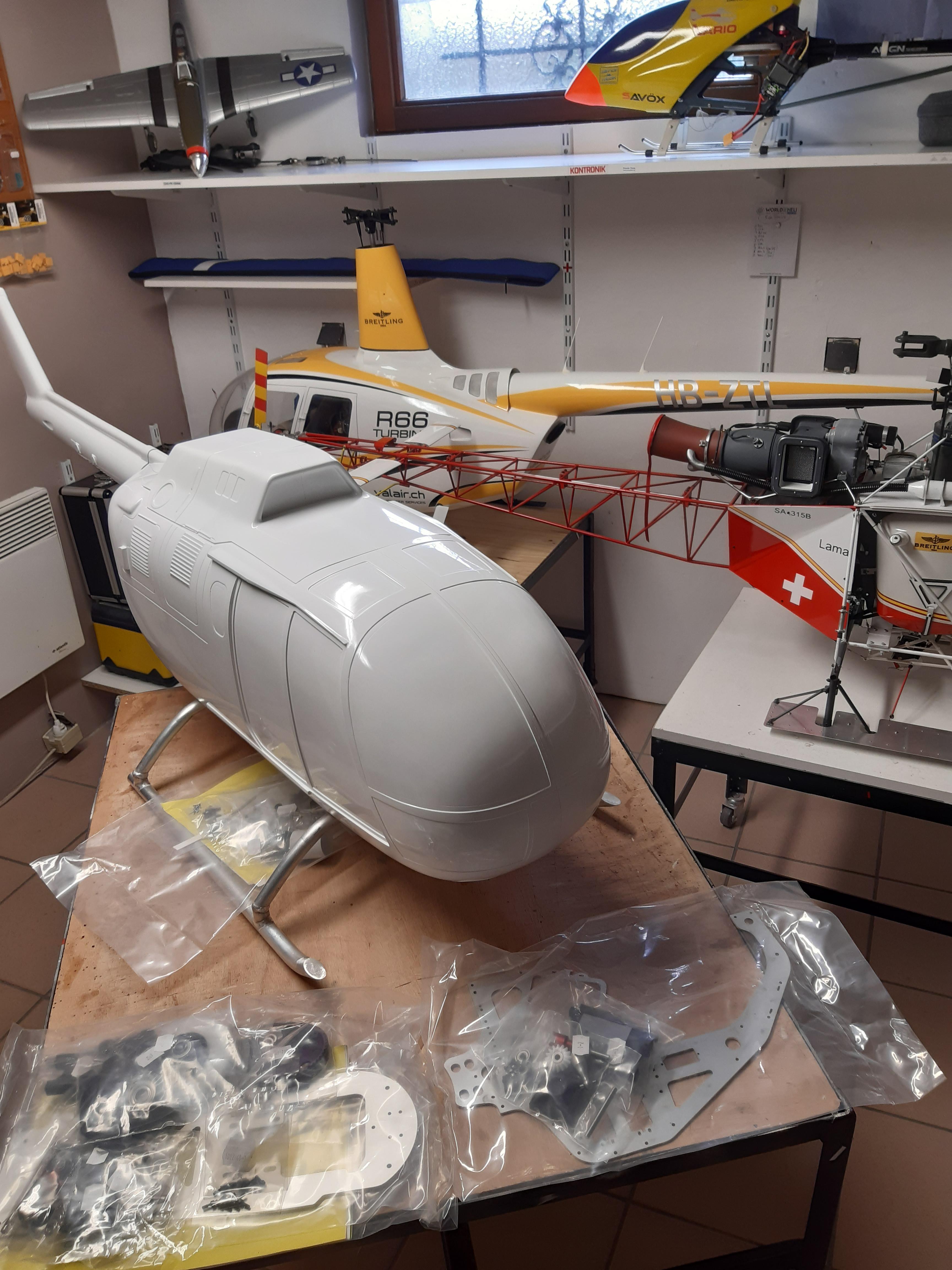

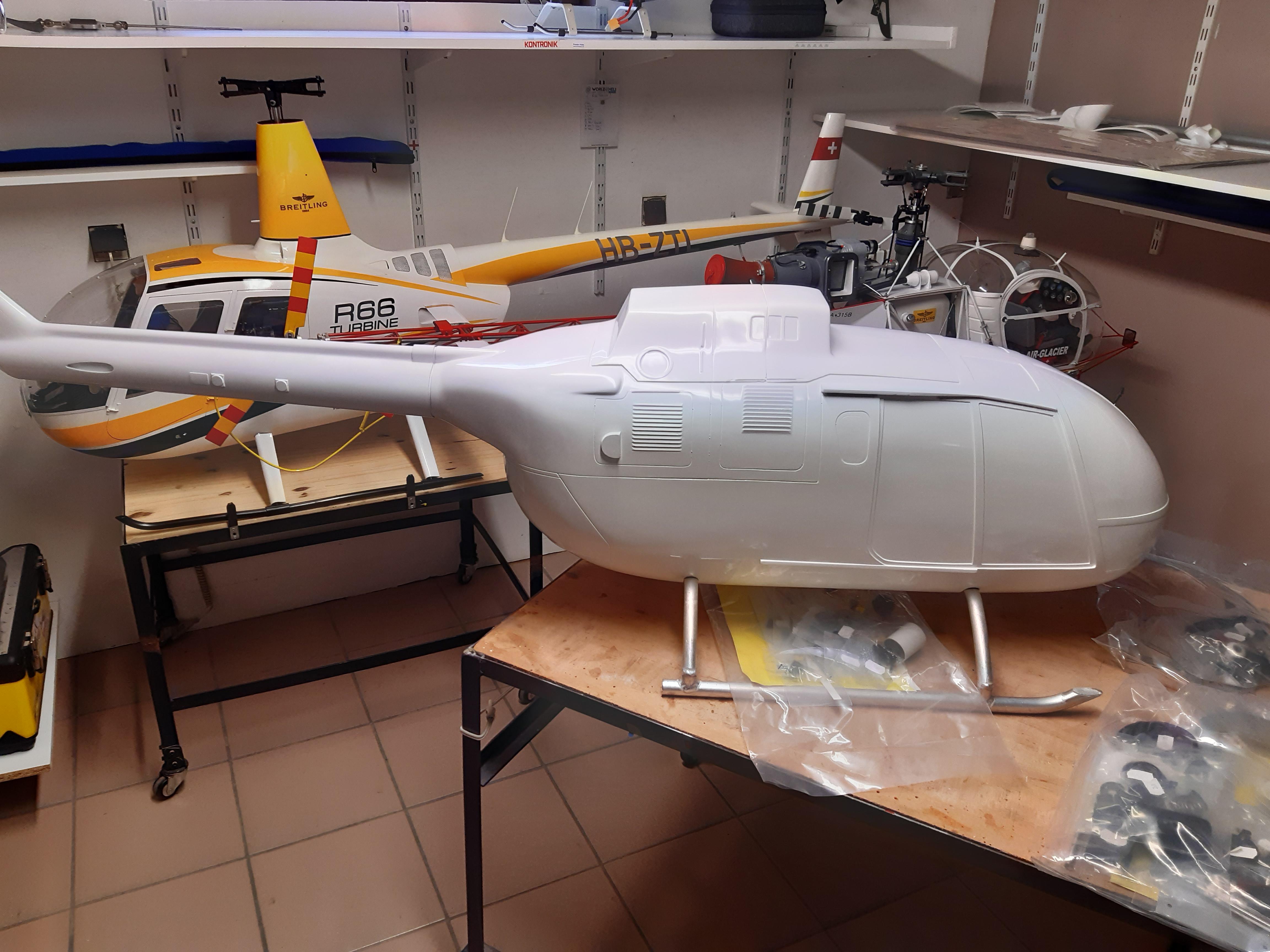

Ceci dit, après déballage  ça donne un bien beau chantier ! Je vous ferai part de l'avancement par des photos a fur et a mesure..........



Nanar




Lama Electrique 2m /  Gazelle Vario version électrique 2.3m / Trainer Raptor E700 Electrique /Drone Mavic mini /Agusta AW139 Vario électrique /Robinson R66 Turbine/.....BO 105 Vario,Electrique en construction

Share this post


Link to post
Share on other sites

salut Patrick,



Pour le moment pas tant que ça ! !  par contre si le "confinement "s'éternise.....va falloir agrandir  :D... qui sait, une petite place pour une nouvelle machine ,sa ce trouve ! ! !



Amicalement

Nanar


Lama Electrique 2m /  Gazelle Vario version électrique 2.3m / Trainer Raptor E700 Electrique /Drone Mavic mini /Agusta AW139 Vario électrique /Robinson R66 Turbine/.....BO 105 Vario,Electrique en construction

Share this post


Link to post
Share on other sites

Salut Bernard et bravo pour ce bon gros BO 105, depuis le temps que tu en avais envie. Aprés avoit testé avec succés la transmission par flexible sur le super Puma, dés que je peux je monte le même systéme sur mon BO (même echelle que le tien) de l'armée allemande qui est actuellement avec le renvoi d'angle de chez vario... Simple avis pourquoi tu n'essayerai pas????? Je vais suivre  avec grand interet ton montage. Cordialement Snake


Bell UH1, Alouette 2 et 3, Hugues 500, Super Puma, Ecureuil, Schweitzer 300 Caliber 5, Predator, Agusta, BO 105 CBS en préparation.

Share this post


Link to post
Share on other sites

Salut Snake,



Effectivement , je viens de terminer un BO 105 en taille 1/6 pour mon Ami Gilles qui lui fait de la 3D ,et compte bien le secouer ! ! dans la foulée j'ai donc décidé de monter le même mais au 1/5 pour le Vieux Nanar mais sans , 3D ! ! !

Concernant la transmission par cable ,tu as bien raison,mais je vais quand même opter pour le renvoie...........la raison ? et bien tout simplement le prix.....chez Vario ils ont ce qu'il faut, vraiment de la belle mécanique.....Mais le prix prohibitif,c'est une succession de kit ,et au final tu te retrouve a 600€!!!! et sur les sites Allemand c'est avant tout prévu pour de l'Align sauf chez, Helifactory ,mais la ont est dans un autre monde ! !

Au final je vais fignoler le montage  du renvoie et ça va le faire, un peut  plus bruyant certes, mais bien moins chers !

A bientôt .......

Amicalement

Nanar


Lama Electrique 2m /  Gazelle Vario version électrique 2.3m / Trainer Raptor E700 Electrique /Drone Mavic mini /Agusta AW139 Vario électrique /Robinson R66 Turbine/.....BO 105 Vario,Electrique en construction

Share this post


Link to post
Share on other sites

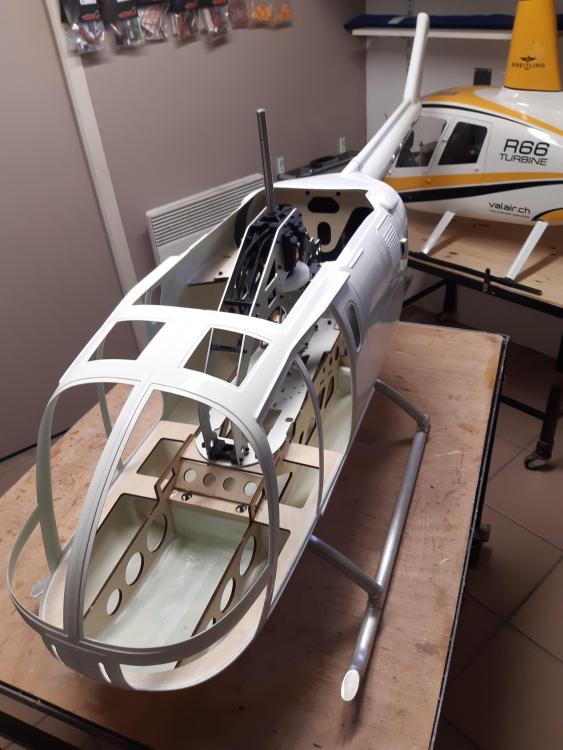

comme promis ,    premieres photos de l'avancement............

couples ,châssis en place ainsi que la mécanique, la suite .....montage de la transmission et mise en place de l'A/C,  ça représente un travail  délicat et surtout particulièrement précis, afin d'avoir une fiabilité parfaite  de l'ensemble !



@+ pour la suite....

Nanar





Lama Electrique 2m /  Gazelle Vario version électrique 2.3m / Trainer Raptor E700 Electrique /Drone Mavic mini /Agusta AW139 Vario électrique /Robinson R66 Turbine/.....BO 105 Vario,Electrique en construction

Share this post


Link to post
Share on other sites

ouaaaa ça fait une très grosse bête !!!



au moins l'avantage c'est qu'il y à de la place pour y mettre les mains ^^


Hughes 500C => il vol !!!

Cobra               => il arrive

le tout en Futaba et classe 500

Share this post


Link to post
Share on other sites

bon la suite ! !

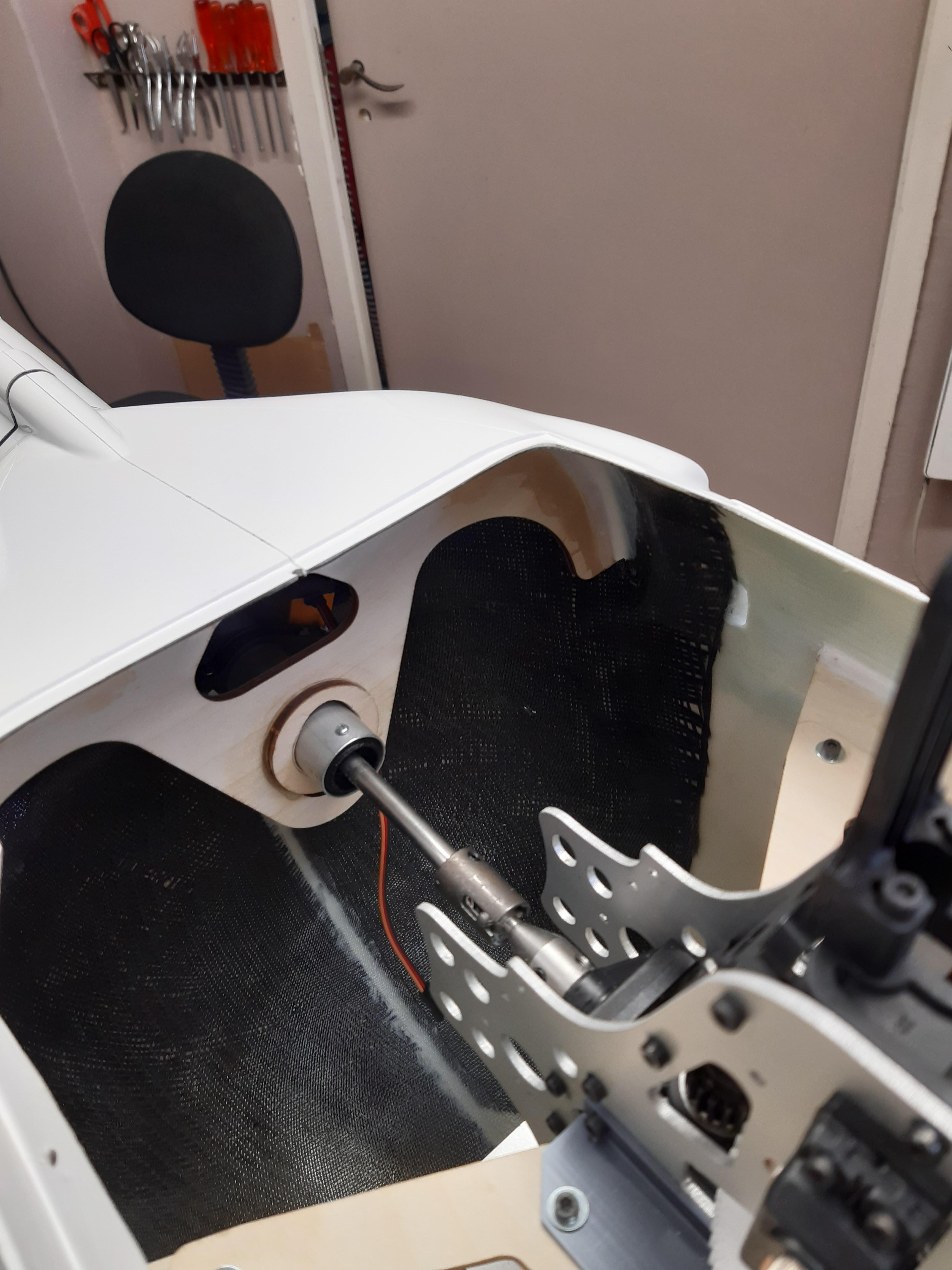

c'est vrai ça a bien avancé ............transmission en place y compris le renvoie a 50° ,et commande AC fonctionnelle .....

la suite ? ben , je vais m'attaquer a l'installation de l'électronique ,moteur ,contrôleur ,bavarian ,module Eclairage et câblage ......

quelques photos ............



@+ nanar






Lama Electrique 2m /  Gazelle Vario version électrique 2.3m / Trainer Raptor E700 Electrique /Drone Mavic mini /Agusta AW139 Vario électrique /Robinson R66 Turbine/.....BO 105 Vario,Electrique en construction

Share this post


Link to post
Share on other sites

bonsoir a vous ......

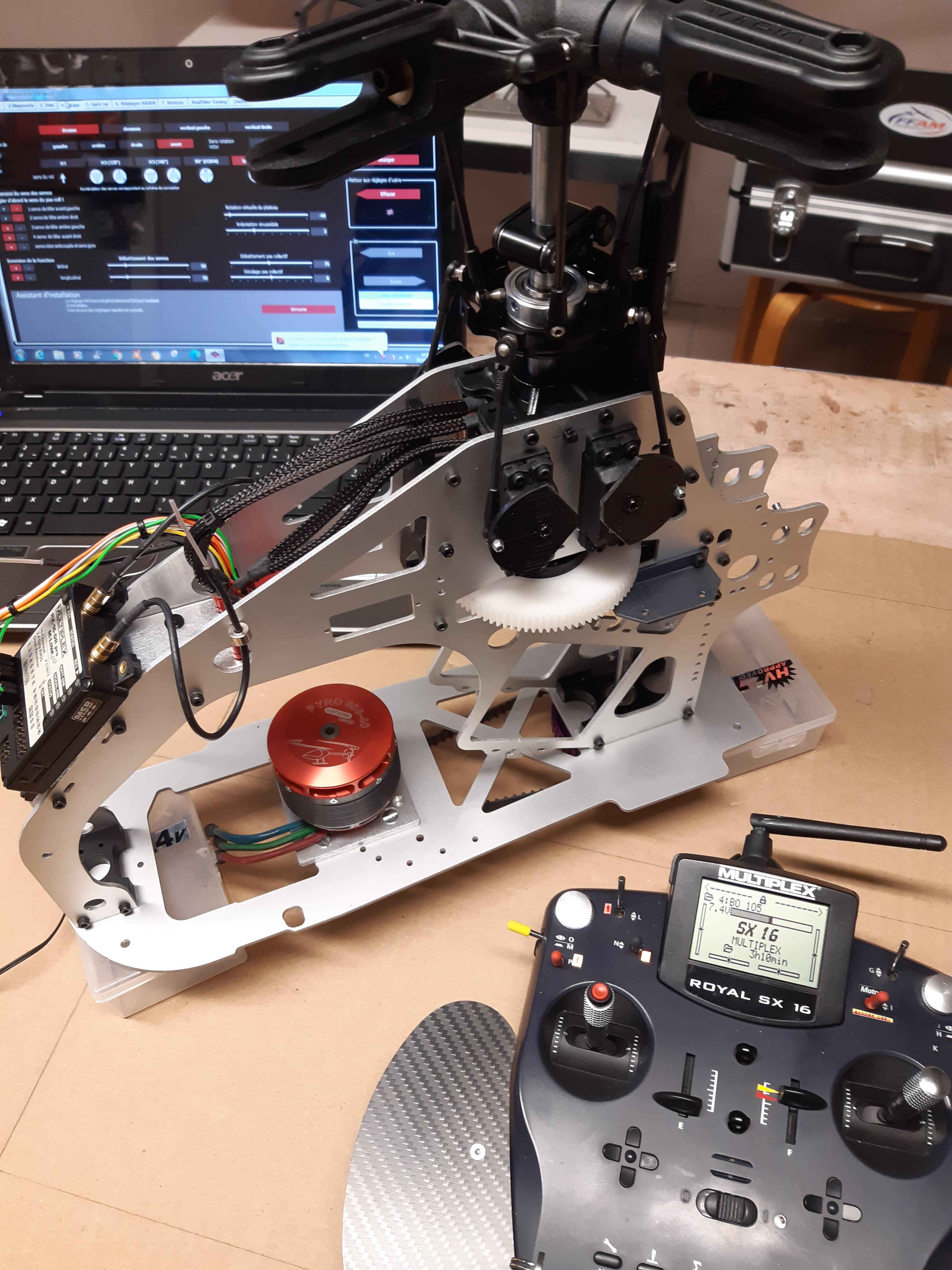

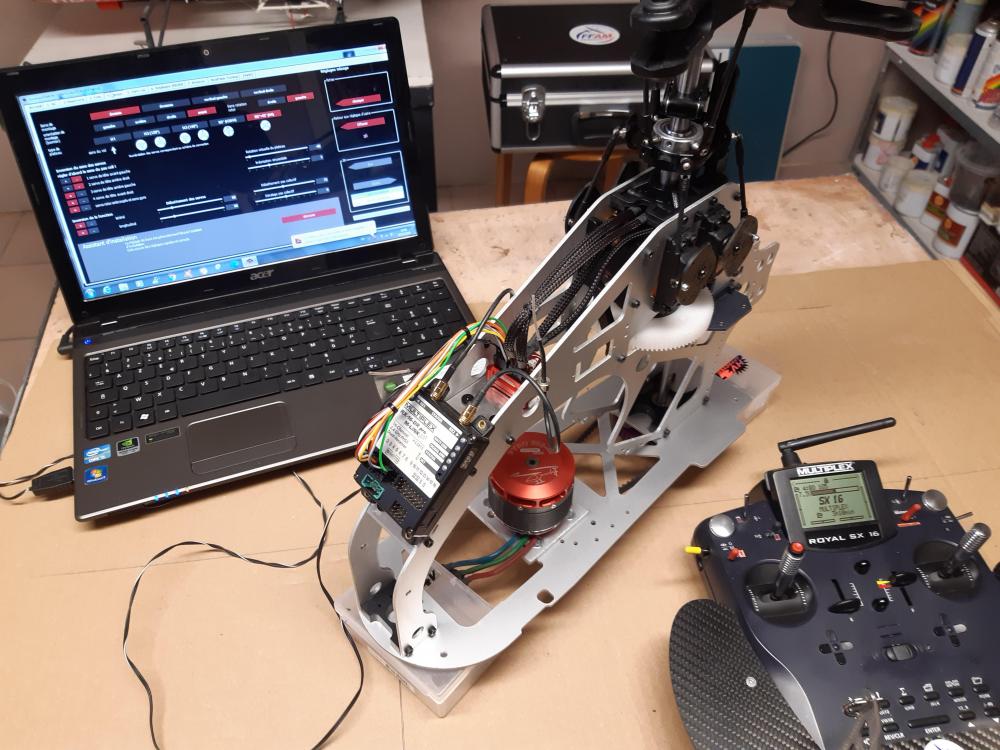

la suite concernant ce montage..........Electronique monté ,réglages statique également fait,reste plus qu'a monter  ce chassis dans son fuselage   ....et pourquoi pas un petit essais des demain ! ! :shock:



a bientôt pour les premiers résultats  ! !



Nanar




Lama Electrique 2m /  Gazelle Vario version électrique 2.3m / Trainer Raptor E700 Electrique /Drone Mavic mini /Agusta AW139 Vario électrique /Robinson R66 Turbine/.....BO 105 Vario,Electrique en construction

Share this post


Link to post
Share on other sites

bonsoir les Amis .............

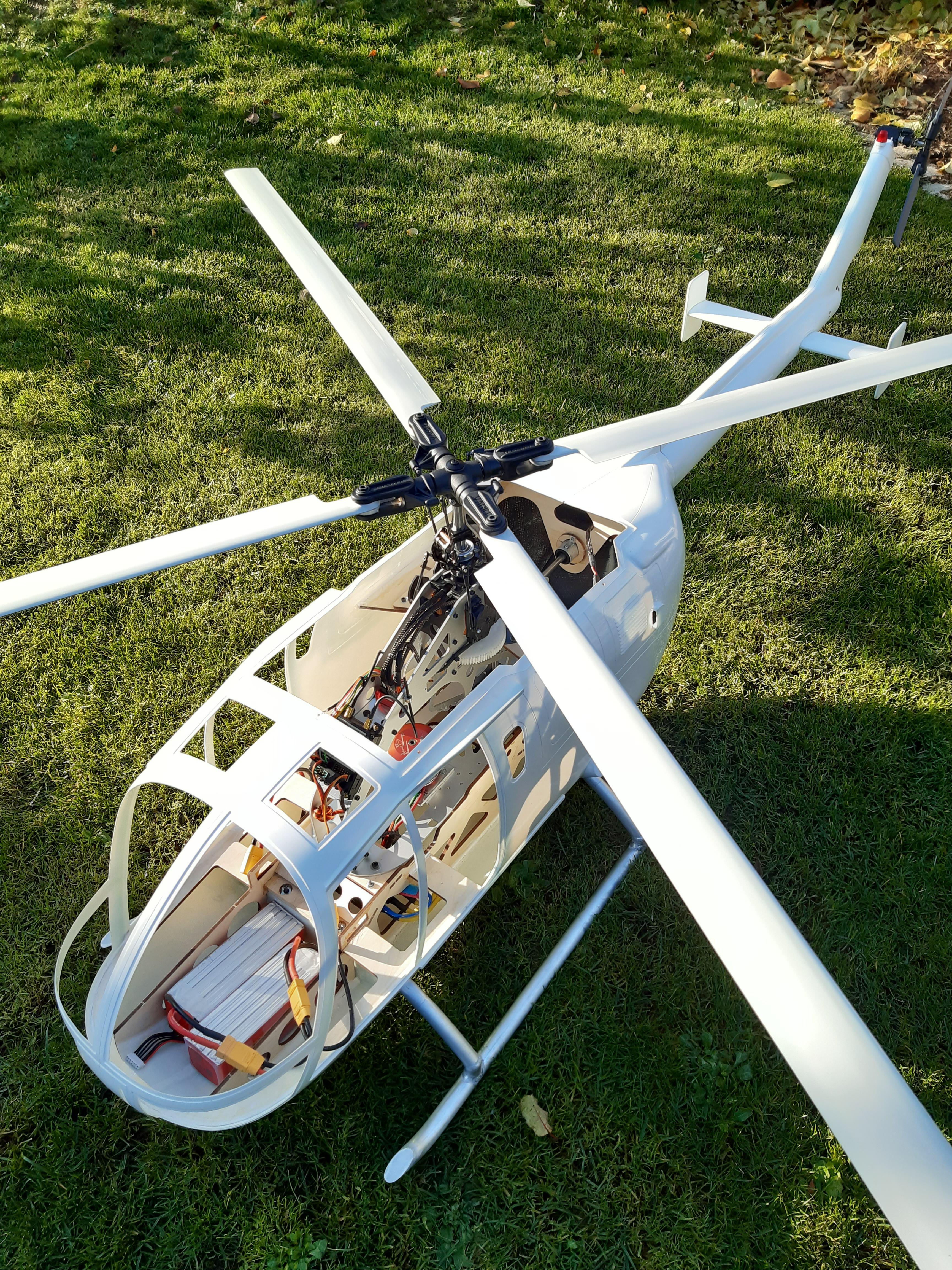

comme pressenti hier soir .......j'ai monté la mécanique dans le fuso , et ce matin  avec un petit 2° ,  le BO 105 était prêt pour un premier décollage ! !

que dire de plus .....arrivé a 850T on rajoute du pas , et c'est parti pour un Statio  a 2.5m ...pas plus haut car il ya les branches ! ! puis quelques droite ,gauche ,avant,  arrière...histoire de le secouer un peut et voir ses réactions .......a priori aucune retouche a faire ,aucun trim  a retoucher, si ce n'est réduire encore les débattements bien que j'ai réduit a 50% sur le Bavarian et mis 50% en dual rate, la machine est encore bien réactive .

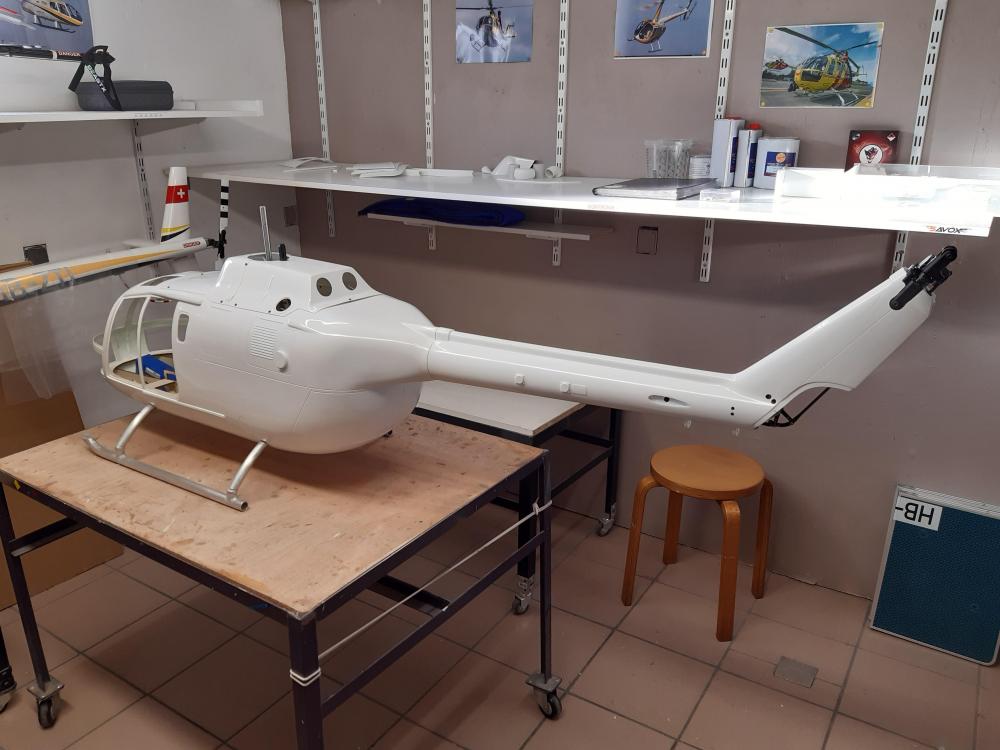

Comme dit "ca c'est fait"..........maintenant re démontage complet et on va attaquer le fuselage .......fixation des portes, des capots ,ponçage, apprêt,  et mise en peinture ......mais d'ici la je vous tiendrai au courant de l'avancement .



Bonne soirée

Nanar





Lama Electrique 2m /  Gazelle Vario version électrique 2.3m / Trainer Raptor E700 Electrique /Drone Mavic mini /Agusta AW139 Vario électrique /Robinson R66 Turbine/.....BO 105 Vario,Electrique en construction

Share this post


Link to post
Share on other sites

Waouh !!! très très très chouette !!! j'ai hâte de voir le fuselage fini. Ca va être sympa.

Petite question d'un novice : pour les réglages avant le premier vol, comment est réglé le plateau cyclique ? à plat ou avec un léger décalage pour compenser la poussée de l'AC ? Dans ton cas, légèrement à gauche, dans le mien à droite.


EC135, T-Rex 450SE - Hughes MD500E Police de NY, T-Rex 450L -> Futaba 6eX (en vol)

Hughes MD500E Breitling, T-Rex 500ESP -> Spectrum DX8 (en cours de montage)

Share this post


Link to post
Share on other sites

Bonjour Bernard et encore du "magnifique NANAR" comme d'habitude ; Il aura quelle livrée ? Ah ! C'est un secret...  Comme je suis en train de remplacer progressivement mes CGY 750 Fut défaillants (L'écran qui noircit de plus en plus) par des bavarians ( que je connais sans plus) et notamment sur mon BO de l'armée allemande cela serait trés sympa de ta part si tu pouvais suite à ton dernier vol me donner les valeurs d'expo et de débattements et de gains (tête et anti/couple) que tu mets soit sur le bavarian soit sut ta télécommande. Ta réponse m'aidera vraiment car aprés un seul vol d'éssai pour l'instant, je trouve le BO 105 VRAIMENT trop vif avec ce bavarian. Merci pour ta réponse Cordialement SnakeIMG_0550.thumb.JPG.8c189f7c19cccff8b221f01510813bef.JPG


Bell UH1, Alouette 2 et 3, Hugues 500, Super Puma, Ecureuil, Schweitzer 300 Caliber 5, Predator, Agusta, BO 105 CBS en préparation.

Share this post


Link to post
Share on other sites

Bonjour a vous ......





 Jacques,  merci pour ton commentaire ! !  concernant les réglages ,il faut bien différencier ,plateau cyclique et anti couple .....ce sont deux choses bien différentes , pour le plateau ,il faut impérativement qu'il soit bien a plat ,soit a 90° par rapport a l'axe rotor de tout coté ......si c'est pas le cas ton helico va ,au décollage soit partir latéralement ou avant arriere ....donc pas vraiment top !! mais en aucun cas il sera influencé par l'A/C.Concernant l'anti couple tu règle la commande afin d'avoir le levier du renvoie sur le boitier d'A/C  a 90° et régler le gain sur une valeur moyenne , et toujours pour le premier vol ,sans conservateur de cap ! si tu te teins a ça ,tu peux y aller les yeux fermés ! ! !



Alors pour mon Snack...il a enfin passé sur du Bavarian  ! très bonne chose ,car j'en déments pas ,pour moi c'est bien le meilleur module FL....:shock: pour les maquettes.... .ceci dit concernant les valeurs pour une machine de cette taille , il va te falloir réduire sur la page" Mixage du Bavarian "les débattements Laterale et longitudinale  a 50% (par défaut 75%) et sur la radio j'avais mis 50% en DR et -30% en EXPO mais je pense que je vais encore réduire sur les DR et passer a 30% ,car encore assez vif .....mais a confirmer après quelques vols .Ces valeurs s'applique pour du vol maquette ,si l'on compte faire de la voltige douce ,car cette machine est faite pour ,on pourrait laisser les 50% en DR. Pour ce qui est de l'AC c'est les mêmes réglages .

La valeur Gyro de tête est de 40% ,mais réglable par curseur sur la radio ,variable suivant le vent !  pour info sur les grosses machines on passe a 90%voir 100%...pour ce qui est du gain A/C en moyenne 60%.

essaye a ces valeurs en les fignollants et tu verra c'est une machine qui vole parfaitement .

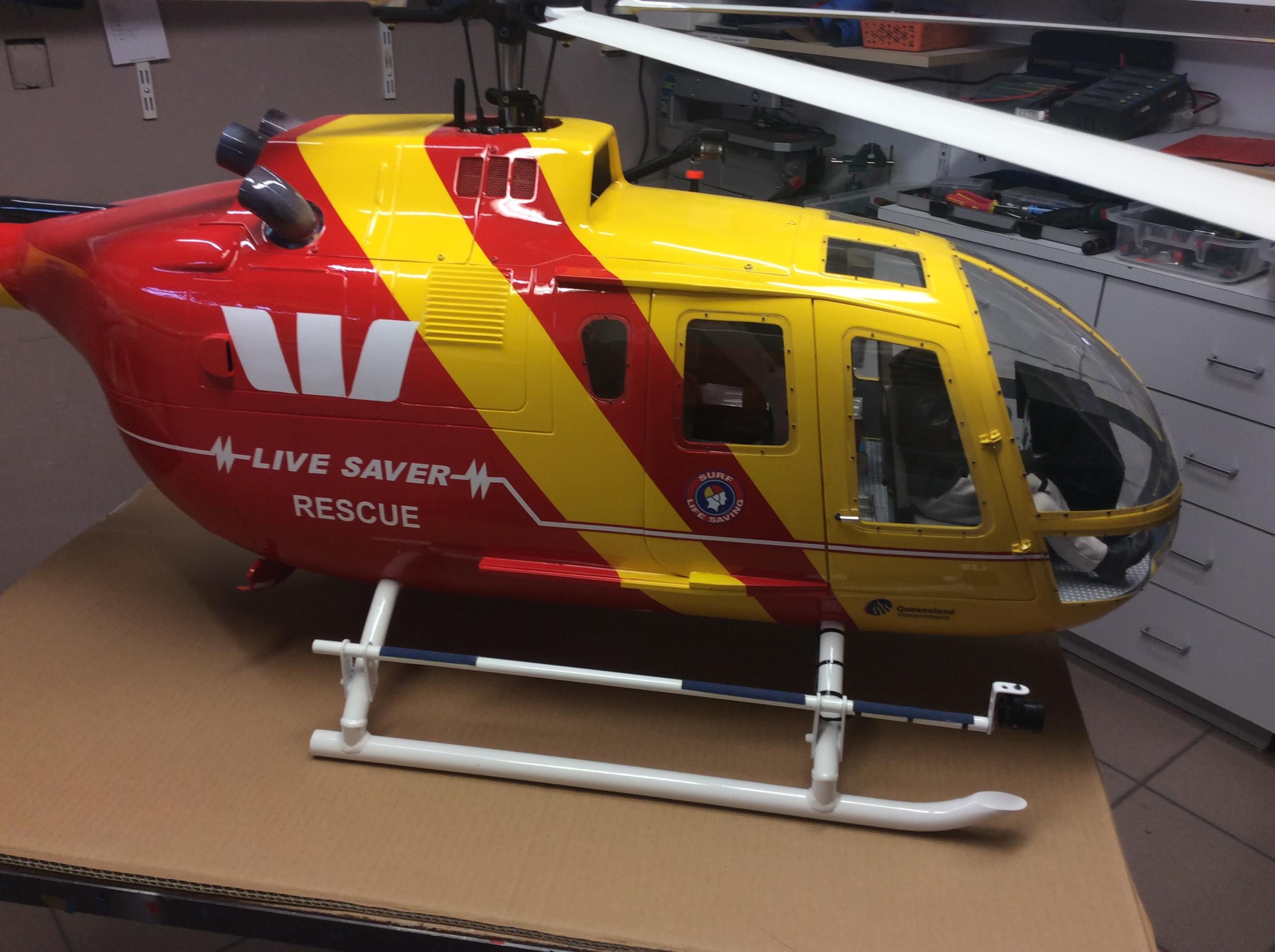

encore une petite précision .......la livrée ! ! elle  sera comme sur la photo  !



Amicalement a vous tous

Nanar




Lama Electrique 2m /  Gazelle Vario version électrique 2.3m / Trainer Raptor E700 Electrique /Drone Mavic mini /Agusta AW139 Vario électrique /Robinson R66 Turbine/.....BO 105 Vario,Electrique en construction

Share this post


Link to post
Share on other sites
il y a 20 minutes, nanar a dit :

Jacques,  merci pour ton commentaire ! !  concernant les réglages ,il faut bien différencier ,plateau cyclique et anti couple .....ce sont deux choses bien différentes , pour le plateau ,il faut impérativement qu'il soit bien a plat ,soit a 90° par rapport a l'axe rotor de tout coté ......si c'est pas le cas ton helico va ,au décollage soit partir latéralement ou avant arriere ....donc pas vraiment top !! mais en aucun cas il sera influencé par l'A/C.Concernant l'anti couple tu règle la commande afin d'avoir le levier du renvoie sur le boitier d'A/C  a 90° et régler le gain sur une valeur moyenne , et toujours pour le premier vol ,sans conservateur de cap ! si tu te teins a ça ,tu peux y aller les yeux fermés ! ! !

Merci Bernard pour ces précisions. Très beau choix pour le fuselage. Va y avoir encore un peu de boulot... Bon courage et bon dimanche


EC135, T-Rex 450SE - Hughes MD500E Police de NY, T-Rex 450L -> Futaba 6eX (en vol)

Hughes MD500E Breitling, T-Rex 500ESP -> Spectrum DX8 (en cours de montage)

Share this post


Link to post
Share on other sites

Merci Bernard pour tes conseils toujours aussi pertinents et judicieux, je vais gagner un temps monstre et surtout beaucoup  plus de serenité dans le pilotage (dés qu'on pourra...) . 10 sur 10 pour le choix des couleurs de la livrée. Pour info, j'ai pris l'axon pour une alouette 2, non pas pour le mode rescue (je ne m'en sert pas et j'en ai pas besoin ) mais il est beaucoup plus sofistiqué et plus complet que le bavarian 3X (mais un peu cher...). Sur ce encore merci de ta gentillesse et bonne continuation. Cordialement Snake


Bell UH1, Alouette 2 et 3, Hugues 500, Super Puma, Ecureuil, Schweitzer 300 Caliber 5, Predator, Agusta, BO 105 CBS en préparation.

Share this post


Link to post
Share on other sites

C'est pas le Axon dont le logiciel de paramétrage sur PC n'est pas (encore) disponible en français ? Je me souviens voir lu une discussion là-dessus, contrairement au 3X/3SX.


Steph 66 moniteur hélico RC à Argelès => http://www.stageaeromodelisme.com

Beam AvantGarde / Spectra-G / XCell Fury / Fury 55 / Trex 500 GF FBL BeastX / Trex 450 PRO FBL BeastX / Protos BeastX / MiniProtos BeastX

Share this post


Link to post
Share on other sites

Voui effectivement c'est moi qui en avais parlé. Mais à l'époque je ne possedais pas le 3X et à l'aide de la traduction en français du 3X qui présente d'énormes similitudes avec l'axon, on arrive à s'en sortir...


Bell UH1, Alouette 2 et 3, Hugues 500, Super Puma, Ecureuil, Schweitzer 300 Caliber 5, Predator, Agusta, BO 105 CBS en préparation.

Share this post


Link to post
Share on other sites

bonsoir Snack,



Sur ton Bo  as tu mis le 3x ?  ...car j'ai moi même testé l'Axon  lors de sa commercialisation  ça date ! ! mais j'en suis vite revenu ........a vrai dire ce module ne nous apporte rien de plus en utilisation Maquette ,par contre plein de réglages qui ne concernent pas notre mode de vols , mais qui peuvent nous induire en erreur !

Le Bavarian 3X ou le 3SX sont très simple a mettre en route ,fiable , c'est bien ce qu'il nous faut !  le tout a prix raisonnable comparé a celui de l'Axon.

Ceci dit ,je ne critique pas l'Axon c'est certainement un super module, pour ma part trop sophistiqué , comparé au 3X pour un même résultat.

Snack ......faut se simplifier la vie ! !



@+ Nanar
