Recommended Posts

Bonjour à tous,



Et oui me revoilà à nouveau pour une nouvelle période qui sera, je l'espère, la bonne pour amener mon projet à terme.

Et oui, pas mal d'autres impératifs qui m'ont empêché de continuer ma réalisation. Entre temps j'ai du changer ma radio, passage de la MC20 à la MC26 du coup je vais devoir tout reprogrammer.... (ça par contre ça me fais chi....)



J'ai repris la fabrication des pièces hier. Au tour du coupe câble supérieur.

Les photos suivront...



Tellement content de publier sur le forum à nouveau...!!!



Gilles


Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites

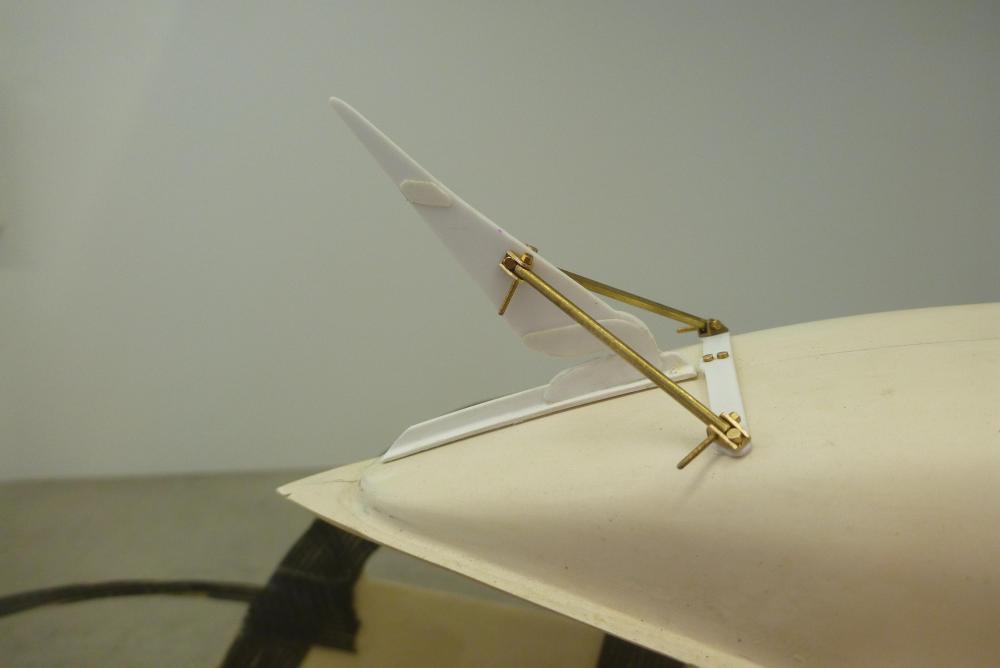

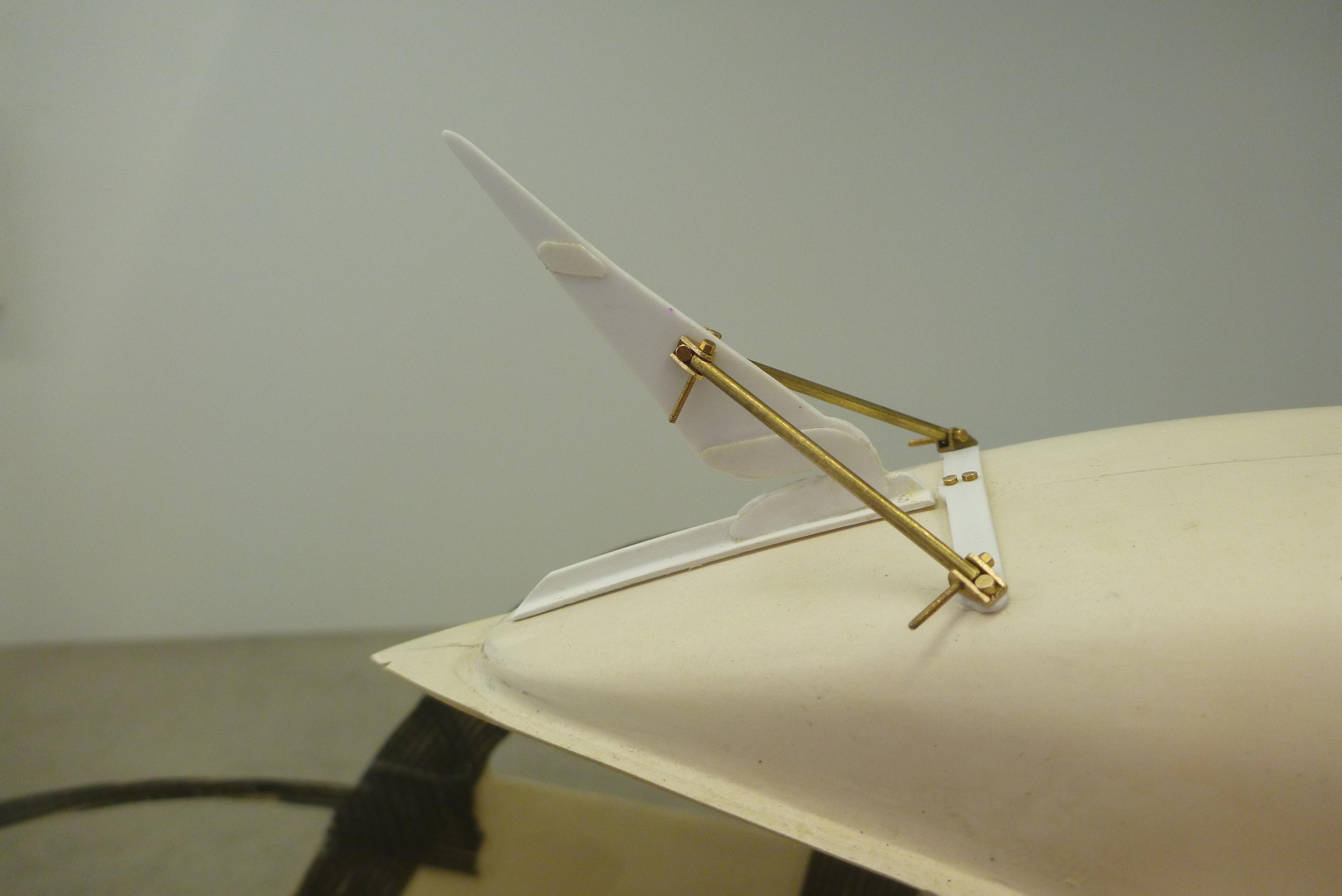

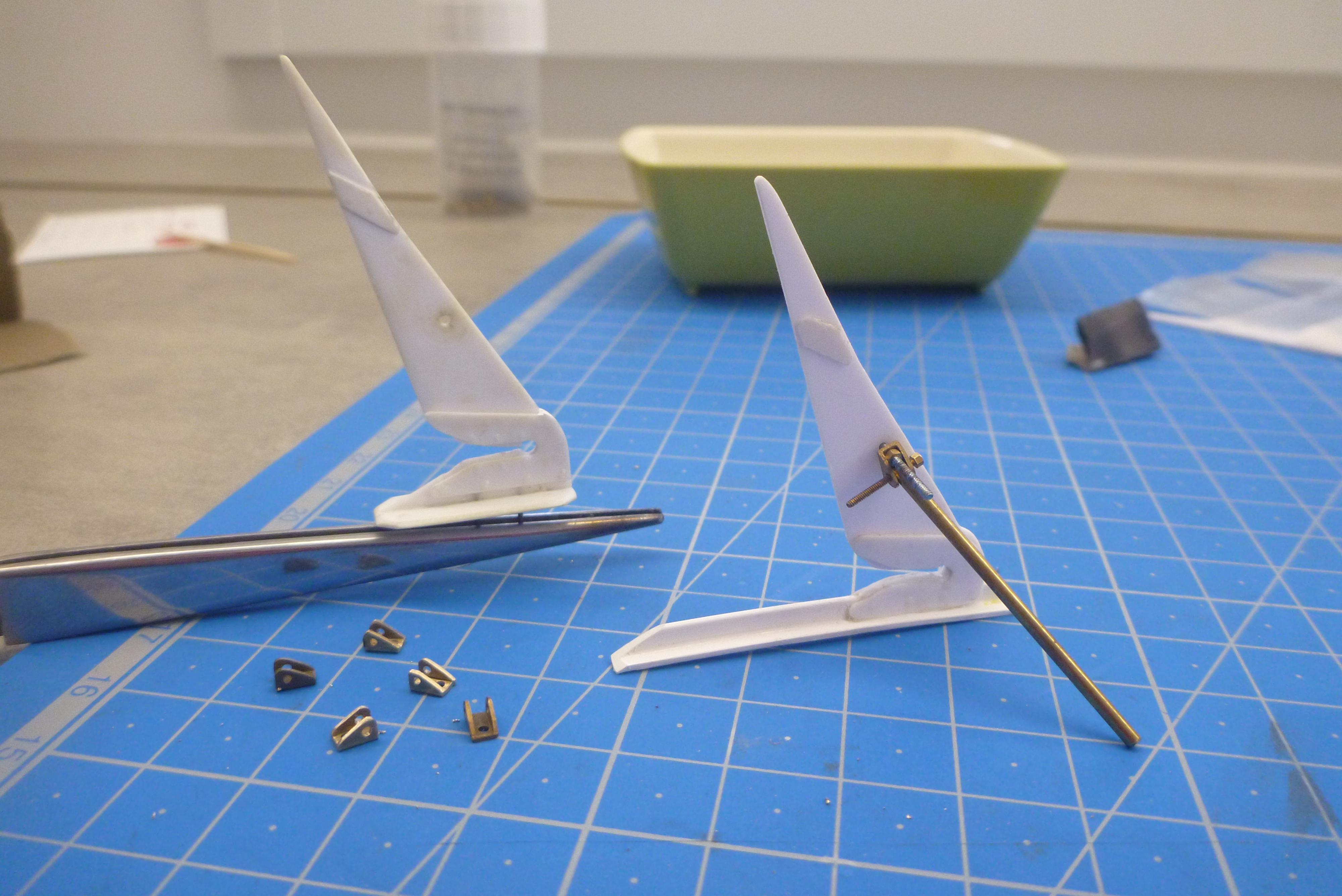

Deuxième coupe câble en cours avec ses fixations.



.



Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites

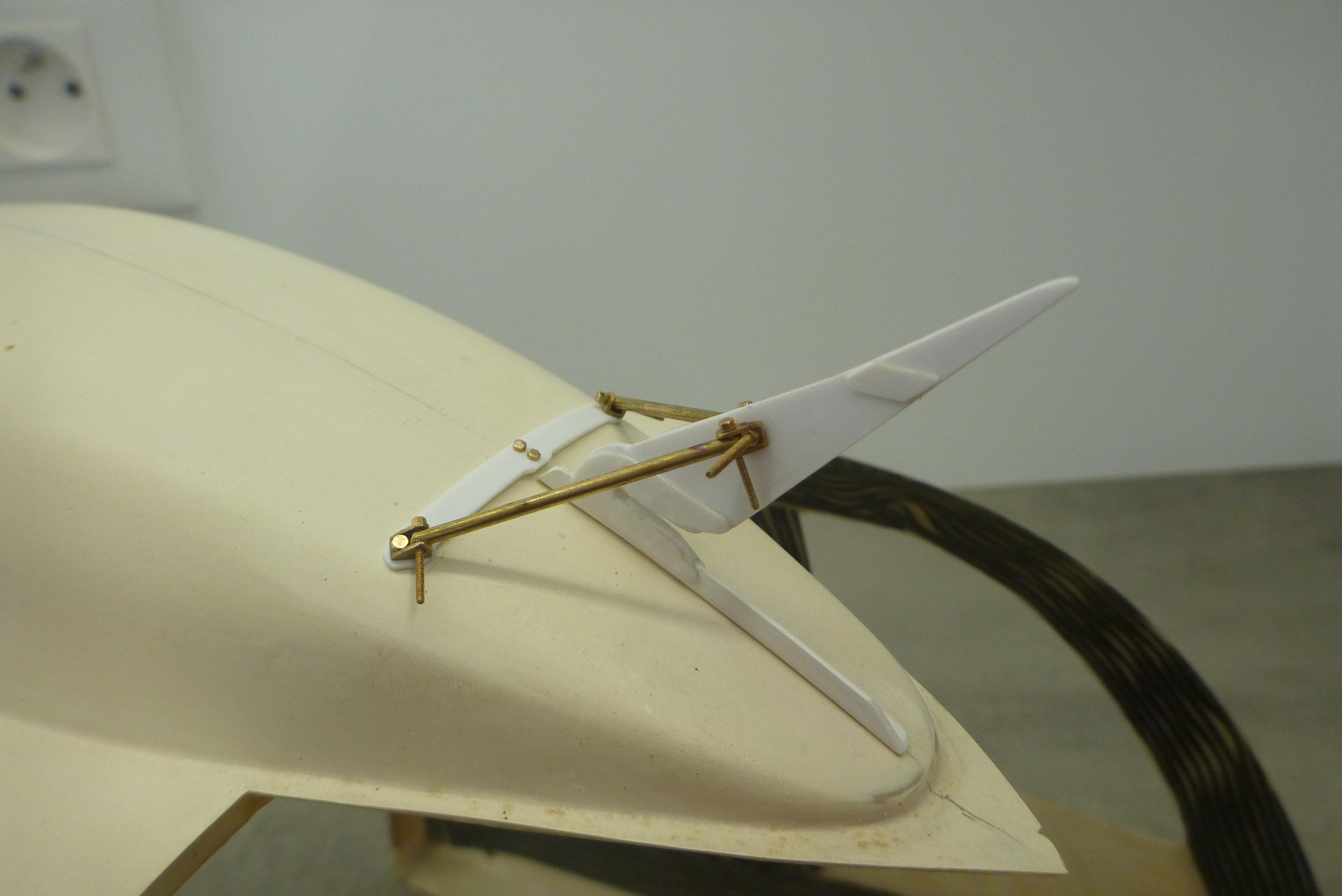

Voici le résultat présenté sur la bête.








Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites

Bonjour à tous,

Je suis à la recherche des cotes du caisson de treuil de l'EC145. Hauteur, largeur et épaisseur.

Si quelqu'un à çà qui traine dans ses notes.

Merci


Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites
il y a une heure, matthias a dit :

Salut

à partir de la page 13 de cette étude, il y a pas mal de cotes sur le treuil



https://eduscol.education.fr/sti/sites/eduscol.education.fr.sti/files/concours-examens/8624/8624-u41-sujet-assemble-treuil-2017.pdf

Merci Mathias.

Je possède déjà ce document et j'ai utilisé le diamètre donné du tambour soit 300mm.

Une fois le rapport fait j'arrive à une largeur de 89cm. selon mes infos obtenue; il mesurerai 80cm de large.

Ca fait une différence de 10%. Je sais , je suis pointilleux mais je voulais être sûr pour être au plus proche de la réalité.

Encore merci pour ton partage.


Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites
Il y a 3 heures, matthias a dit :

J'ai trouvé ce que tu cherchais : regarde page 31

Super, merci beaucoup, je ne sais pas comment tu as trouvé ça. Mais bravo. 👍👍

J'ai passé des heures à chercher....

Encore merci. 😉 🔝


Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites

Je me suis aperçu que certaines photos anciennes n'apparaissaient plus suite à la fermeture de l'hébergeur gratuit hostingpics.

Du coup j'ai remis les photos manquantes...

A bientôt


Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites

Salut Gilles .

Magnifique travail sur ce 145 , je découvre ta réalisation tardivement ne venant que assez rarement sur le forum.

Sur les photos de tes coupes cables je vois que tu utilises de la micro visserie , est-ce que tu te fourni chez L’Octant ?

J’utilise beaucoup leurs produits, il y a également un immense choix de matière première de toutes sorte et de micro outillage.

Bravo encore pour ce super travail de détail que j’apprécie beaucoup .

je vais suivre la suite avec plaisir .

A bientot...

Pierre
