Gilloubell

EC 145 Sécurité Civile Classe 500

Recommended Posts

Bonjour à tous,
Je lance ce nouveau topic pour la réalisation de mon projet. Et oui encore un EC 145 sécurité civile...
Il s'agit d'un fuselage de chez Héli-scale de classe 500.
Quel bonheur de recevoir la bête !!!
Je vous ferai partager les différentes étapes de ma réalisation. J'attends vos critiques!

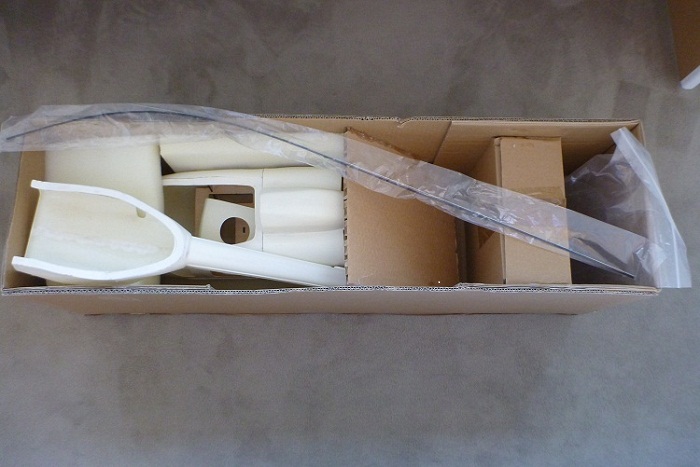

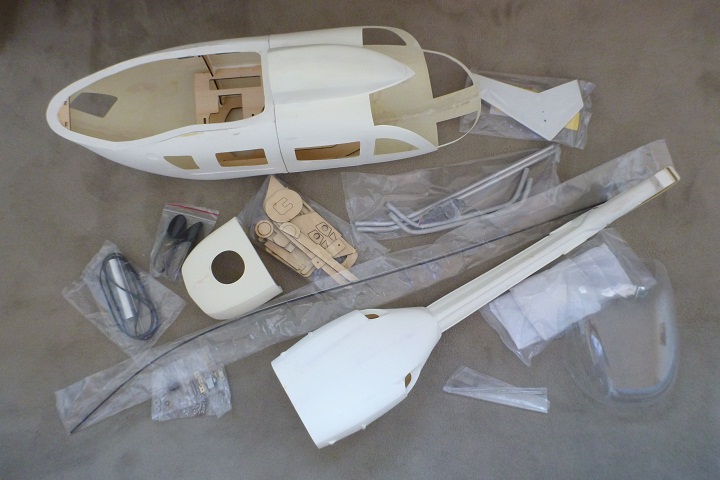

Commençons par le commencement... La réception du colis..




Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites

salut

je vais suivre ton post ce montage m’intéresse ,quel type de mécanique mets tu?


écureuil as 350 funkey-t rex 600esp / futaba T8 FG/mini titan-hughes 500/mini spark sr2

Share this post


Link to post
Share on other sites

Ce sera surement un T-rex 500


Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites

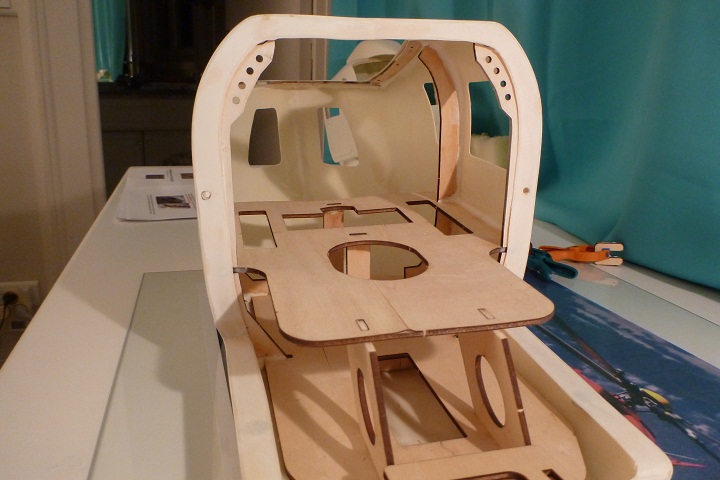

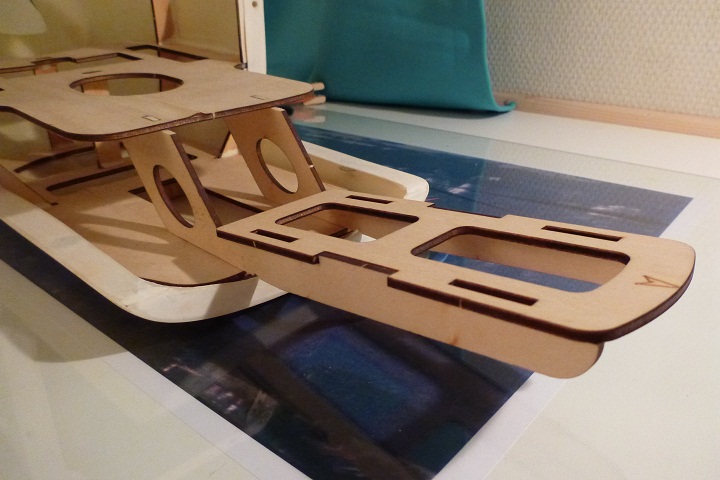

Ajustage et montage du support de batterie qui sera certainement supprimé partiellement par la suite.

Je pense m'en servir uniquement comme renfort afin de laisser de la place pour faire le cockpit.




Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites

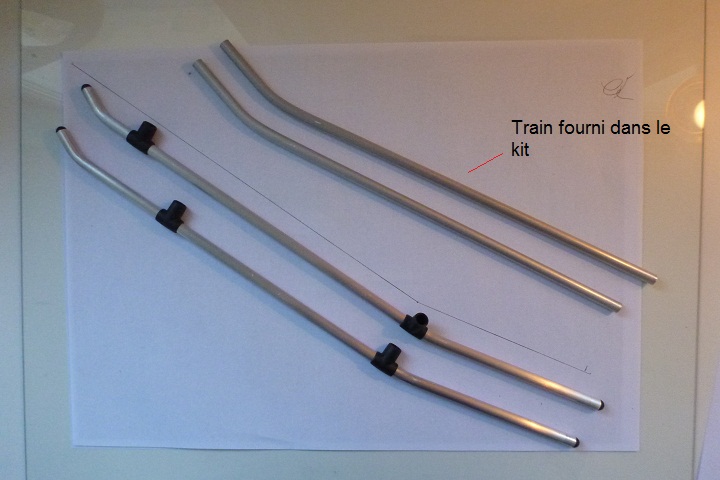

Le train d’atterrissage n'étant pas à la taille et aux formes réelles -> fabrication maison.



Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites

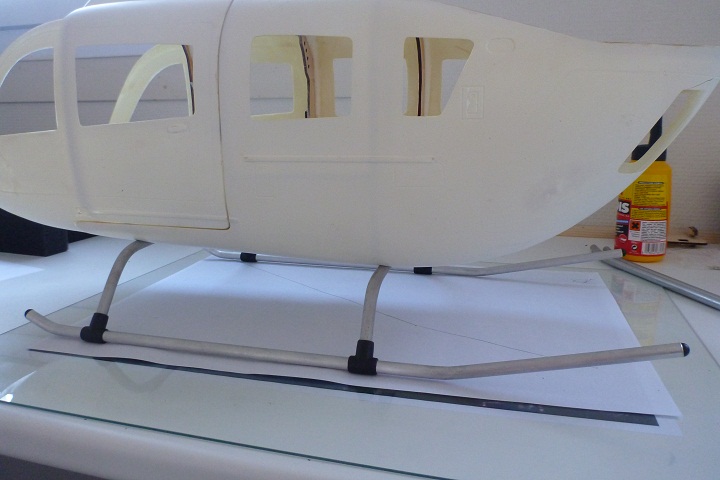

Le voici présenté mais non terminé...



Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites

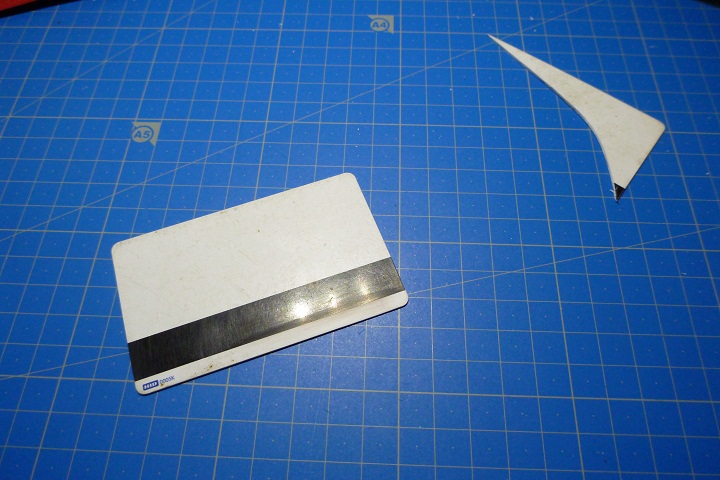

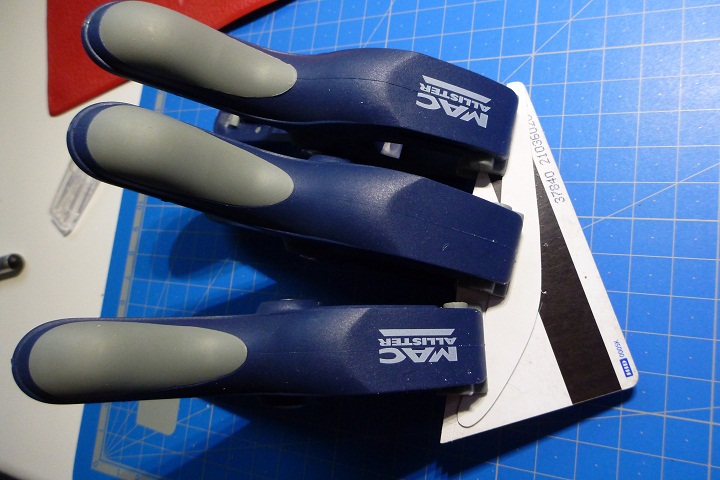

Voici les déflecteurs sur les patin découpés.

J'ai utilisé des cartes plastique de type badge pour les réaliser, l'épaisseur étant très faible çà correspond bien et c'est pas trop galère à travailler.

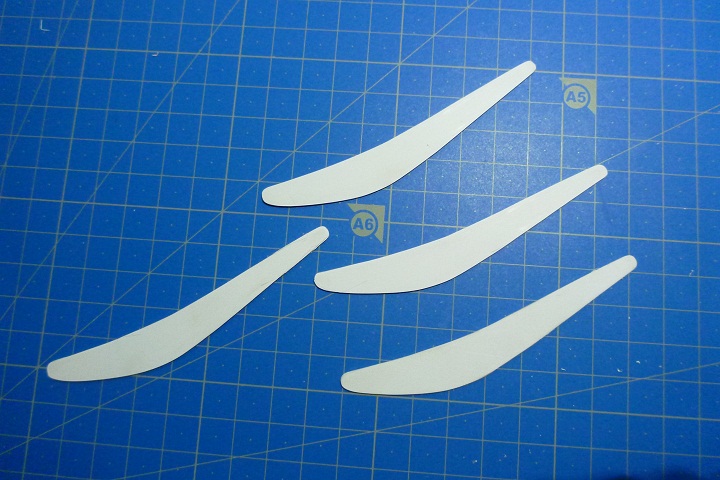

Les voila découpés...



Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites

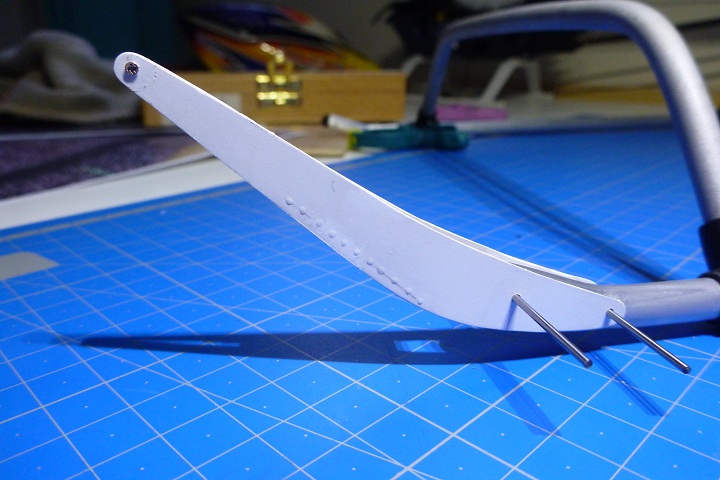

Voici mes déflecteurs près à peindre...




Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites

Merci, c'est encourageant...


Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites

salut,

et ben voilà une maquette qui va faire des envieux !

je suis ton post, bien entendu, car je suis sur qu'il va y avoir plein de choses intéressantes, tant dans la conception, dans le montage ou encore dans l'amélioration type maquette !

En tout cas, ça commence fort et bien !

bon courage !

Stef

Share this post


Link to post
Share on other sites

salut,

super début, tu as fais ton train avec du tube alu? ou as tu trouvé les côtes????

j attends de voir la suite!!!!

bonne construction

Jean-mi


TREX250- RAPTOR 50 TITAN- TREX600 LE- ARORA9+télémétrie

Share this post


Link to post
Share on other sites

Bonjour,

Oui, j'ai fais le train avec du tube alu 6/8 acheté chez brico truc.

Pour les cotes, ça a été des heures de recherches et mesures avec mise à l'échelle :think: sur des photos trouvées sur le net afin d'etre au plus proche de la réalité.

Merci pour vos compliments :lol:


Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites

Slt,

Tres bon projet! Par contre si tu veut faire du propre profite que tu l'as pas encore monté pour rabaisser le chassis, sinon tu aura une tete de rotor très haute, c'est du boulot mais le résultat est pas mal!

Michel

Sent from my BlackBerry Z10

Share this post


Link to post
Share on other sites

Merci pour l'info, ça m'intéresse fortement. :handgestures-thumbupleft:

Il faut rabaisser le châssis de combien car je n'ai pas encore acheté la méca...


Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites

Alors tout va dépendre de ta config meca, attends de recevoir toute tes pieces y compris la tête quadri et son chapeau et pose le tout ds le fuso et estime de combien tu dois le rabaisser, j'ai vu que tu as un bon oeil :-) inspire toi du grandeur!

C'est dommage de voir une belle maquette avec un rotor perché à 10 mètre du fuso! J'ironise mais c'est pas beau!

Michel

Sent from my BlackBerry Z10

Share this post


Link to post
Share on other sites

Salut,

Mes rivets étant trop irréguliers, j'ai décidé de les refaire.

Voici, comment j'ai procédé, si ça peut intéresser quelqu'un...

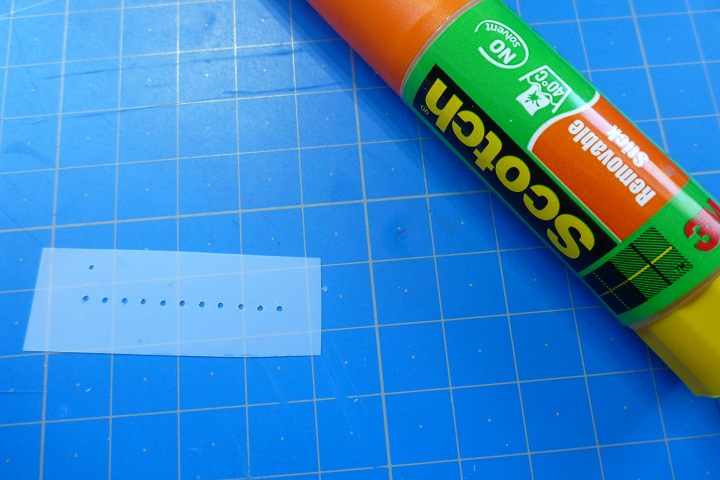

J'ai pris une feuille de calque posé sous du papier millimétré pour avoir un espacement bien régulier, je l'ai pré-percé avec une aiguille chirurgicale.

Ensuite, à l'aide d'un foret j'ai percé (à la main) le papier millimétré et le calque.

Bien ébavuré le calque à l'aide d'un scalpel pour avoir de "beaux ronds", enduit le calque de colle repositionnable (post-it) coté attaque de perçage.


J'ai enduit généreusement le tout de colle à bois une fois le calque positionné sur le patin.

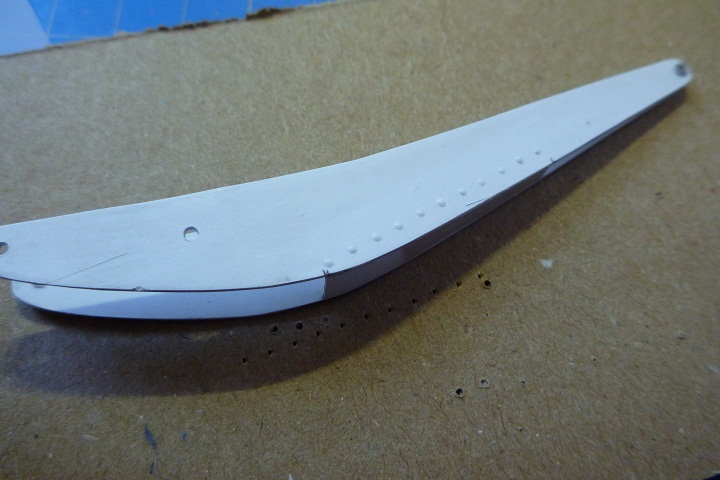

Ôté le calque et çà donne ça.



Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites
Alors tout va dépendre de ta config meca, attends de recevoir toute tes pieces y compris la tête quadri et son chapeau et pose le tout ds le fuso et estime de combien tu dois le rabaisser

Pour ce qui est du choix de la méca, je pensais mettre un t-rex 500 à l’intérieur car Align, je pense, est une marque de qualité.Mais j'hésite à le prendre complet ou acheter que la méca et choisir servos, gyro, moteur, etc...

Si vous avez des conseils à me donner sur le sujet, je suis preneur. Même pour le choix de la marque de la méca, j'achète toutes idées.

Pour la partie extérieure de la méca, ce sera anti-couple à gauche et tête quadripale. Mais quand j'en serai arrivé là..... :doh:


Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites

salut,

Perso, je pense que Align c'est très bien.

Maintenant si tu veux faire un brin d’économie, prends un HK500 fibre carbone, chez hobbyking.

Je ne veux pas faire de pub, une machine complète neuve te couteras deux fois moins cher, différence de prix que tu pourra investir dans une bonne électronique adaptée à ton projet.

Le lien : http://www.hobbyking.com/hobbyking/stor ... mpat_.html

De plus les pièces détachée pour ce type de machine sont très faciles à trouver sur le net.

Donc je préconise ce choix pour le châssis et cela reste mon avis.

Share this post


Link to post
Share on other sites

Merci.

C'est vrai, ça fait vraiment pas cher, et la qualité est identique à align?

Si quelqu'un avez d'autre avis pour tout ce qui est moteur, servos, gyro etc, en matériel top fiabilité, je suis preneur. :lol::lol:


Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites

Super ,

Et le résultat est au top!!!! :handgestures-thumbupleft: :handgestures-thumbupleft:


Radio Graupner MC-26 Hott

Align T-Rex 250 Dfc
Align T-Rex 450 Dfc
Align T-Rex 500 Dfc installé dans le fuselage EC145 Sécurité civile classe 500 en cours de construction.
Align 550X
Align 700X

Share this post


Link to post
Share on other sites

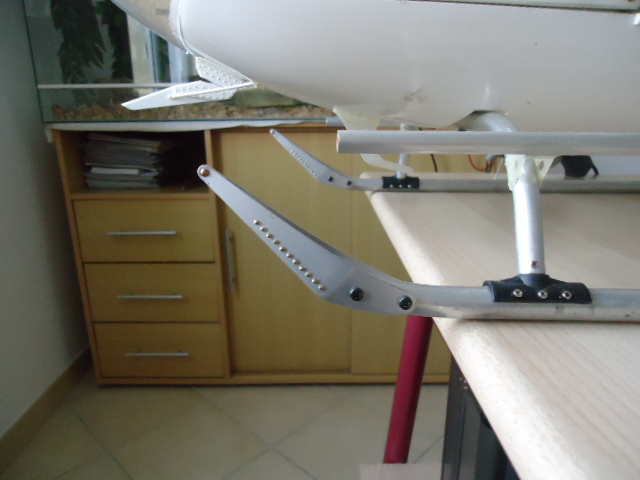

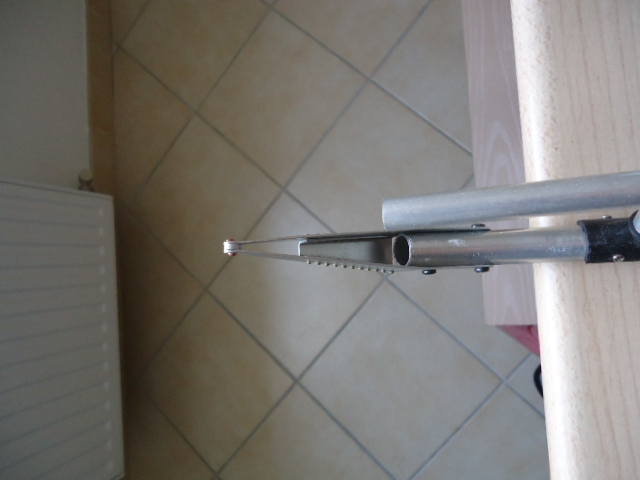

bon ok voici les miens sur mon ec 135 ,egalement fais main par mon ami pierre



c'est une bonne idée le calque perforé remplis de colle ,ça peut servir a beaucoup de chose

bonne continuation pour ton ec 145

xavier


ec135 vario turbine ,big hughes 500 vario benzin ,big airwolf vario benzin , trainer vario benzin ,trex 700e dfc et bientot le cobra de chez vario

Share this post


Link to post
Share on other sites

Mais quelle marque choisir ...???
