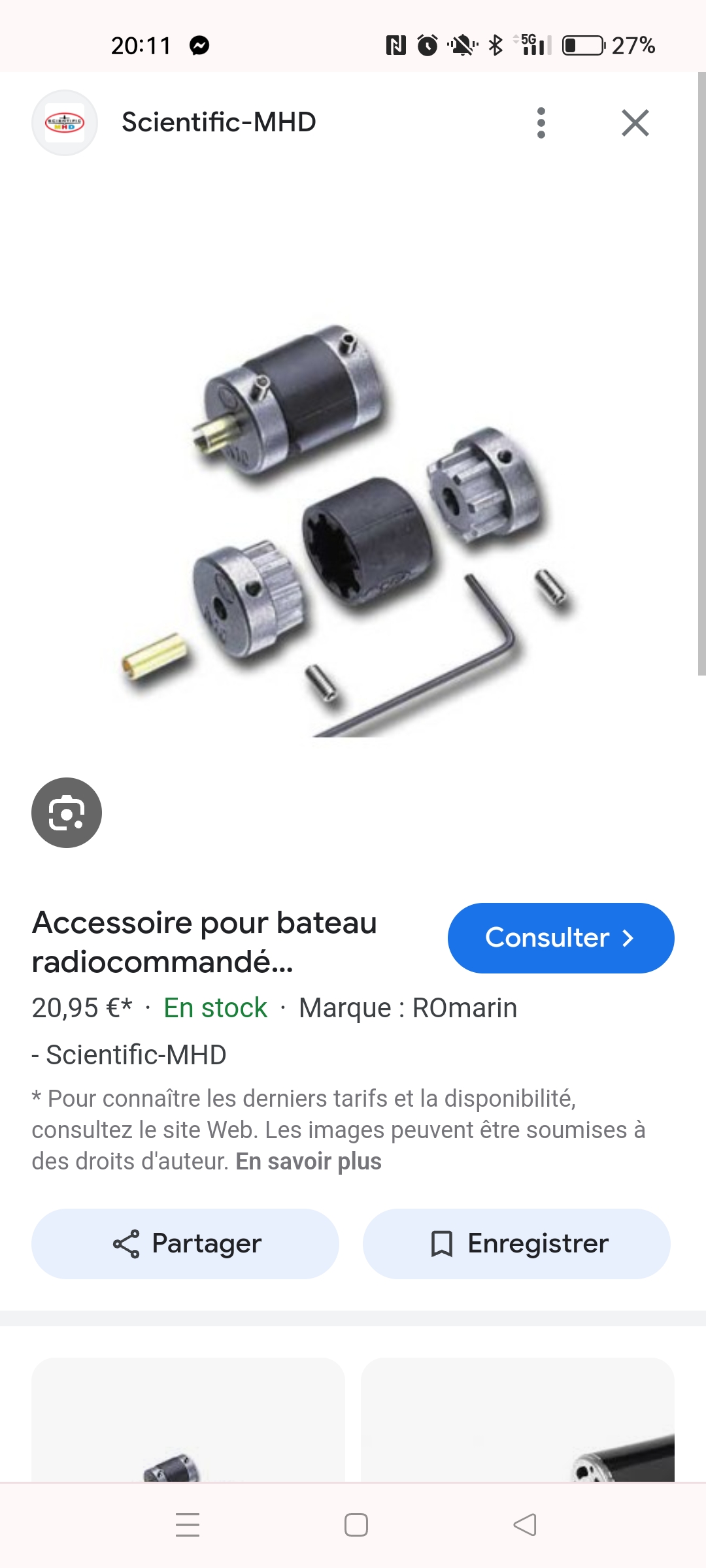

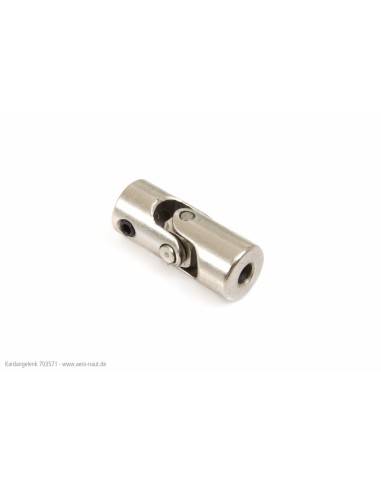

Bonjour Hervé. Je dis peut etre une betise mais n'y aurait il pas moyen d'adapter un cardan "bateau rc" de ce type? Ca existe en multiples tailles et diamètres d'arbres.


Link to post
Share on other sites
  • Replies 139
  • Created
  • Last Reply

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

Bonjour,   Voici mon projet commencé il y a trèèès longtemps mais stoppé à de multiples reprises (changement d'activité pro, passage aux bateaux, jet électriques, etc ...) et avec la casse d

Bonjour à tous,   Et bonne année bien sûr !!! Beaucoup de constructions et de calculs en tous genres pour faire voler tout ça 😃   J'ai attaqué le rotor d'anti-couple tripales ain

Bonjour,   Aujourd'hui c'est le retour des grues dans le coin, donc la fin de l'hiver ! Avec toutes ces petites constructions j'avais perdu le but de tout ce travail : voler !

Posted Images

Il y a 1 heure, jimsou a dit :

Bonjour Hervé. Je dis peut etre une betise mais n'y aurait il pas moyen d'adapter un cardan "bateau rc" de ce type? Ca existe en multiples tailles et diamètres d'arbres.


Même sur bateau RC ça n est pas terrible. Ça engendre des vibrations de dingues ces cardans. Le moindre défaut d alignement et une vitesse rapide c est horrible. A la rigueur il y a les cardans accouplement caoutchouc. Mais je crois qu on en reviens au problème principal, c est leur tenue a haute vitesse 🤷🏻‍♂️




Link to post
Share on other sites
Posted (edited)

Bonsoir,



Merci pour les idées.

Effectivement ces cardans ne sont pas terribles question vibrations.



Je pense que je vais continuer dans l'idée originale : ça a tenu quelques temps, partons de l'idée que ça peut le faire et la changer régulièrement ...

La noix côté anti-couple tient bien mais elle est plus grosse et presque alignée. Alors pourquoi pas.

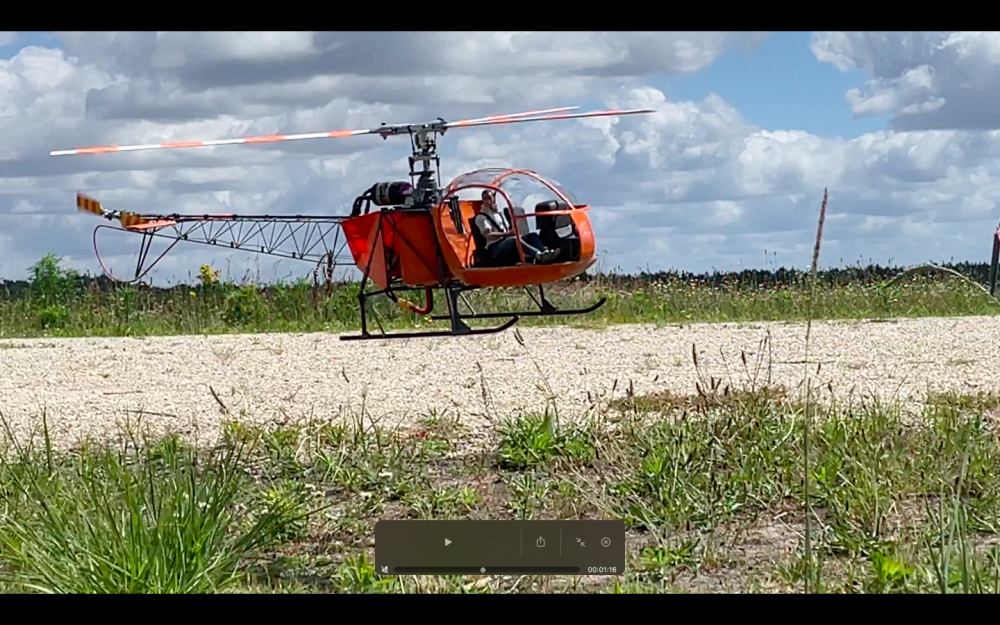

Pour faire bonne mesure, deux petites photos tirées de la vidéo trop pourrie pour être postée :

1254952732_Capturedecran2024-07-07a23_09_28.thumb.png.e4e7df34e100936764892f66d030f3d1.png1209313069_Capturedecran2024-07-07a23_07_45.thumb.png.a7b7fea772de6ed966b3451091f0cf39.png



Bonne soirée.
Hervé



Edited by Hervé B
Link to post
Share on other sites

Bonjour, il a une sacrée gueule ce lama!!

J'ai compris que tu aime réaliser les éléments par toi meme (c'est un peu le but du modélisme) mais si tu as besoin, pour la cabine et le réservoir je peux t'aider à modéliser(voire imprimer) les éléments. 😉

Link to post
Share on other sites

Hello,



Merci Jimmy pour cette belle proposition !

J'ai des fichiers plus ou moins exploitables, mais je ne m'y suis pas mis et, entre nous, je ne pense pas m'y mettre car je sais que je ne m'arrêterai plus 😆



J'aurais effectivement besoin d'un coup de main, à l'occasion je t'envoie les fichiers et tu me diras ce que tu peux en faire.

Je pensais réellement refaire le moule de la cabine, mais c'est vraiment long pour un résultat pas forcément précis.

En impression 3D c'est top !



J'ai retrouvé des noix que j'avais faites il y a longtemps, en Nylon/Ertalon : je pense faire des essais avec.
Il y a aussi le fait que les axes/clavettes des rotules étaient sur le même plan à l'origine et qu'avec le POM je les avais mis à 90° pour éviter d'avoir du jeu lorsque ces axes étaient horizontaux.

Je vais les remettre sur le même plan et garder ce petit jeu de fonctionnement, on verra bien.



Bonne journée.
Hervé

Link to post
Share on other sites
Posted (edited)

Bonjour,



J'ai avancé sur le support du bras anti-rotation du plateau du bas, en essayant de me rapprocher du dessin de l'original : c'est raté pour l'exactitude, mais c'est encore un proto !

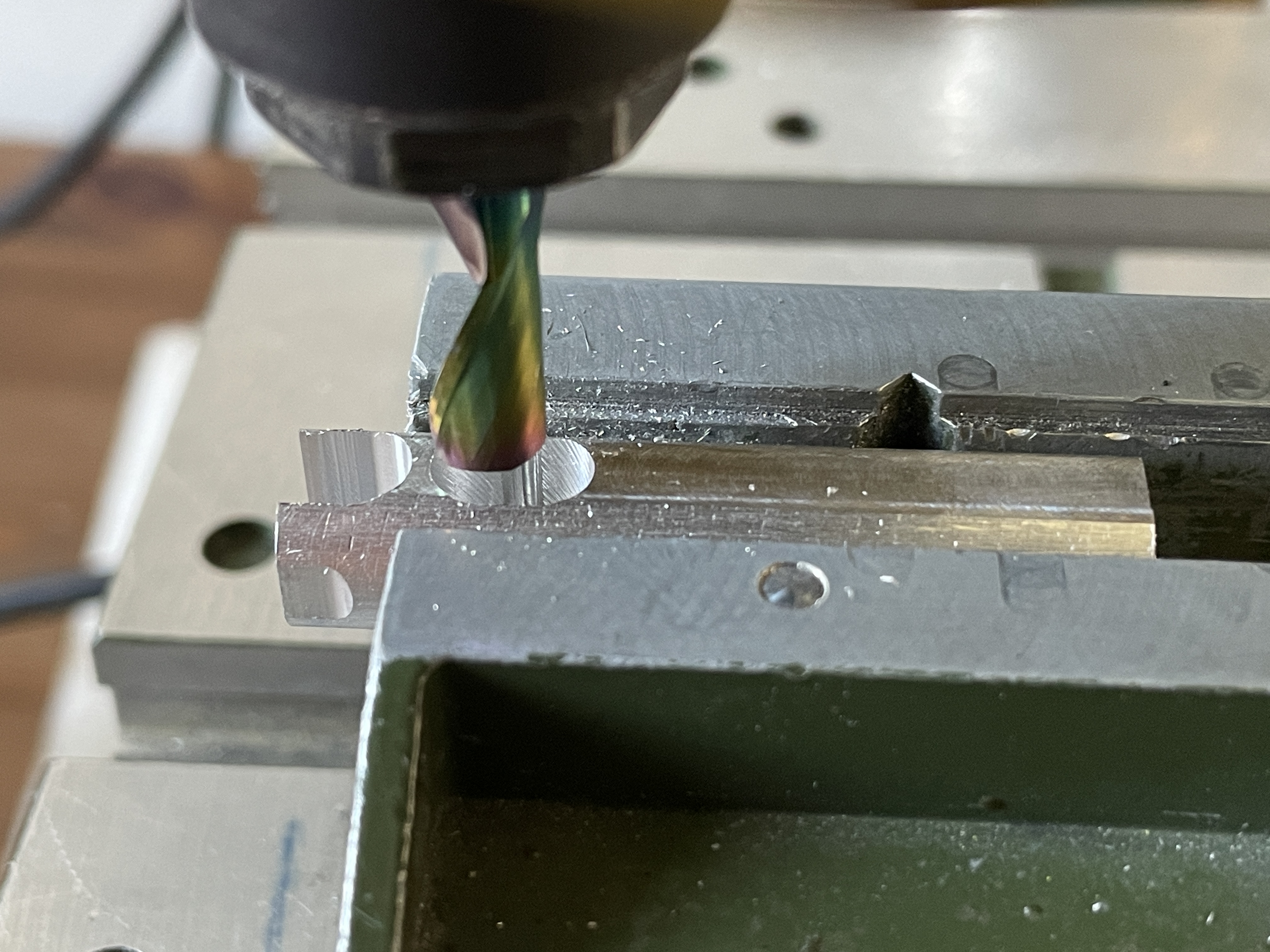

D'abord préparation de la pièce au petit tour :

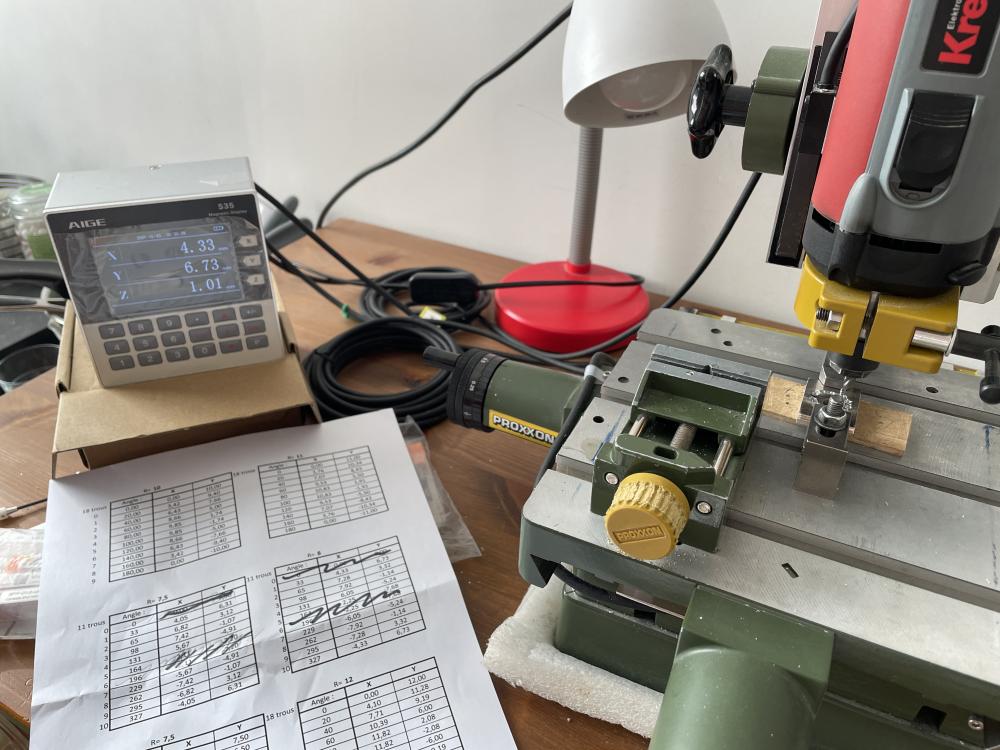

Puis à l'aide de la précision diabolique des règles magnétiques ainsi qu'un fichier Excel :

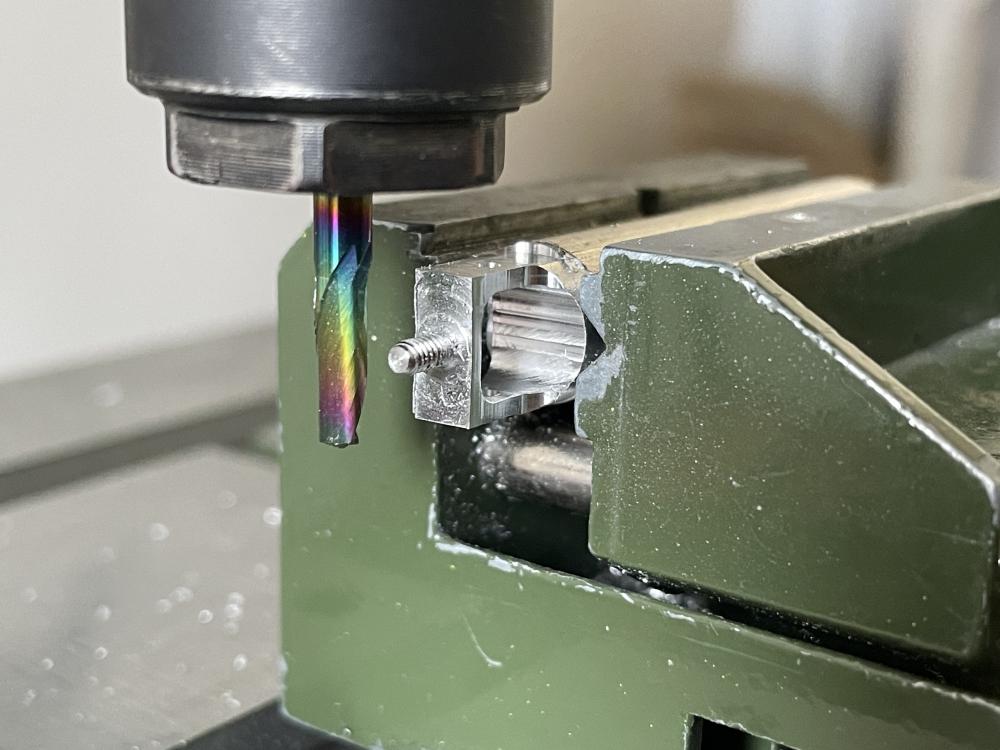

Perçages des trous (2 puis 2.5, à 7.5mm de rayon puis 8mm) :

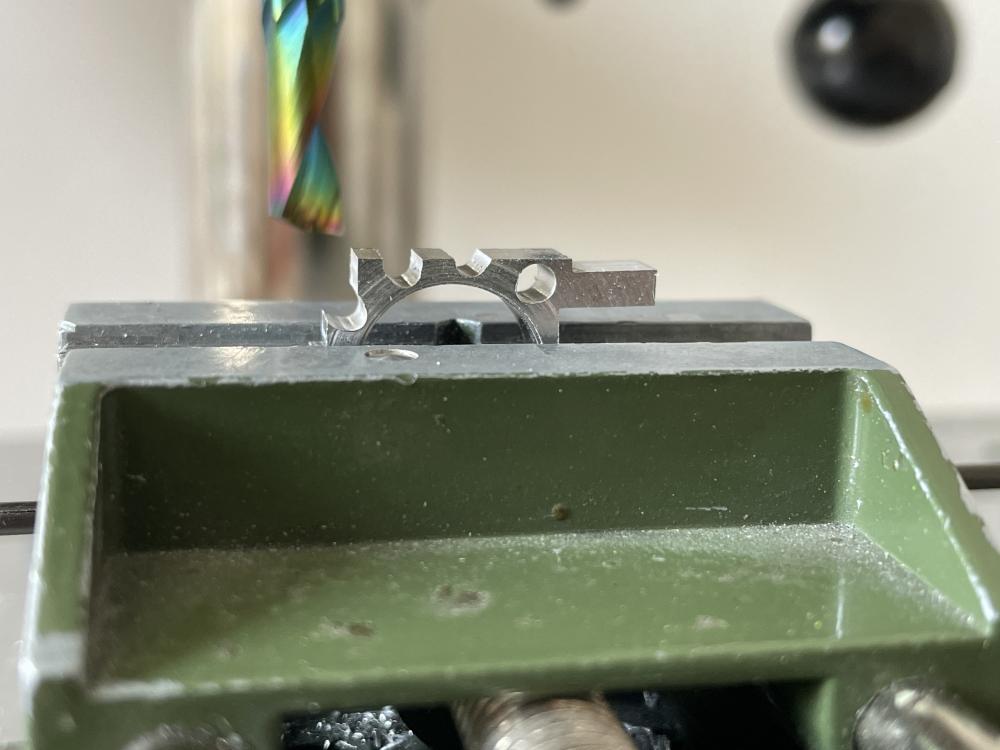

On arrondit tout ça en gardant les bras et la vis de maintient en position :

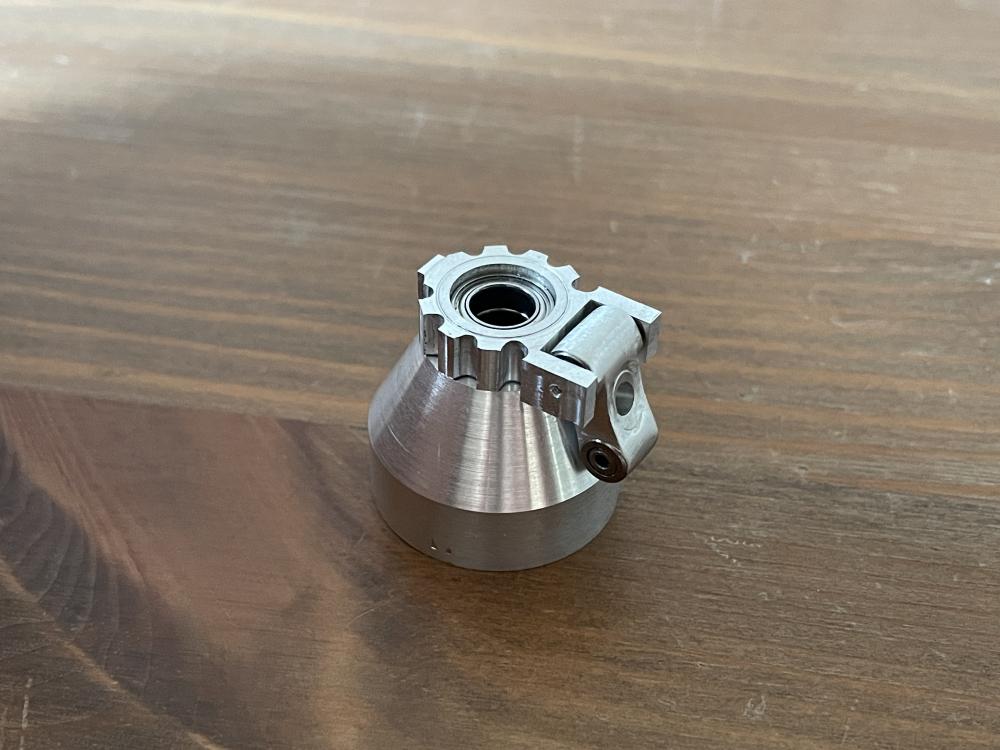

Ce qui donne un truc pas trop mal, mais encore éloigné de l'original :

IMG_8292.thumb.JPG.9886cdcd726e9f60a257745e14c0200b.JPGIMG_8291.thumb.JPG.2b659a313fe1613f300182f8d1279895.JPG



En situation







Ce n'est pas encore ça mais on s'en rapproche quand même.
Et je reste assez content du boulot, même si il reste des ratés ...



Hervé

Edited by Hervé B
Link to post
Share on other sites

J'ai redimensionné la noix, passant d'un diamètre de 7mm à 10mm :




Ce n'est pas beau mais c'est juste pour faire des tests.



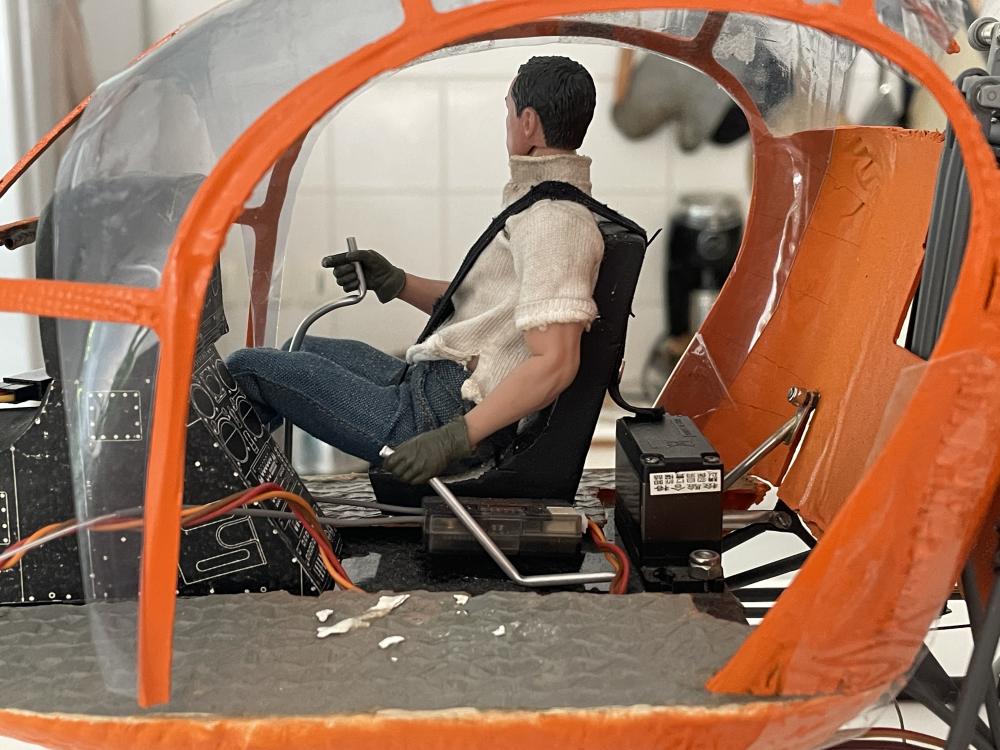

J'en ai profité pour prendre quelques secondes et mettre en position les manches de cycliques et de pas avec des tubes alu de 2mm :


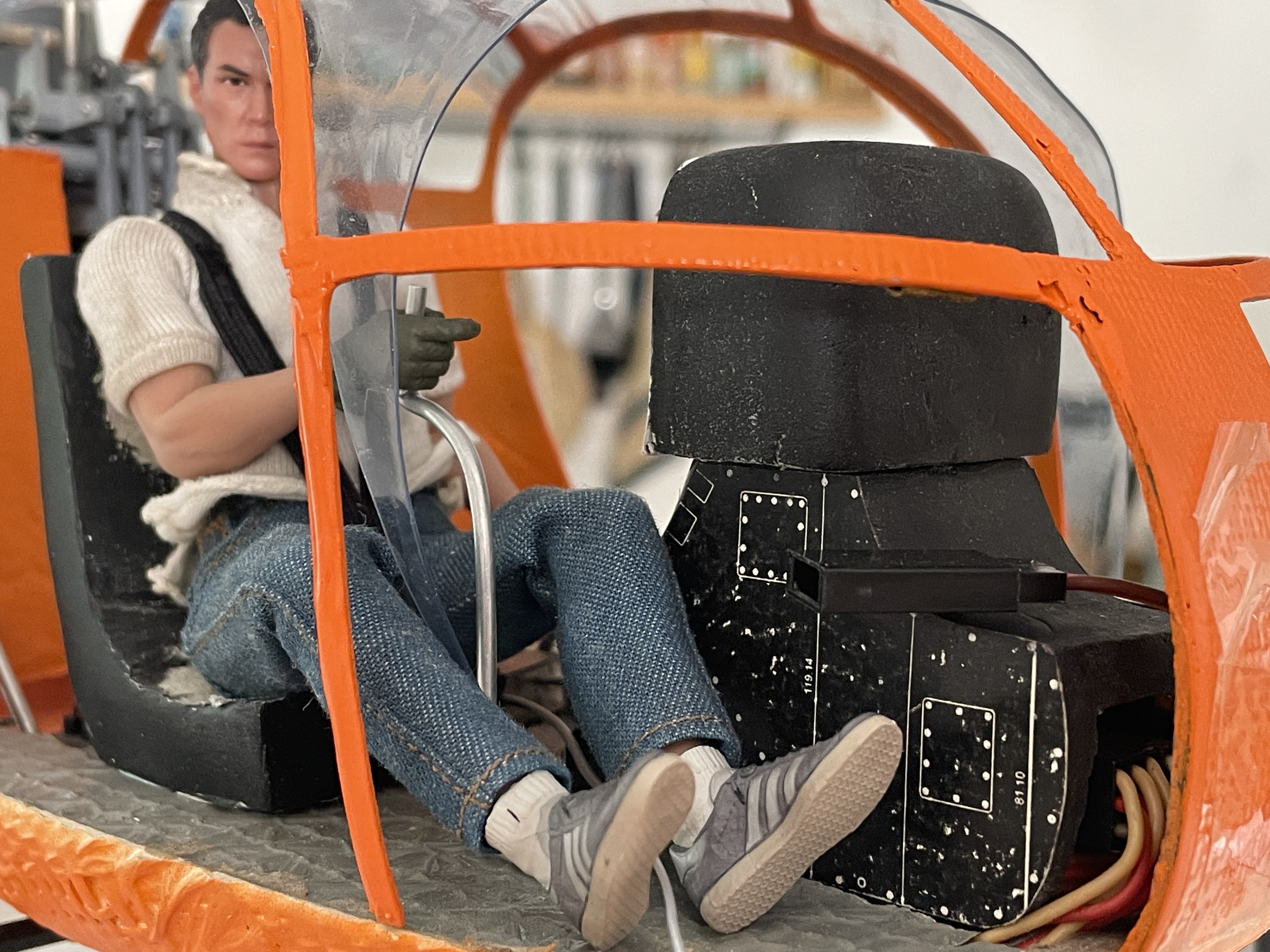

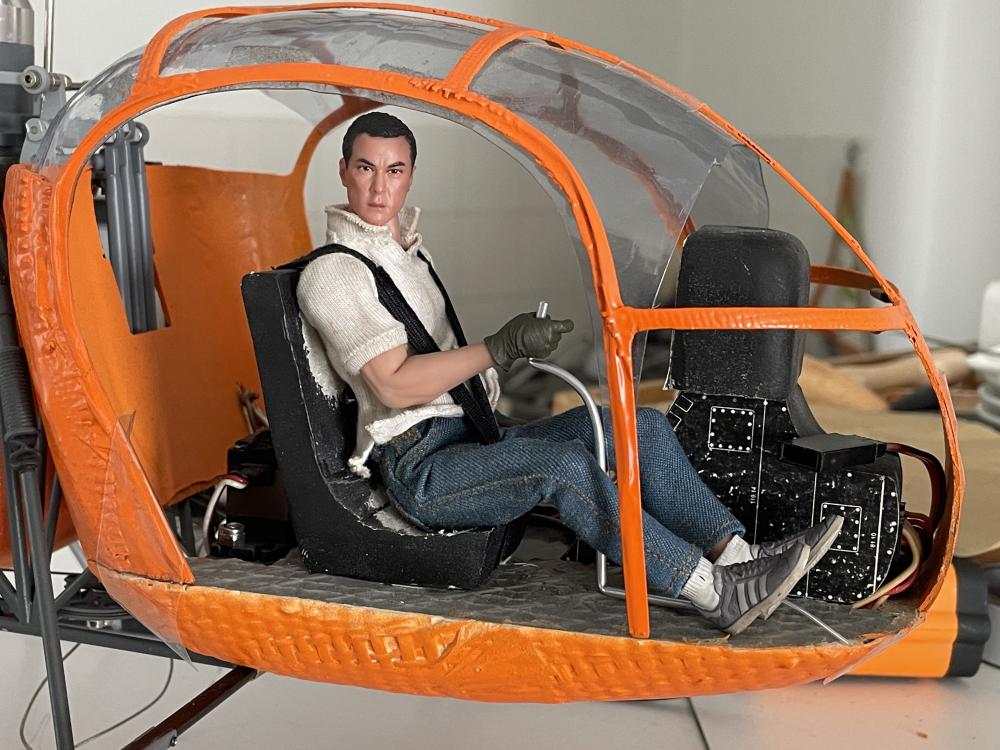

IMG_8319.thumb.JPG.ba1aa61885a1eaaf5107258d03929065.JPGIMG_8313.thumb.JPG.62fb4f585c1d9a5a322a2b8f117d436d.JPG



Un peu de gaine thermo et hop, on sera pas trop mal !



Bonne soirée à tous

Hervé

Link to post
Share on other sites

Bonjour à tous,

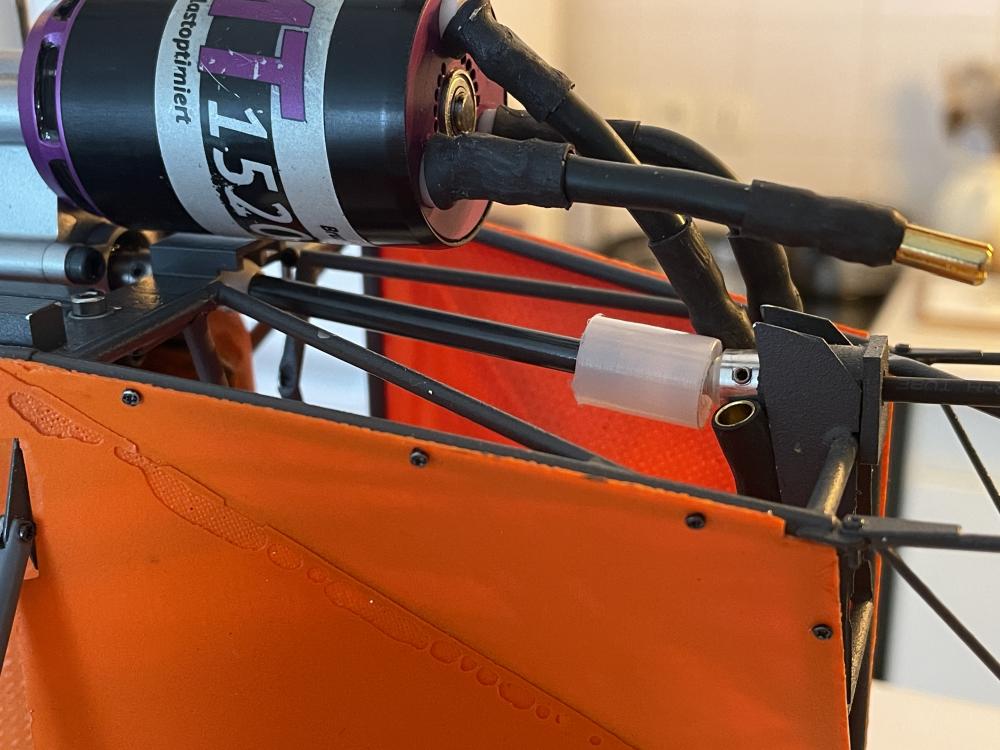

J'ai mis la gaine thermo et ça rend pas mal. Reste à faire le soufflet et enfoncer dans le plancher :




Sinon, j'ai aussi terminé le bras anti-rotation et comme je le pensais, il n'y a pas assez de jeu pour contrer le décalage du plateau par rapport à la rotule (voir la vidéo un peu avant).



Mais comme je n'ai pas beaucoup de débattements, ça pourrait peut-être passer ...


Ceci dit, j'ai fait une variante avec une chape à boule pour les premiers essais.

En partant d'une barre d'alu de 10mm :

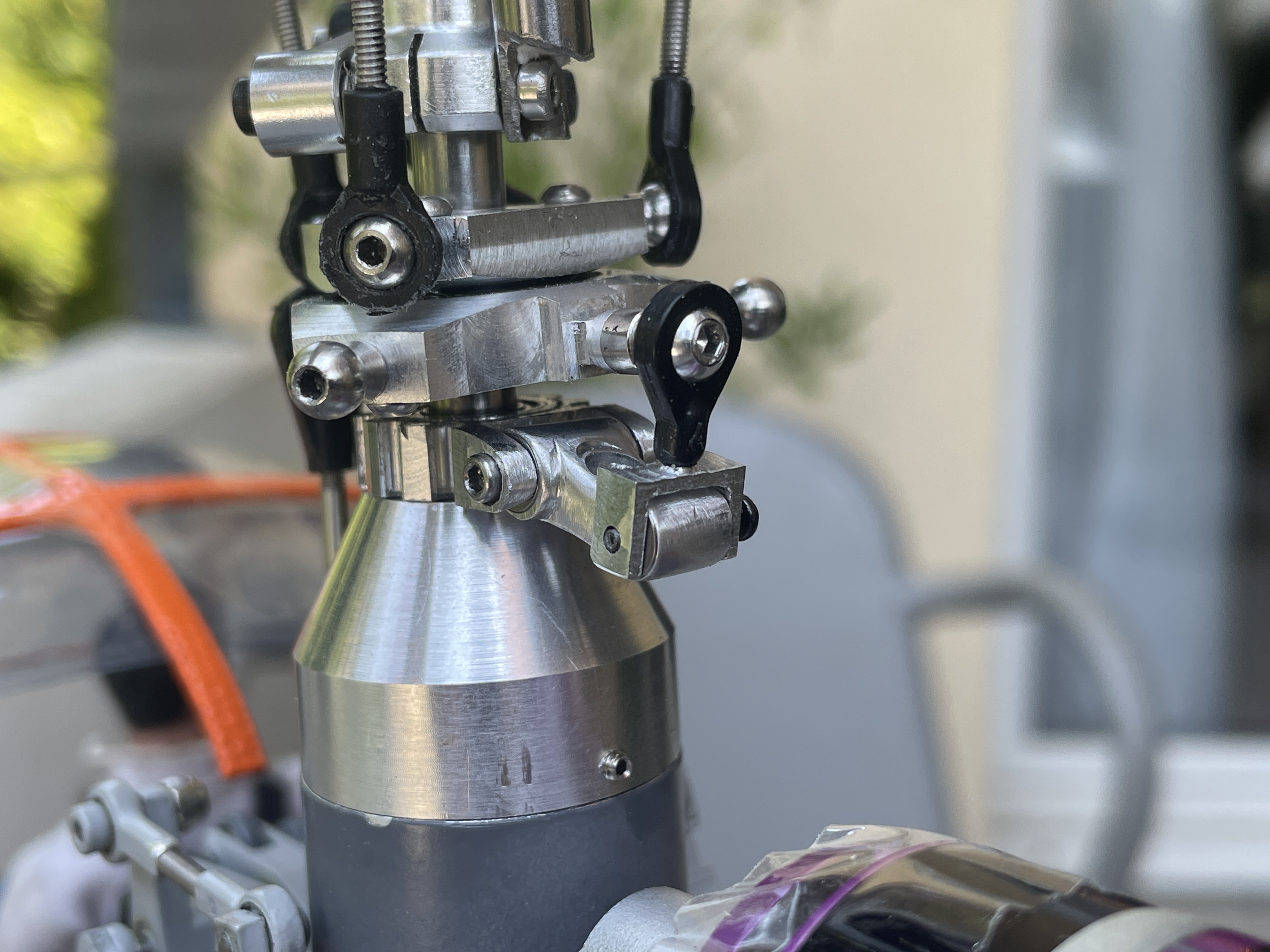

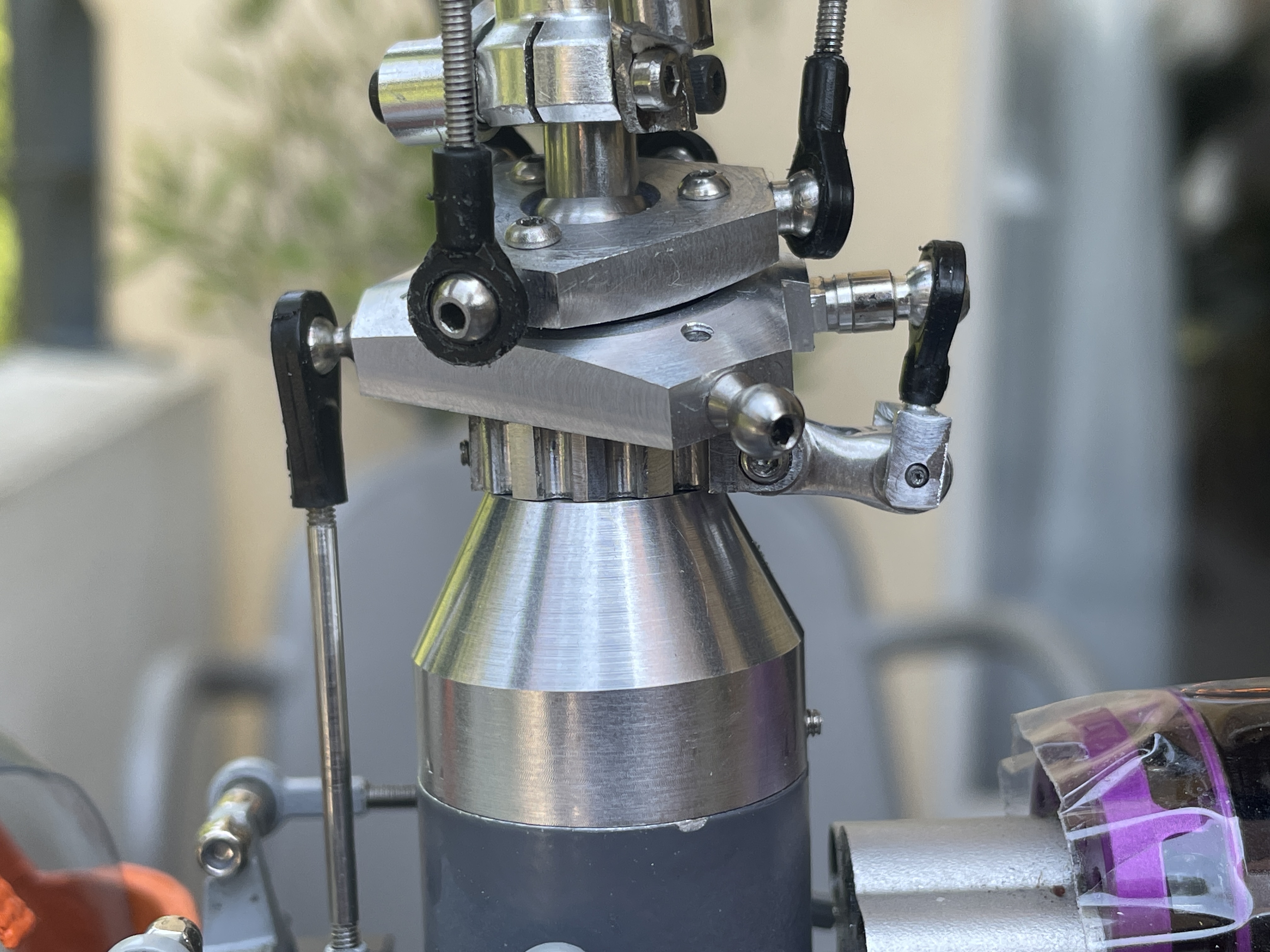

IMG_8372.thumb.JPG.97ed67658c70a4a832ea3c27db2b308f.JPGIMG_8373.thumb.JPG.15a3aa143cec353969f26858cb15186d.JPGIMG_8374.thumb.JPG.a3d53692b6a66645d08fefe3d66b5f35.JPGIMG_8375.thumb.JPG.c65685fd276c489099aeb93d98606a5f.JPG



Puis ce que je voudrais faire fonctionner (toujours en partant d'un rond d'alu, ce qui est super pratique en fait !!!) :

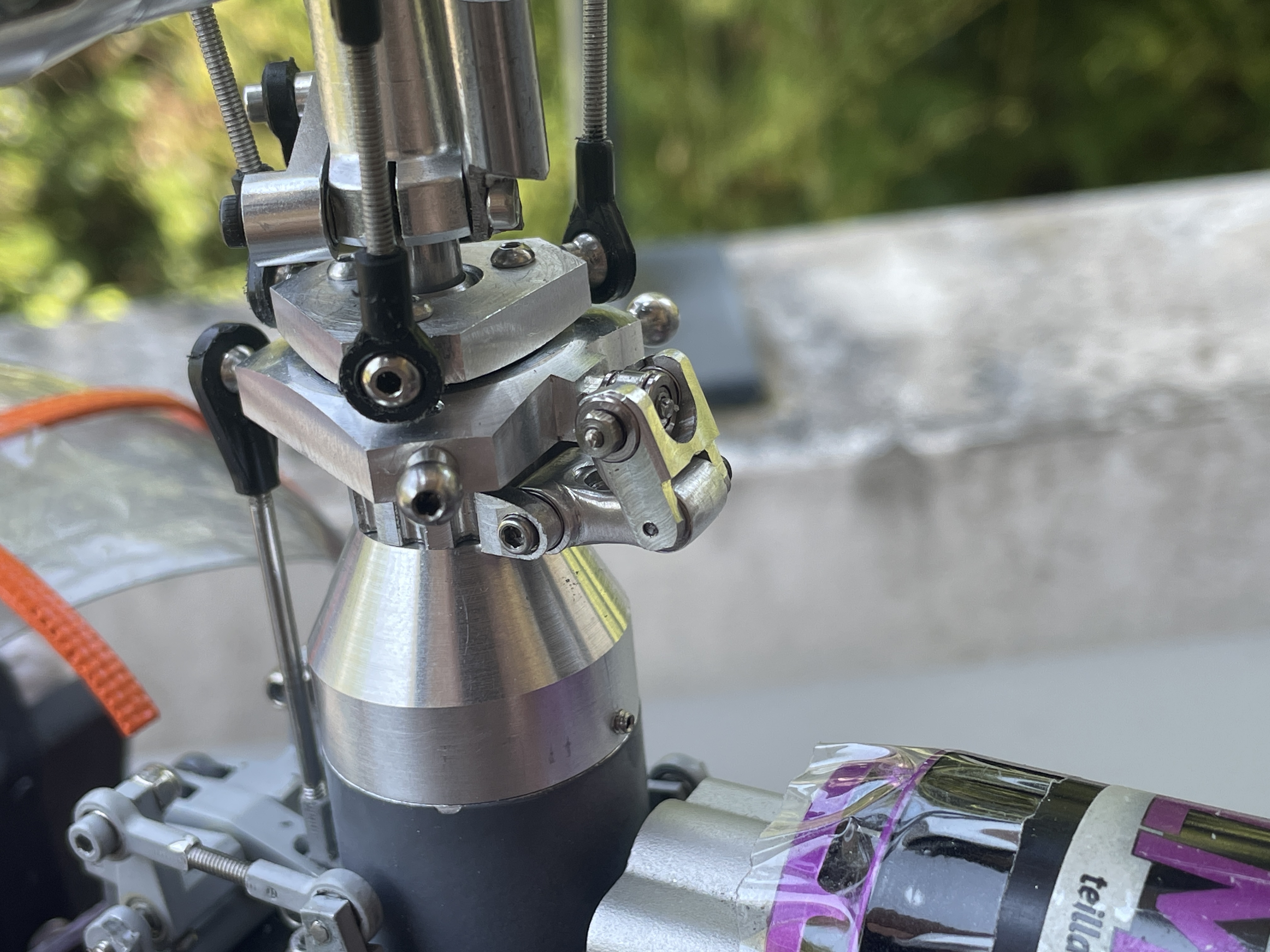

En situation :

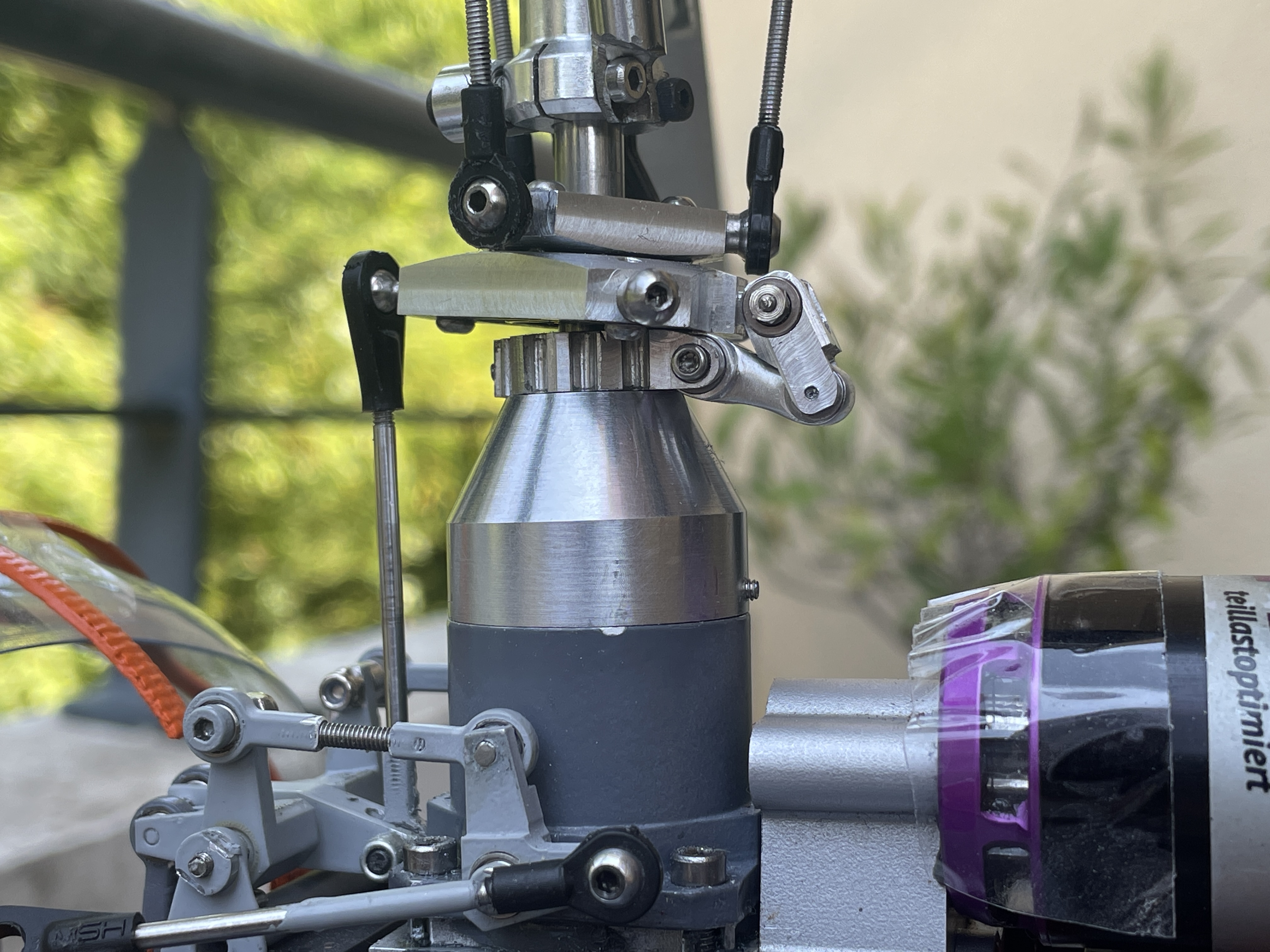

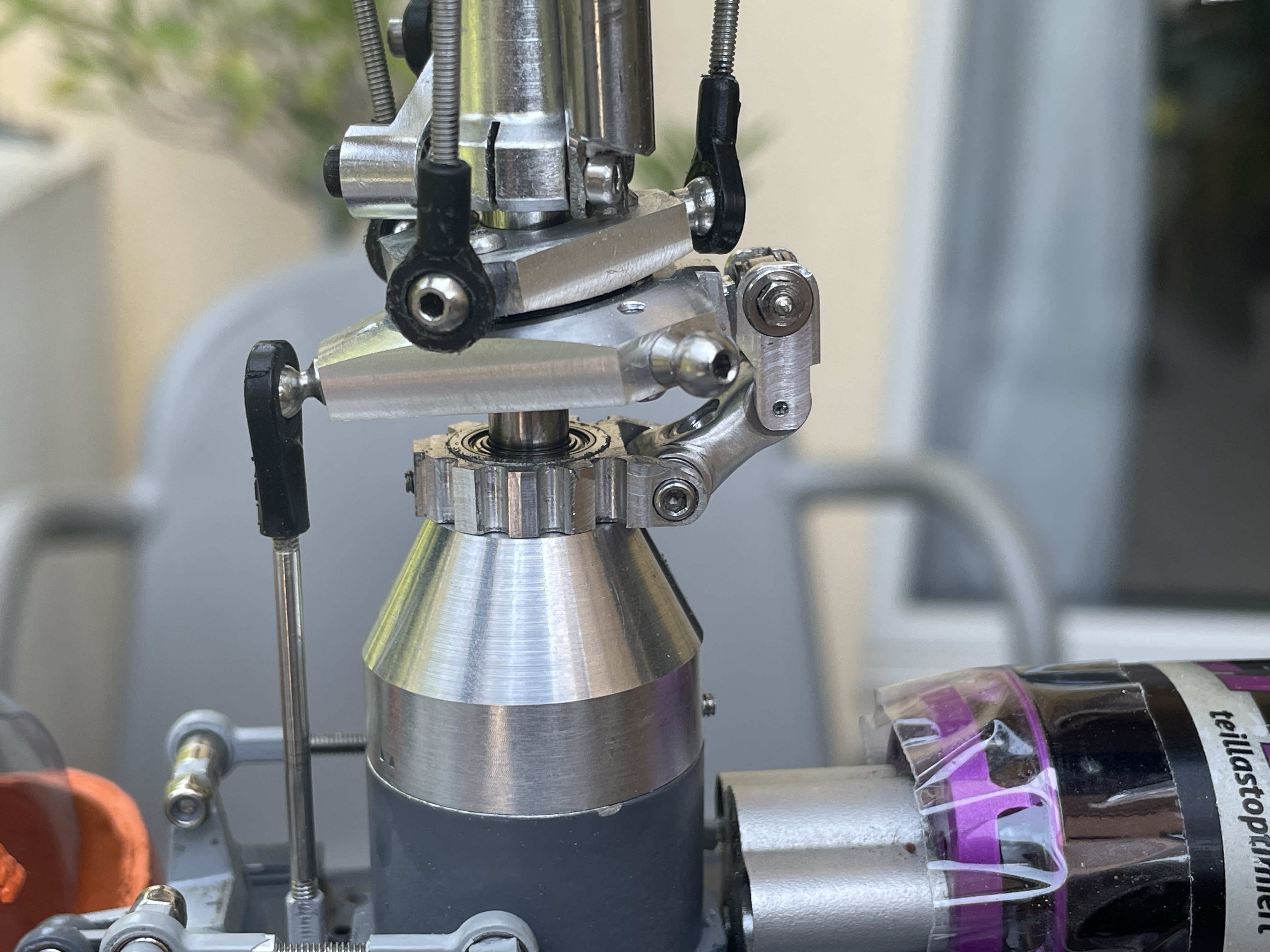

IMG_8368.thumb.JPG.533939537bd91d88149191b1d3d7366c.JPGIMG_8367.thumb.JPG.f164738b2bbc699bf93892e868b9f9a6.JPGIMG_8366.thumb.JPG.4335985665b5322365e8e6d4b36f240d.JPGIMG_8362.thumb.JPG.0b1a5fadc645a31dc92487a4e8668ede.JPGIMG_8361.thumb.JPG.89acf21397dacfcedaa1aced74a573b4.JPGIMG_8360.thumb.JPG.d9612703712b1efd527a9e528e4645cb.JPG



J'ai hâte de tester tout ça 😎

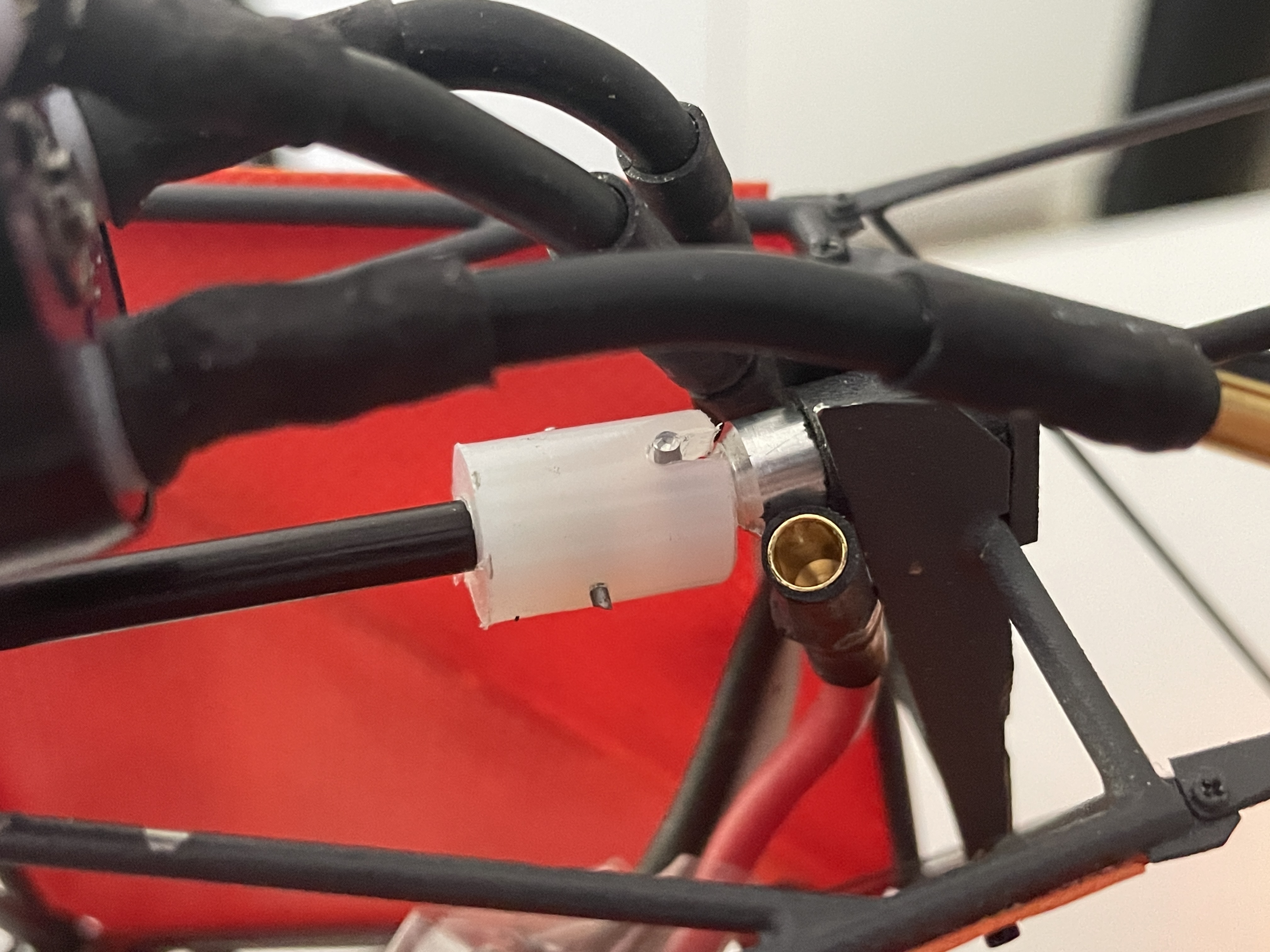

Avec la nouvelle noix surdimensionnée, que j'ai laissée brute :

IMG_8381.thumb.JPG.ceaa297cacf7ec808ebe67784954f01f.JPGIMG_8380.thumb.JPG.9d70f55dead7f8931a35730949b2e19f.JPG





Voilà pour les travaux de la semaine.

Hervé

Link to post
Share on other sites

Ce système a fonctionné jusqu'à maintenant (3-4 ans), il faut juste que je trouve la bonne matière et le bon ajustement ...



Pour tout dire, j'ai ça depuis le début (avec le T-Rex 450) mais il faudrait l'adapter :

IMG_8382.thumb.JPG.4a37162596c574785f195fe0350a9d36.JPGIMG_8383.thumb.JPG.e79a43add89198b1dd26b6eeb54af60d.JPG



c'est en acier trempé et de qualité (Team Associated), mais je ne sais pas si ça introduirait des vibrations.
Pour tout dire, si j'ai encore des soucis, je m'y collerai !!!



Mais je pense vraiment qu'il y aura des vibrations et ça, il ne faut pas !

Quand à Vario, pour rappel l'échelle de mon Lama est 1/12ème 🙄



Hervé

Link to post
Share on other sites

J y repense que maintenant, mais on parlait de cardan bateau. Et j ai fais du bateau de vitesse. La corde à piano ou les arbres flexibles sont vraiment éprouvés pour des régimes élevés. Il suffirait de mettre une pince d un côté pour le rendre démontable. Et comme tu usine bien. Des paliers et un embout pour le pignon AC. La loctite 638 après un bon dégraissage de l arbre dans l'acétone. Et le collage est vraiment impressionnant aussi

Link to post
Share on other sites

Alors je viens du offshore (voir offshore-rc.com/forum) et j'y ai évidemment pensé, mais ça ne fait pas du tout maquette.

Quand à la liaison entre l'arbre de queue et la boite principale, il n'y a pas assez de place pour mettre un flexible + pinces.
Sinon oui, je te rejoins sur le côté presque indestructible d'une liaison càp manchon/embout lorsque le collage est bien fait !



Hervé

Link to post
Share on other sites

Ah oui. Tu viens du forum 😊 il y avait des pépites énormes. Tout comme des gens qui savent te dégoûter de la passion. Mais j ai beaucoup appris la bas. Connais pas beaucoup de Hervé du forum. Il y avait le gérant du magasin mini Méca. Superbe personne, un breton même 😁



Beh oue niveau maquette c est difficile. Mais y a sûrement moyen d avoir des manchons court. Mais comme tu dis. Vraiment top niveau performance quand c est bien collé

Link to post
Share on other sites

Bonsoir,



Bon, j'ai pu faire 4 vols de 4-5min sans soucis particuliers, à part un vent pas très cool.

La pièce en Nylon n'a pas bougé, à suivre de prêt quand même.

Pas de vibrations particulières.

Le bras anti-rotation du plateau cyclique n'a pas bougé non plus : il s'agit de la version avec la chape.



Et ça fait du bien de voler, ça faisait trop longtemps 😎



Bonne fin de semaine à tous.
Hervé

Link to post
Share on other sites
