AS350 Heliprotection


Recommended Posts

Bonjour à tous suite à un bug avec mon ancien compte je reviens sous celui ci pour vous exposer mon projet

Tout d'abord commande d'un fuselage funkey avec réception dans un piteuse état et pas mal de fibre pour réparer les dégats en espérant que le poids final n'en sera pas pénalisé de trop

fuselage 600 pour mecanique trex 600 esp

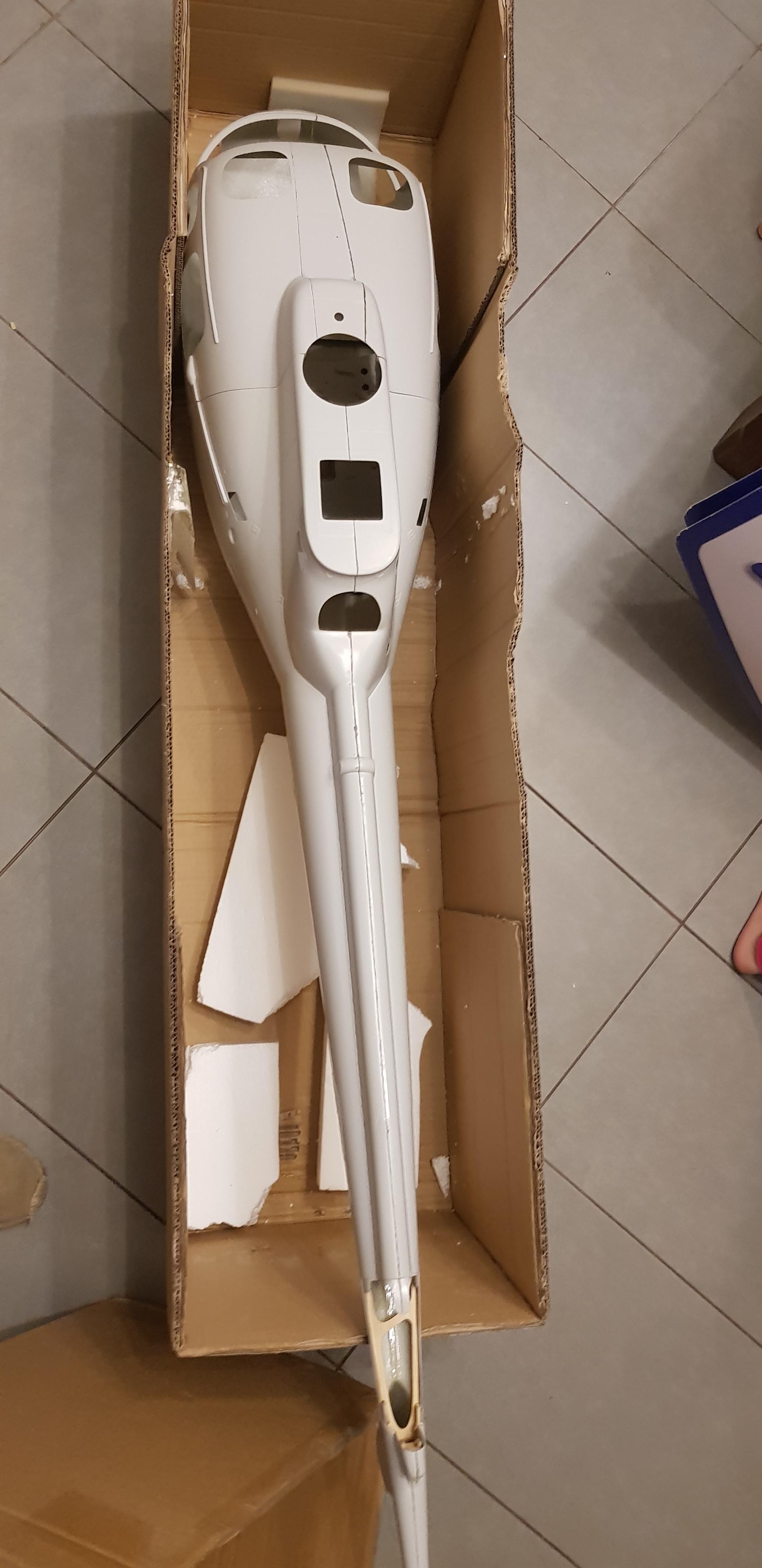

voila l'ampleur des dégats



20180711_195046 (1).jpg

20180711_195049 (1).jpg

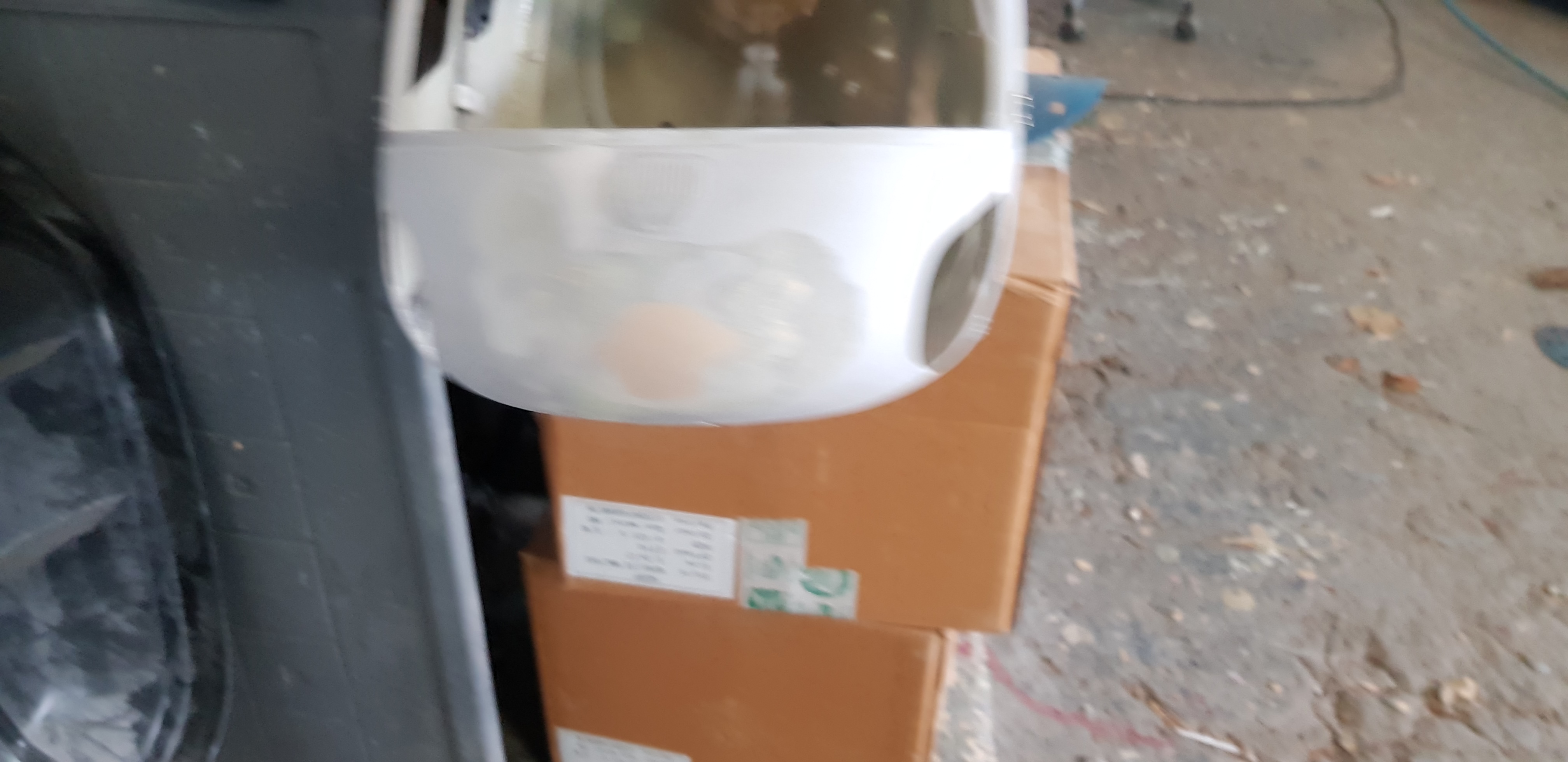

j'ai effectué les réparations et procédés a quelques modifications au passage (fermeture du hublot pour le phare dans le nez et autre )

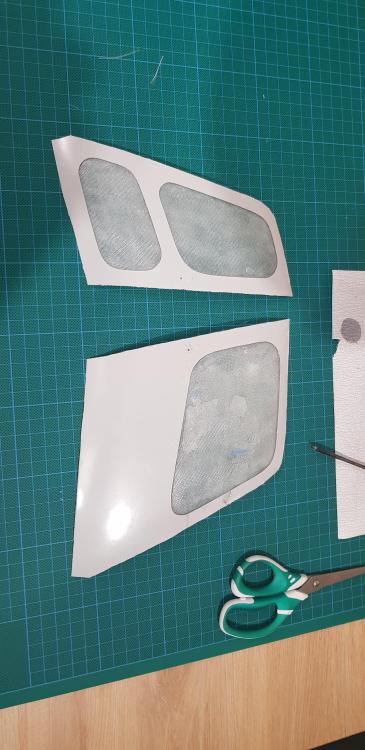

Puis j'ai renforcé les portes pour pouvoir les découper et les rendre fonctionelles

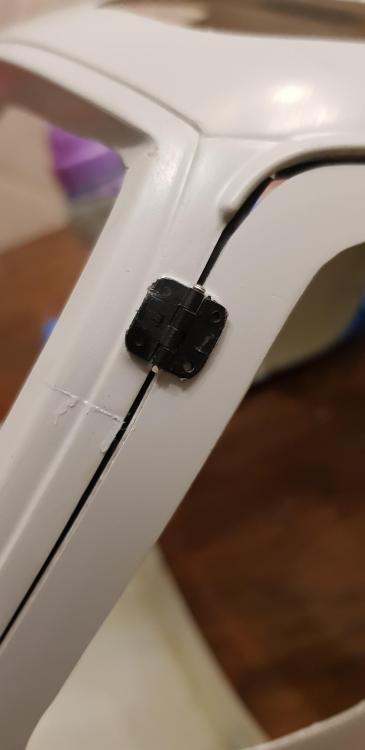

ne trouvant pas de charnières adapté j'ai modifié des charnières d'ailerons

je précise que c'est mon premier vrai projet donc excusez les erreurs et defauts

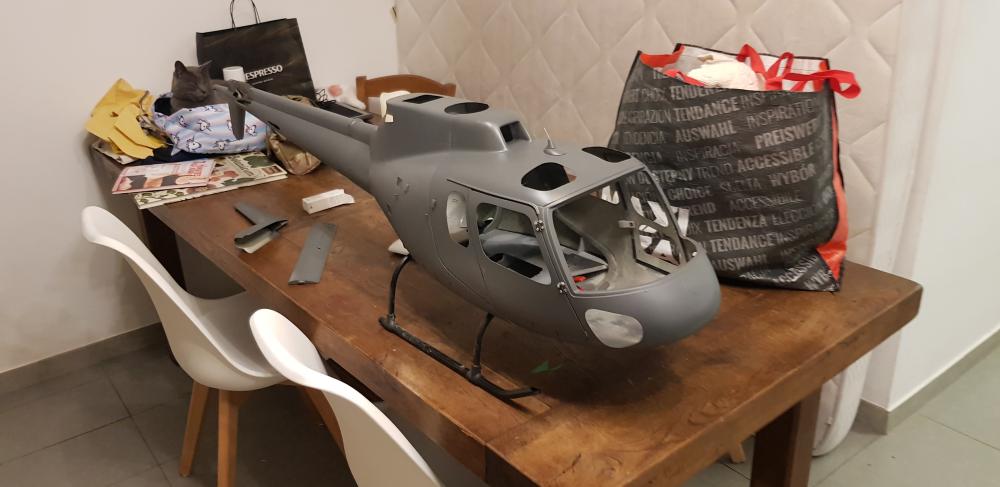

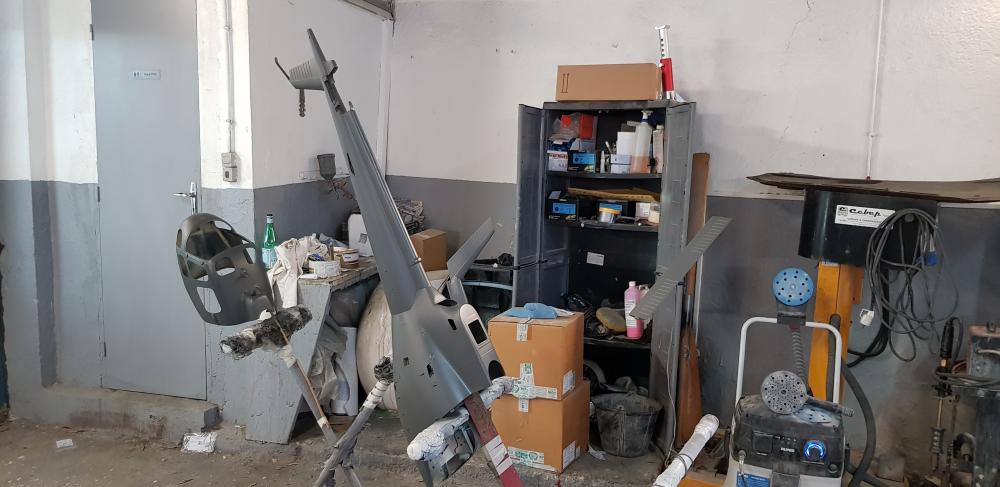

ensuite j'ai procédés a la mise en apprêt



Ne trouvant pas les codes couleurs et n'ayant pas de réponse de la société heliprotection

j'ai du créer les couleurs de zero pour avoir un rendu proche du grandeur

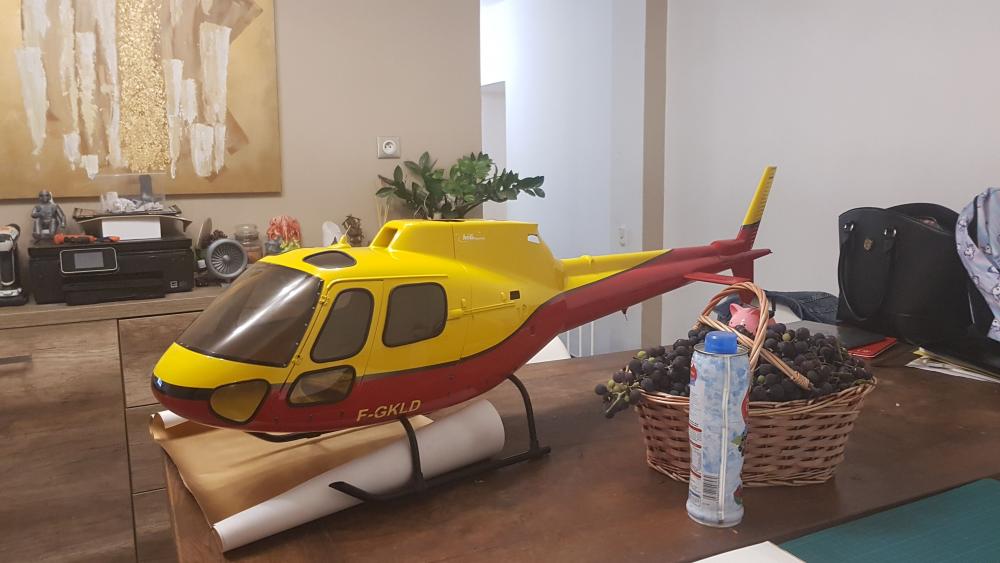

et passage en peinture

tout d'abord jaune en brillant direct

ensuite le rouge en mat et vernis et deux couches de vernis avec polissage entre les deux

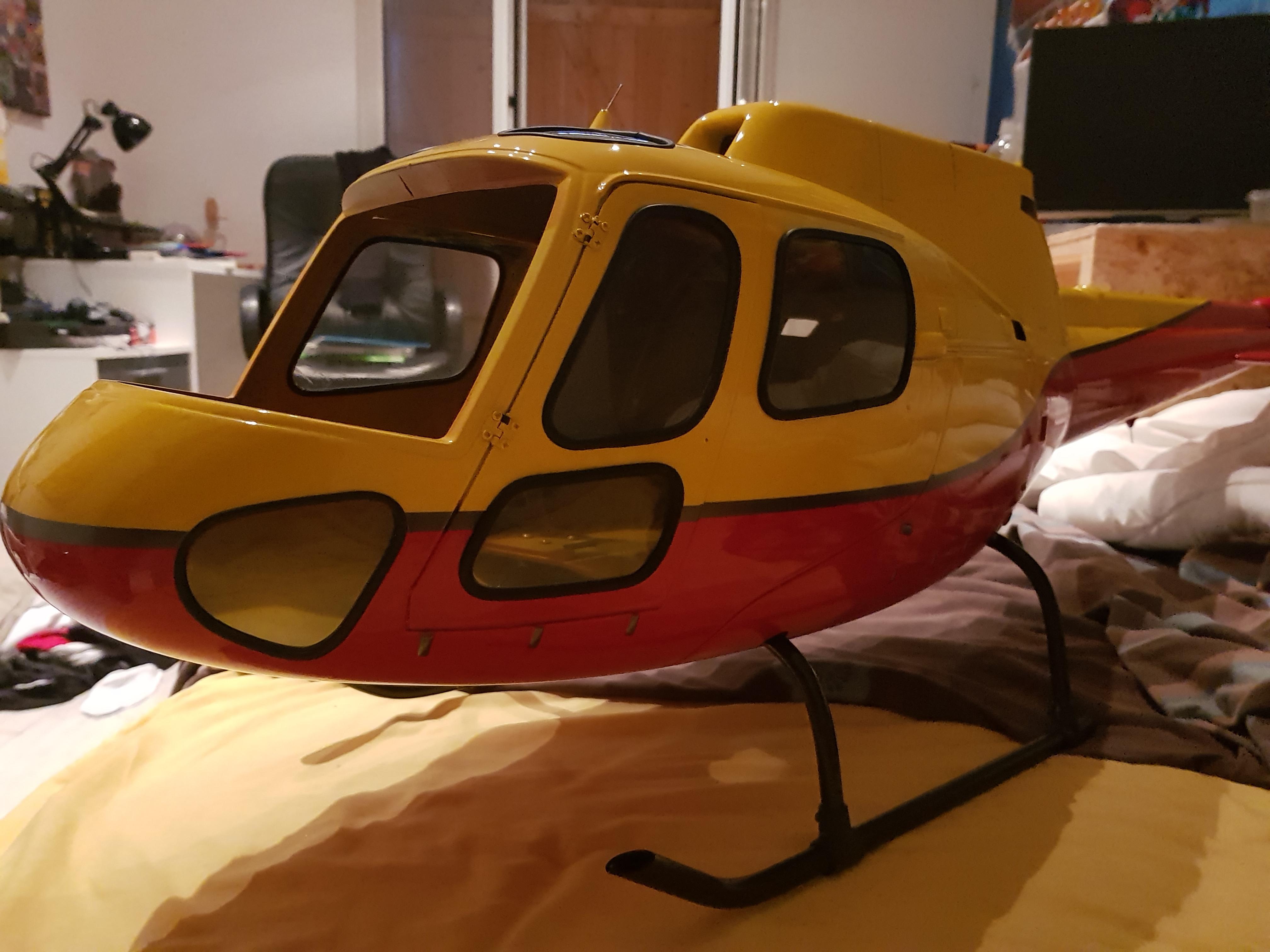

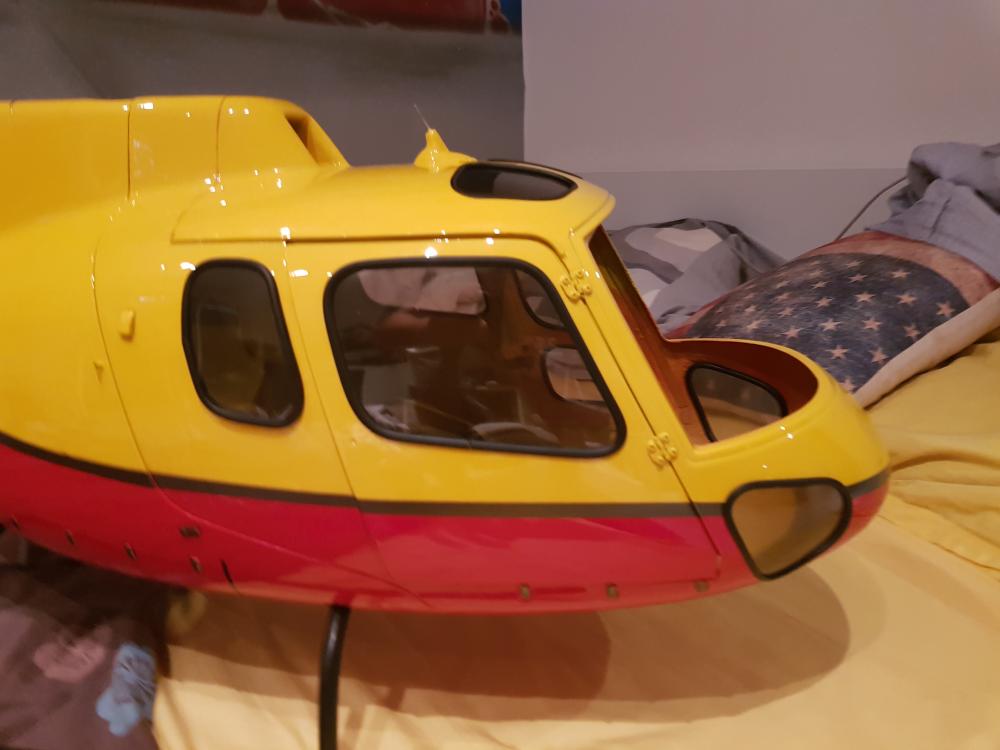

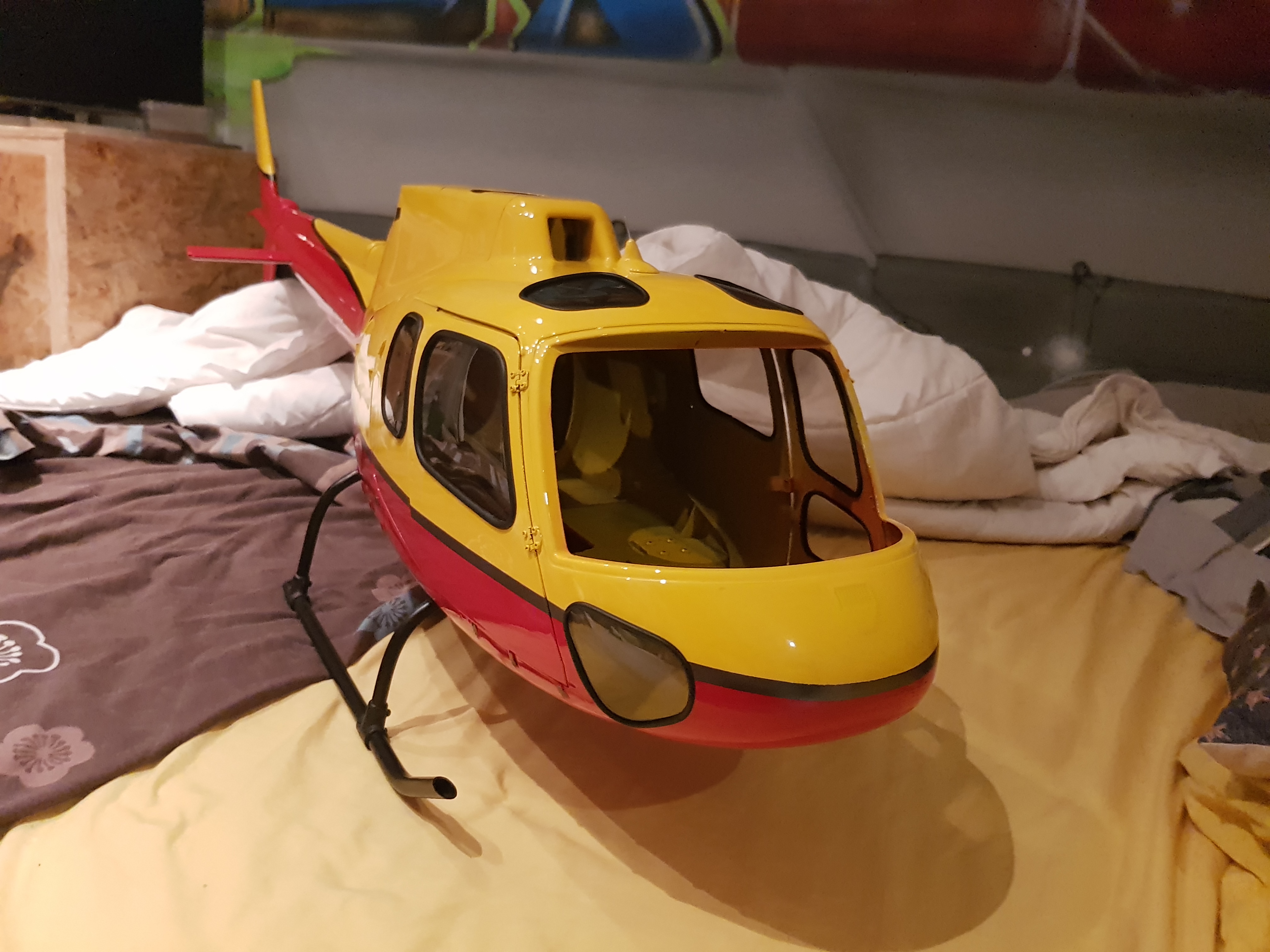

actuellement je viens de terminer la pose des vitrages avec joint en h qui est une bonne galère au passage

et la pose du pare brise avec des vis d'horlogerie

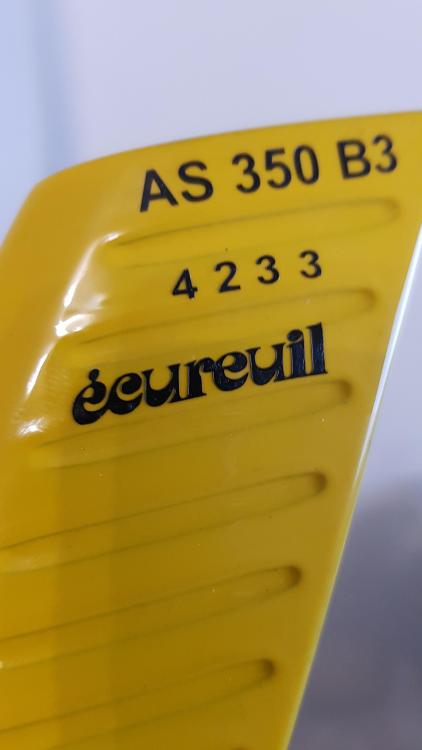

j'ai commencé la pose de quelques stickers fait au plotter par mes soins

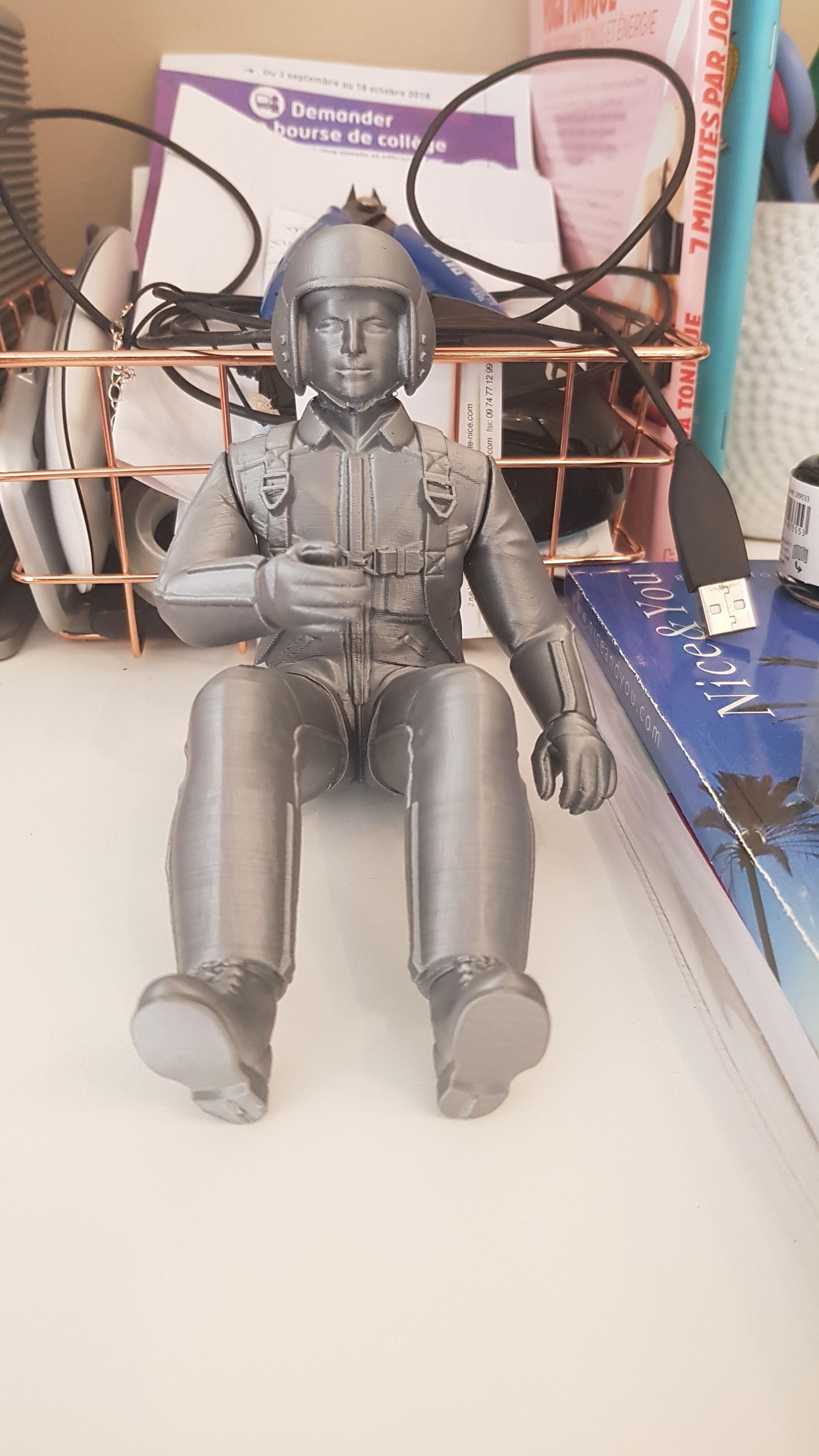

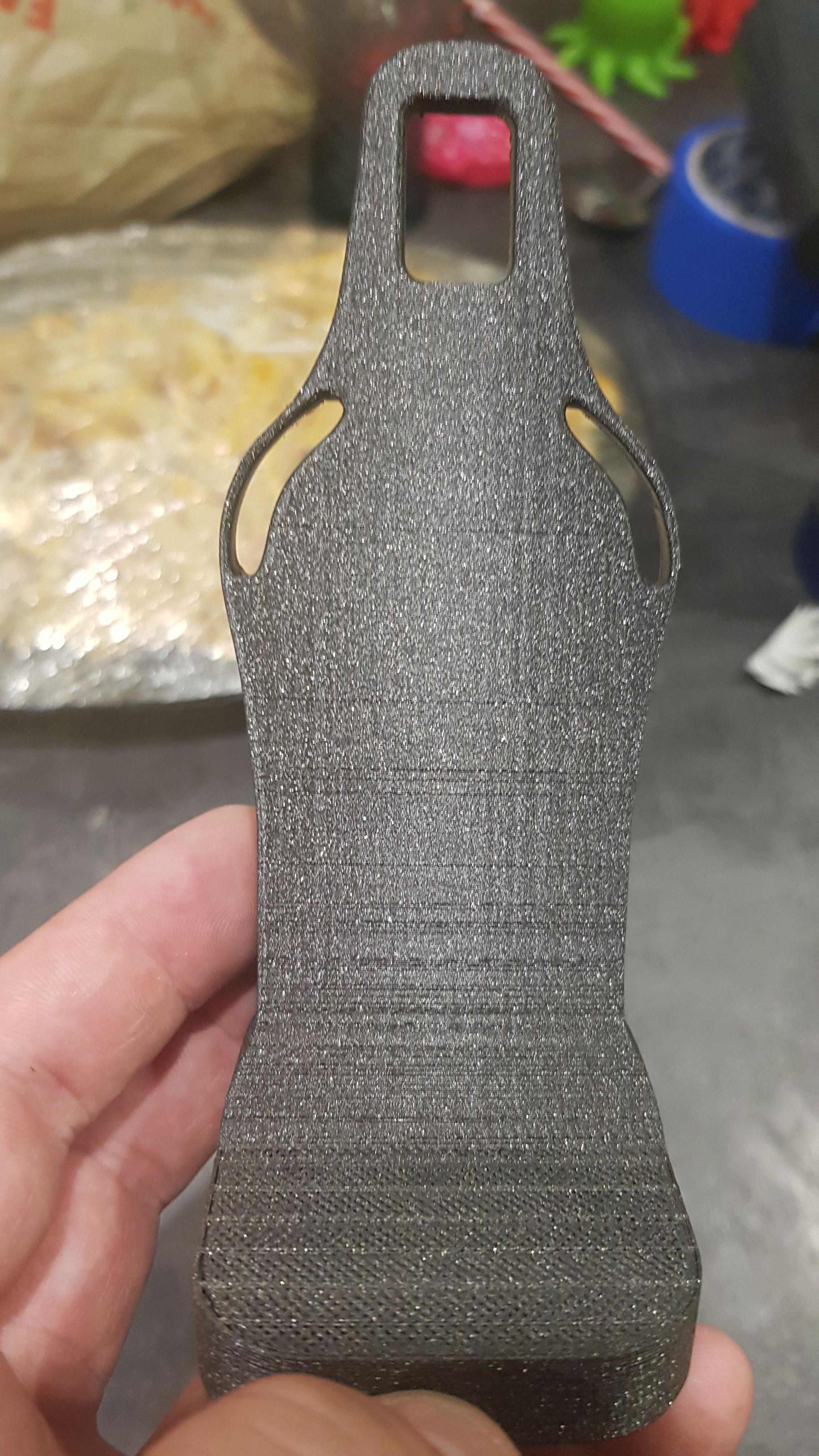

et en parallèle je bosse sur le cockpit fait en impressions 3d ainsi que quelques accessoires qui arriveront par la suite comme la tuyere, marches pieds, système cargo , coupe cables et autres











Link to post
Share on other sites

Joli travail  :)



Pour le colis : normalement vu la tête du collis, il faut l'ouvrir devant le transporteur avant de signer, et refuser le colis en cas de dégats, sinon aucun recours possible.





Il y a 10 heures, Sebdenice a dit :

Bonjour à tous suite à un bug avec mon ancien compte je reviens sous celui ci pour vous exposer mon projet



Tu devrais contacter Mike l'administrateur du forum pour régler ton problème d'accès à ton ancien compte.

Edited by steph66
Link to post
Share on other sites
Il y a 20 heures, steph66 a dit :

Joli travail  :)



Pour le colis : normalement vu la tête du collis, il faut l'ouvrir devant le transporteur avant de signer, et refuser le colis en cas de dégats, sinon aucun recours possible.







Tu devrais contacter Mike l'administrateur du forum pour régler ton problème d'accès à ton ancien compte.

pour le colis le soucis est que mon voisin a signé pour moi pensant bien faire et me rendre service donc cuit

et pour mon ancien compte maintenant tanpis

je verrais avec lui pour le supprimer eventuellement

Link to post
Share on other sites

allez rien de dingue mais petites avancées

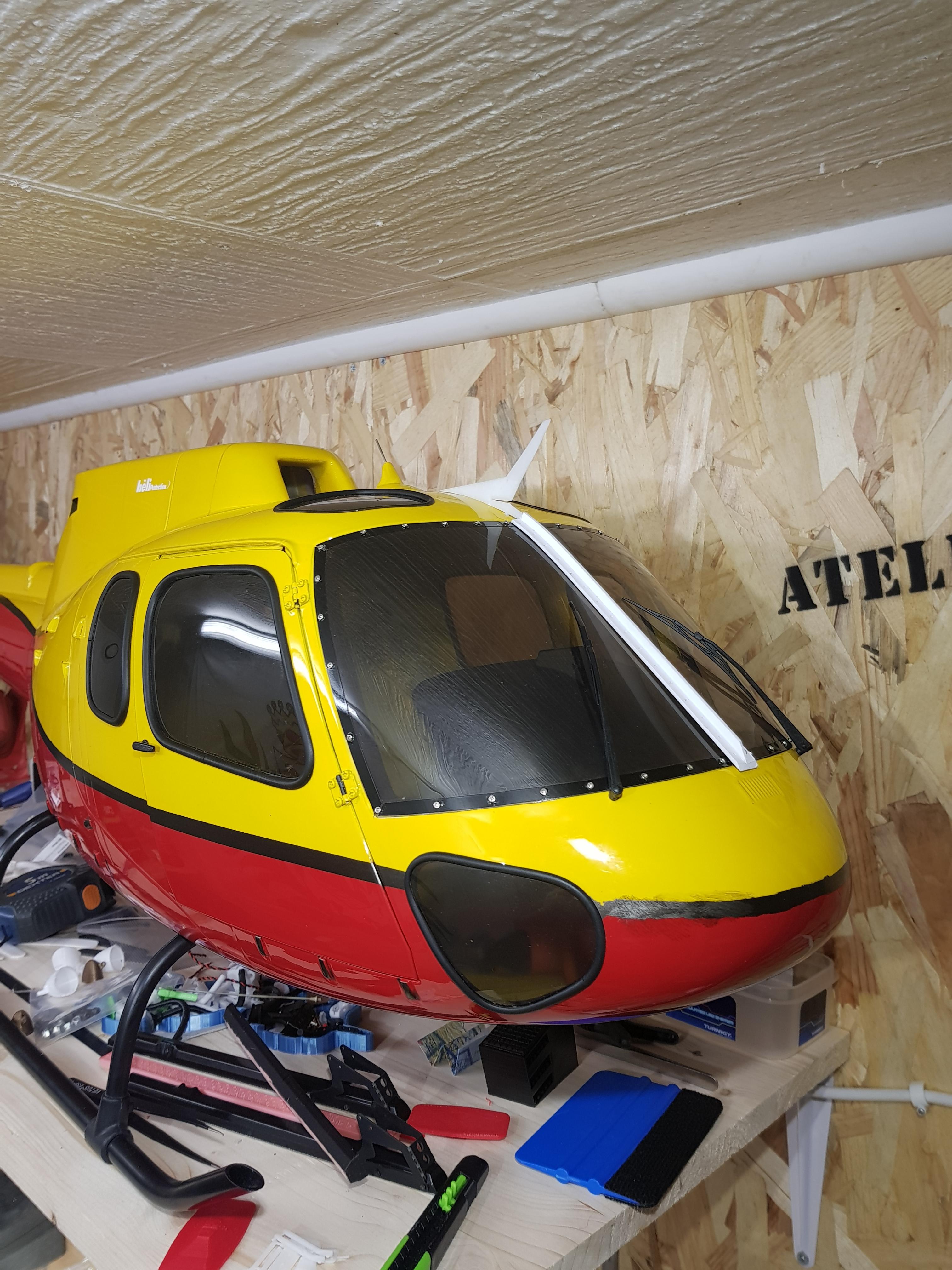

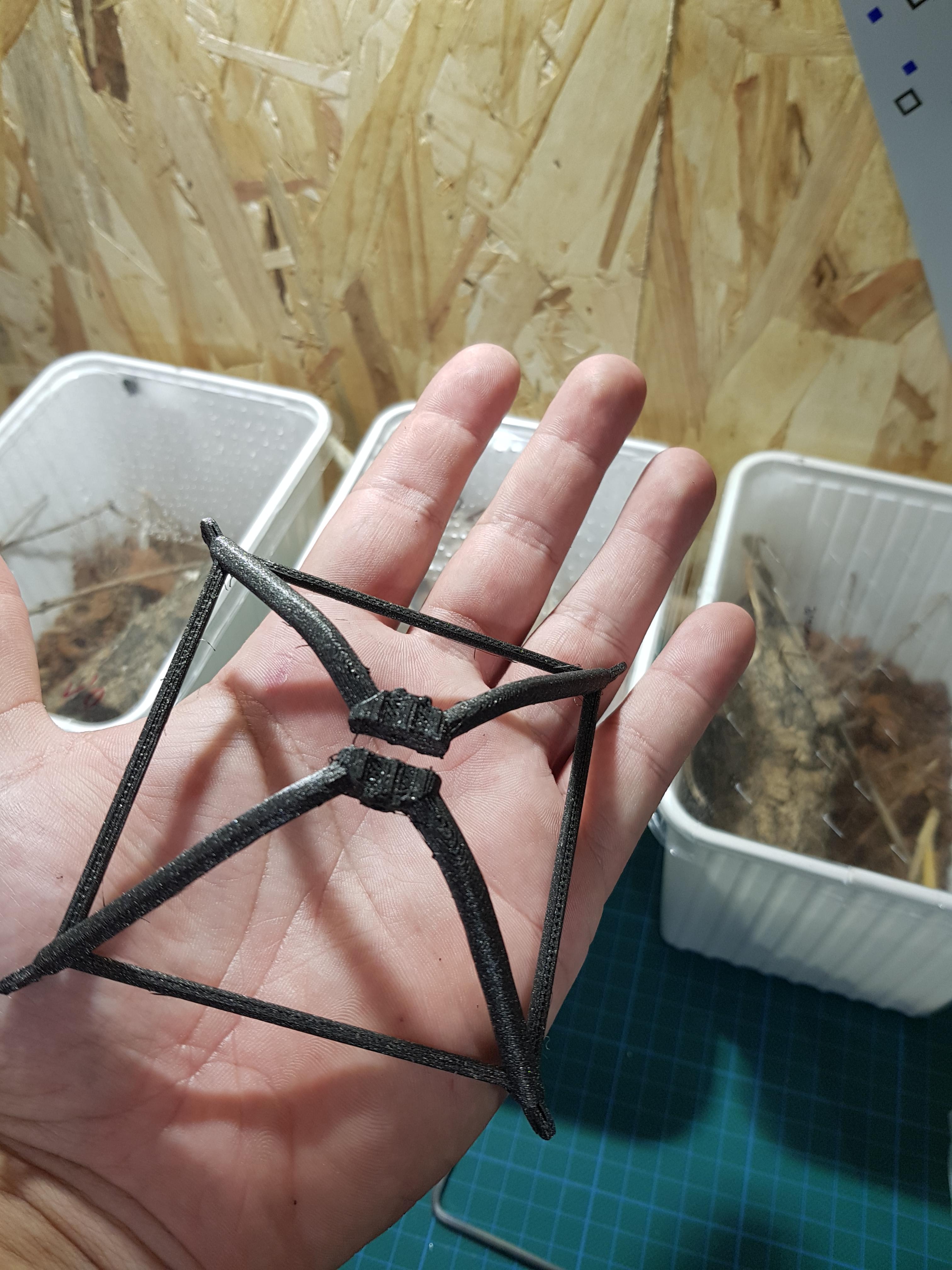

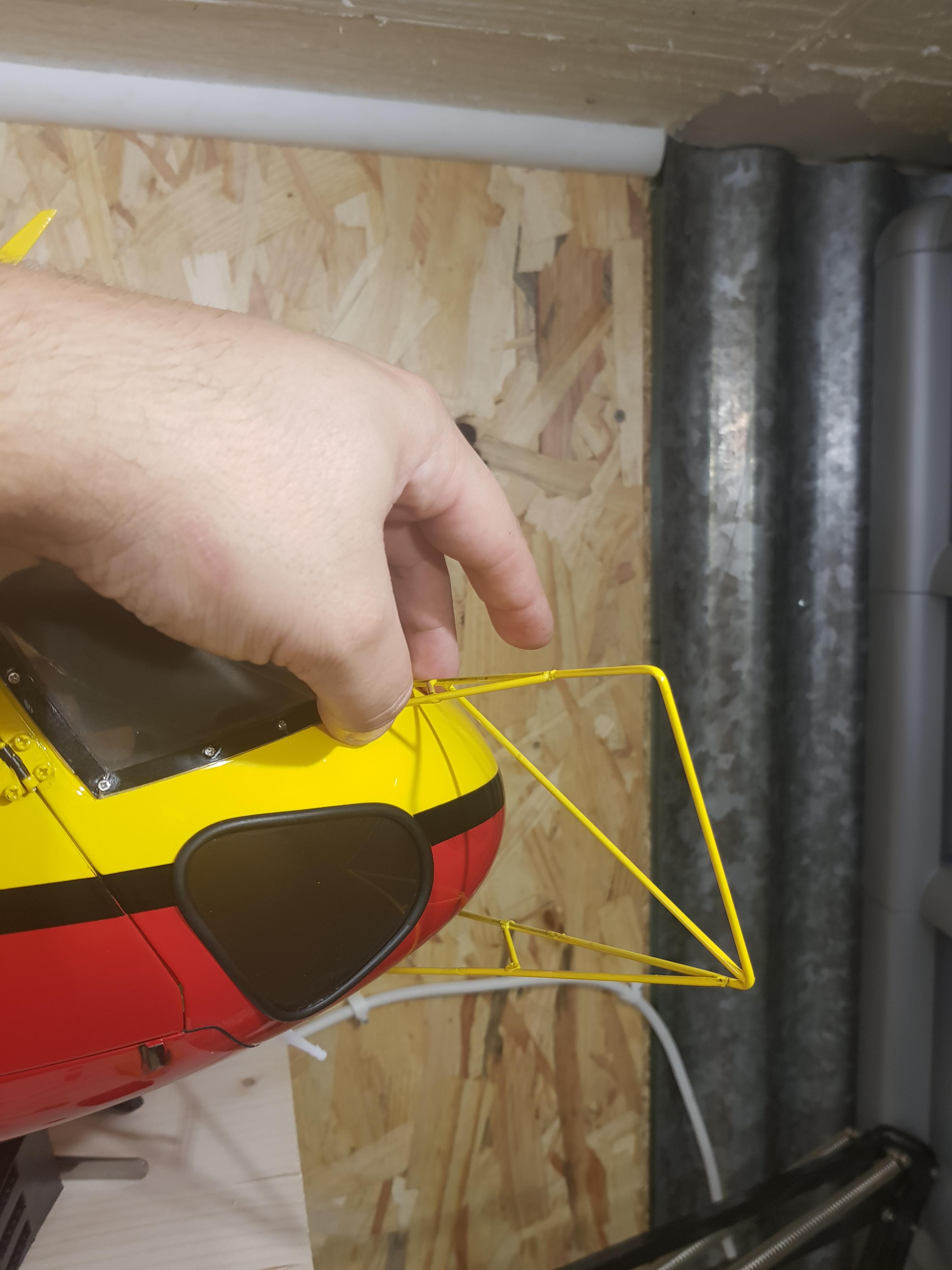

fabrication du renfort de pare brise du kit coupe cable avec un profilé en pvc et mise en place des coupes cables (j'ai de la chance car exactement les meme que le grandeurs mais attention je ne le pensais pas car les photos de heliscale ne sont pas contractuelles donc faite attention à ce que vous commandé) bande noir en court de retouche d'où les bavures devant de nettoyage

ps désolé pour le bordel en arrière plan mais deux enfants en bas âge lol et un grand (moi) qui est pas super ordonné




Link to post
Share on other sites

Bjr,

concernant le pilote ,peux tu nous dire l'echelle (une cote par ex: hauteur entre l'assise et le haut du casque) . quel poids egalement !



on ne connait pas la config de ton helico  taille 600, mais coté machine tete ,pales, pignon ,moteur KV  ect...

Merci

Aimé.

Link to post
Share on other sites

bonjour aimé

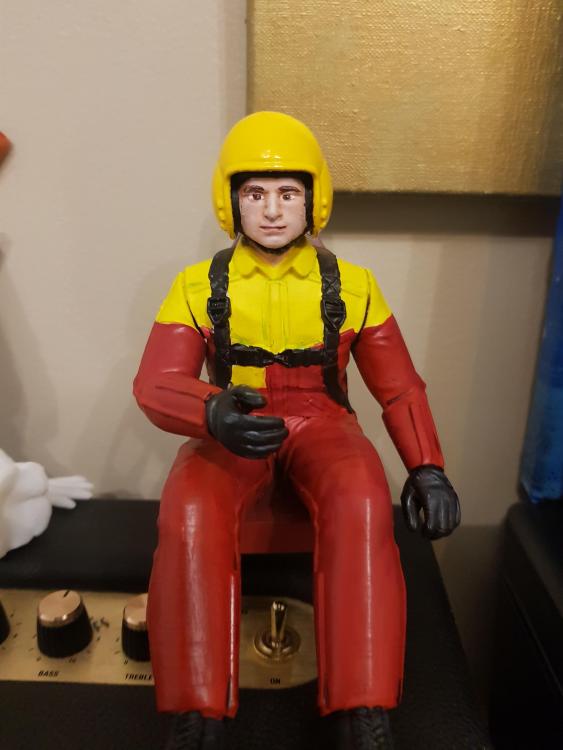

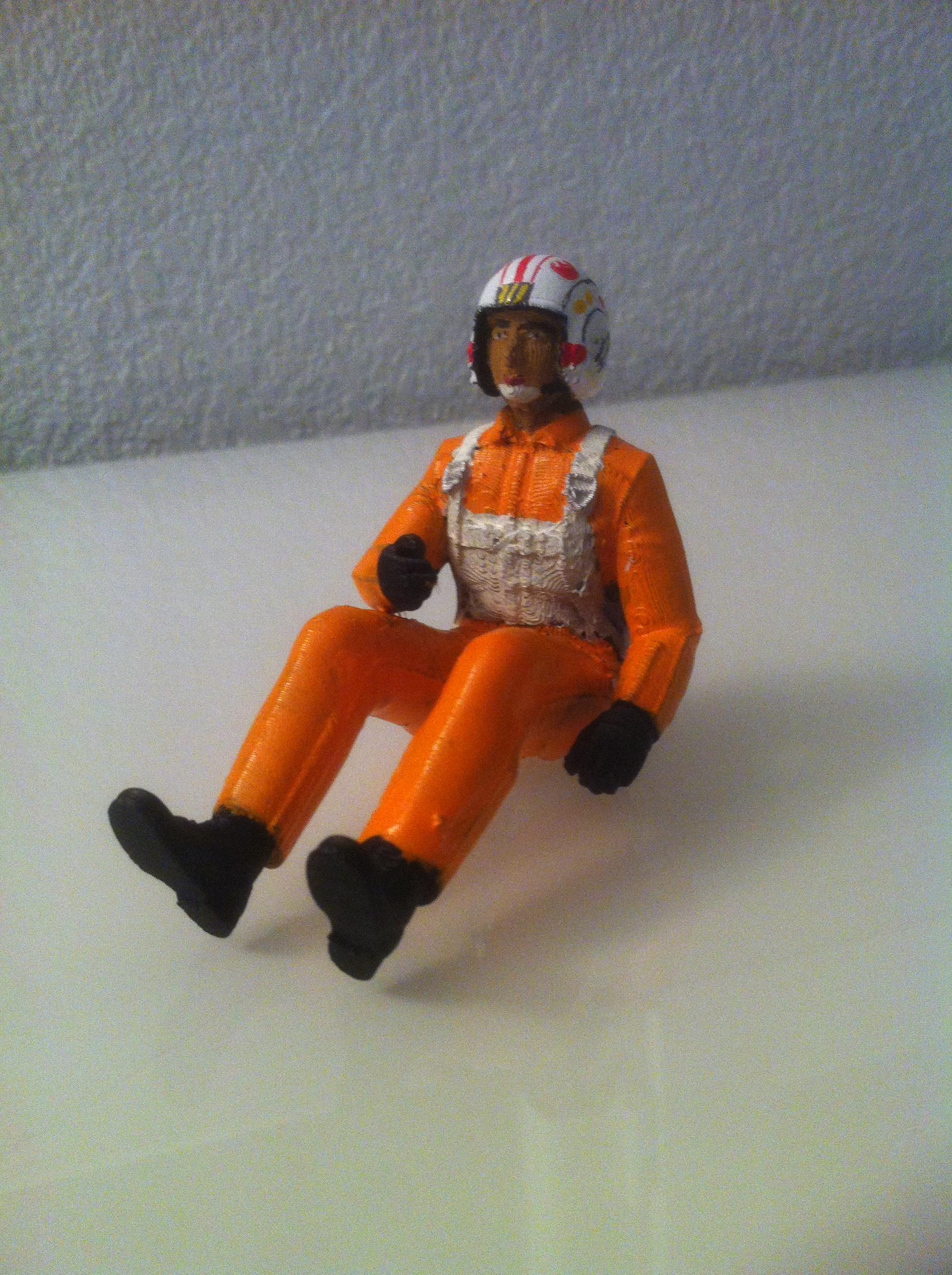

pour le pilote il est a l'échelle 1/8 et mesure 125mm entre l'assise et le haut du casque et pour le poid siège compris j'arrive à 108 grammes

pour la mécanique pour le moment trex 600 esp en barre de bell avec configuration d 'origine avec pales radix  mais j'aimerais dans un futur proche passer sur une tête tripale avec le reste qui va vient niveau kv et pignonerie d'ailleurs j'aurais besoin de vous de ce coté là4

Link to post
Share on other sites
Il y a 2 heures, Sebdenice a dit :

pensez vous que je puisse exploiter le combo d'origine avec le align bl600xl?

C'est bien la version 1650 kV ? A priori pas utilisable, le kV est trop grand. Il faut adapter la pignonnerie et le kV moteur pour obtenir une vitesse rotor vers 1400t/min et une courbe de gaz vers 80%. Or une mécanique type trex600 est conçue avec le bl600xl poru tourner dans les 2200/2500t/min. Donc il faut un pignon plus petit que le pignon d'origine, et un kV plus faible.



Il y a des spécialistes sur le forum des mécaniques trex qui sauront te guider :)

Link to post
Share on other sites
  • 3 months later...

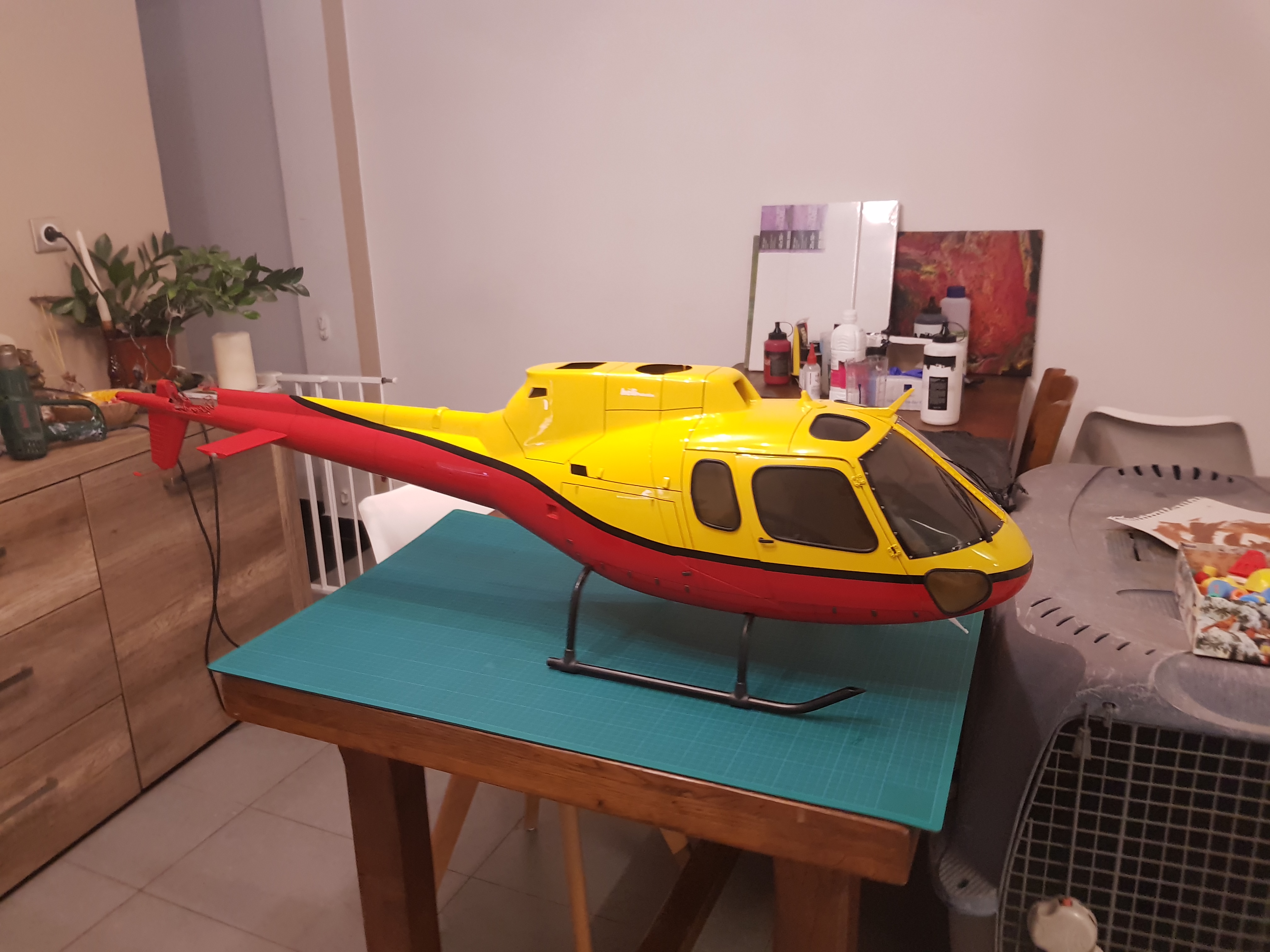

Bonjour à tous

mon projet avance doucement et j'ai besoin de vos lumière

actuellement poids de la machine en ordre de vol 5,7 kg

tête tripales heliscale platinium

pales helitec en 600 mm et 43 de corde

moteur turnigy T600 880 kv

pignon de 14

couronne de 170

esc hobbywind 120 amp

beast x plus

prévu pour tourner en 6S avec un 5000 mah

je pense être correct niveau config par contre je vais avoir besoin de 200 grammes dans le nez je pense (poids compris dans le poids précédemment annoncé)

la théorie m'annonce 1448 tours a 90 %

qu'en pensez vous ?
