Démarrage débutant boitier Flywing H1 sur T Rex 450


Question

Bonjour,

Je me lance dans l'hélico ( Enfin) après 10 ans sans aucun de vole mon TRex 550 neuf.

Le nouveau boitier H1 permettant de voler plus sereinement j'ai acheté deux TR450.J'ai besoin  d'aide pour les réglages mécanique et peut être sur la partie soft du H1 qui reste simple mais on ne sait jamais.

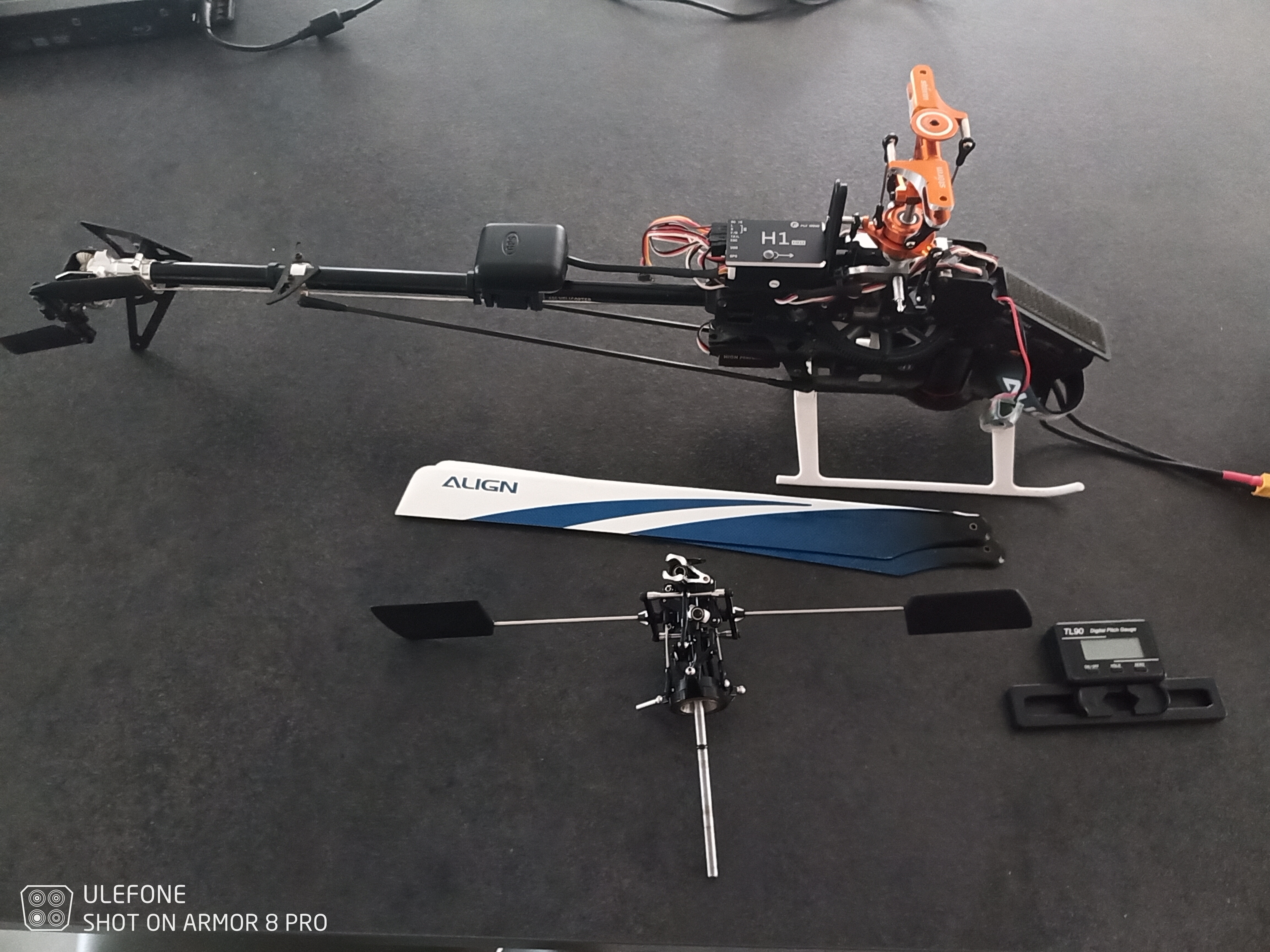

Voici mon matériel :

- TR450 FB avec la base que j'ai changé en FBL

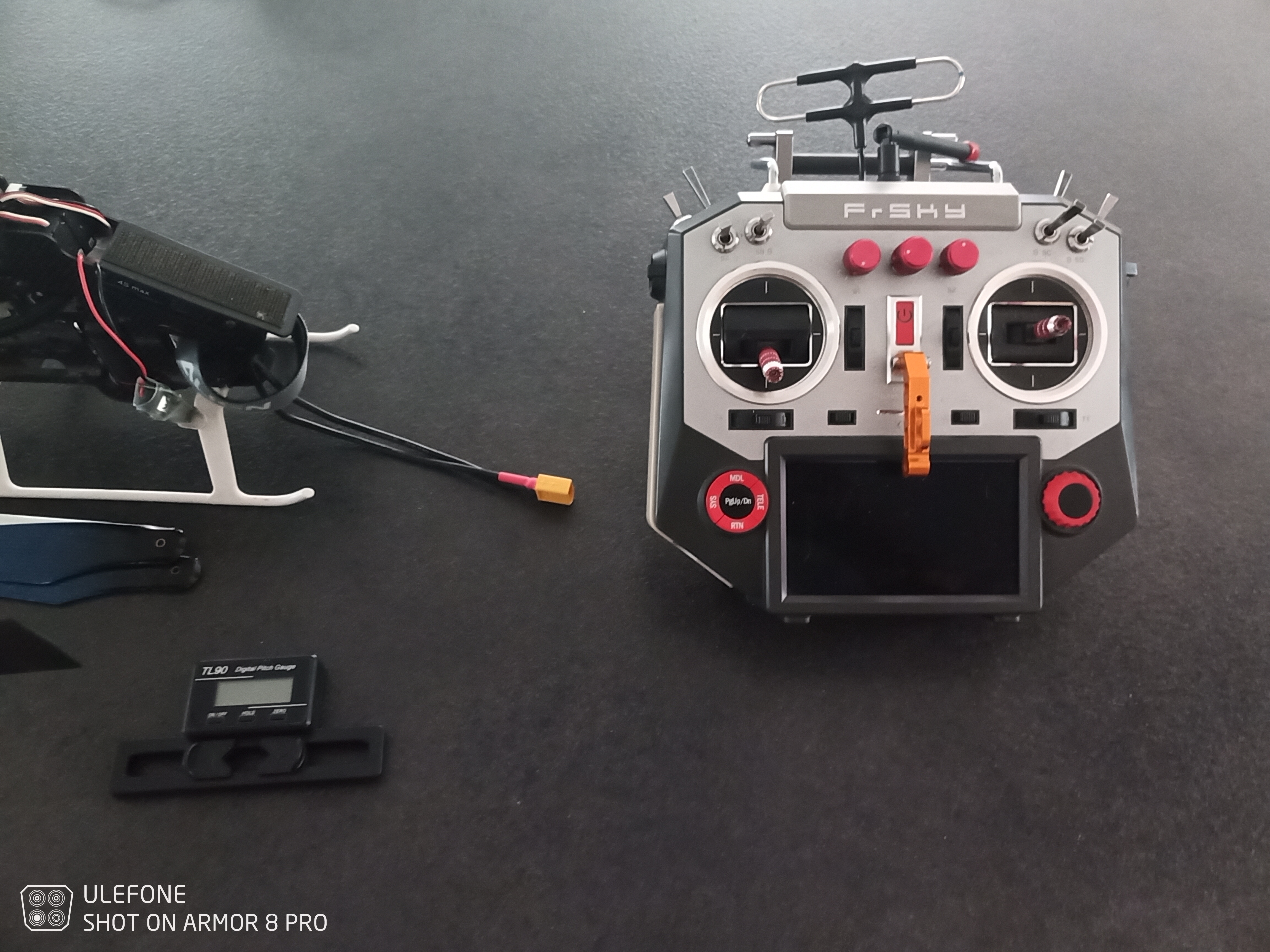

- Radio Horus X10 avec module R9 bindée sur R9mini.

- Boitier H1 installé et programmé mais pas fait de réglages mécanique.







@Blerovert qui vole avec le H1 m'a donné une démarche pour les premiers réglages, j'aimerais faire les réglages et poster des photos pour ceux qui voudrait apprendre à régler leur hélico avec le boitier H1.



            1- enlever les bras des 3 servos du cyclique en laissant les chappes connectées

           2-alimenter le testeur de servo en 5 à 6 volts car certains servos ne résistent pas à une tension plus élevée (tu peux            branche l'esc du contrôleur moteur sur une prise du testeur  3-brancher le Prises des 3 servos du cyclique sur les prises restantes du testeur.

           4-amener le testeur sur la position "milieu" du déplacement des servos (les servos se déplacent alors et se positionnent)         5-replacer les bras de servos le plus horizontalement possible et ne pas oublier de remettre la vis de chacun d'eux.            6-régler les chappes des 3 servos pour que le plateau cyclique soit le plus horizontal possible

7-monter les pales du rotor

8-régler les chappes des 2 pales pour obtenir une valeur la plus proche de 0° sur chaque pale.



Avant de commencer les réglages le boitier H1 remplace donc

soit le gyro ou bien module fbl Mini brain, beats ...






La SUPER vidéo d'Alishanmao permet de bien programmer son boitier H1 mais il y a aucun réglages méca de la partie plateau cyclique ... Le boitier se programme comme si l'hélico était un avion avec 4 voies.

Du coup tout les réglages se font directement dans le logiciel du H1 "ASSEZ SIMPLEMENT" sauf que je ne vois pas comment commencer par les étapes de @blerovert pour le cyclique.



 J'ai trouvé des pdf pour des TRex 450 mais toute en anglais , quelqu'un aurait il des PDF Trex 450 FBL en français pour les réglages méca ?


1  je commence sur le cyclique ( manche de droite pour moi) en mettant les 3 servos au neutre sans les chapes.  Si je monte ou descends le manche les 3 servos doivent donc être synchro pour que le plateau soit plat de plat ?

Quelle course y a t-il entre le bas et le haut  ?

merci

Link to post
Share on other sites

3 answers to this question

Recommended Posts

  • 0

Salut,

je ne viens pas souvent sur le forum ...

Si tu as bien 3 servos identiques, réglés au neutre comme je t'ai dis, la course vers le bas ou le haut sera donnée par tes réglages dans le contrôleur de vol.

Que ce soit un Beastx, un 3Gx, un Kbar ...ou un H1, c'est avec le contrôleur que tu donnes non pas tes débattements, mais tes angles de pales du cyclique.

En général on débute avec +8/-4° pour ne pas être trop violent, et si on passe sur le dos on augment le négatif.

L'hélico ne décolle en général qu'à partir d'un pas de 4 à 5°.

Si tu passe sur le dos avec moins de 5°, tu fais un trou dans la pelouse !

Le H1 a besoin du même pas en négatif et en positif car il passe sur le dos avec un inter. Il lui faut au moins +9/-9 . le constructeur donne +12:-12°

Même réglé au maximum, en mode GPS tu ne verras pas la différence car le pilotage est complètement assisté.

Par contre, si tu passes en mode 3D, tu verras qu'il ne faut pas trop titiller les manches.

Donc pour débuter si tu as un H1, mets =12/-12° et restte en mode GPS.

Quand tu auras évolué, tu pourras essayer le mode 3D, en hauteur car ce qui est fantastique avec le H1, c'est qu'en cas de problème tu passe en mode GPS, tu lâche tout, et l'hélico se scotche dans le ciel !

A+



Link to post
Share on other sites
  • 0

Bonjour ,

J'ai commandé le petit outil pour régler le plateau, je vais partir comme ca @blerovert  merci bien pour les conseils.



Merci @michel06 je l'avais déjà trouvé cette doc en français.



Pour les réglages méca + H1 il ya  cette vidéo de John Salt qui fait du bien, pas en français mais on comprends quand même.



Je dois et je vais m'en sortir pour faire décoller ce foutu TRex 450 sans le casser.





Link to post
Share on other sites
