KTM1290 1,730 Posted February 13, 2016 Report Share Posted February 13, 2016 Bonjours à tous , comme vous le savez , j'attendais mon USBSYS pour faire mon déphasage virtuel . J'ai eu à plusieurs reprise Marcel de chez héli digitale pour me guider dans cette étape . Aujourd'hui je coince dès le départ : je rentre sur studioX branche mon 550 via la clé ! pour l'instant pas de soucis ! studio reconnait mon beastx je rentre mon mot de passe et la première page s'ouvre !!!! ca me donne le no de série , version ect !!!! de la plus rien ! Marcel me dit en bas de la page , tu a des version gratuite prends la 4.15 ! se que je fais mais rien !! impossible !! je me pose la question : faut il rentrer dans le beastx manuellement dans un des menus pour le mettre en mode utilisateur ?? Ou sagit il d'autre chose ? NOTA : pour éviter les confusions ils serait bon d'avoir des avis de personnes qui utilisent se module via un PC . MERCI A TOUS ... KTM Quote Link to post Share on other sites
steph66 228 Posted February 13, 2016 Report Share Posted February 13, 2016 Je n'ai pas fais de mise à jour en V4. Tu as bien allumé ton ordinateur ? Non, je déconne hein Tu as pas un bouton à coté pour lancer le téléchargement ('download' en anglais) ? Sinon tu as essayé le double-clic de souris sur ce nom de fichier ? PS : non tu n'as rien à faire sur le BeastX. Juste à l'alimenter à travers le récepteur. Ton alimentation RX est bien en 5 à 6 Volts ? Quote Link to post Share on other sites

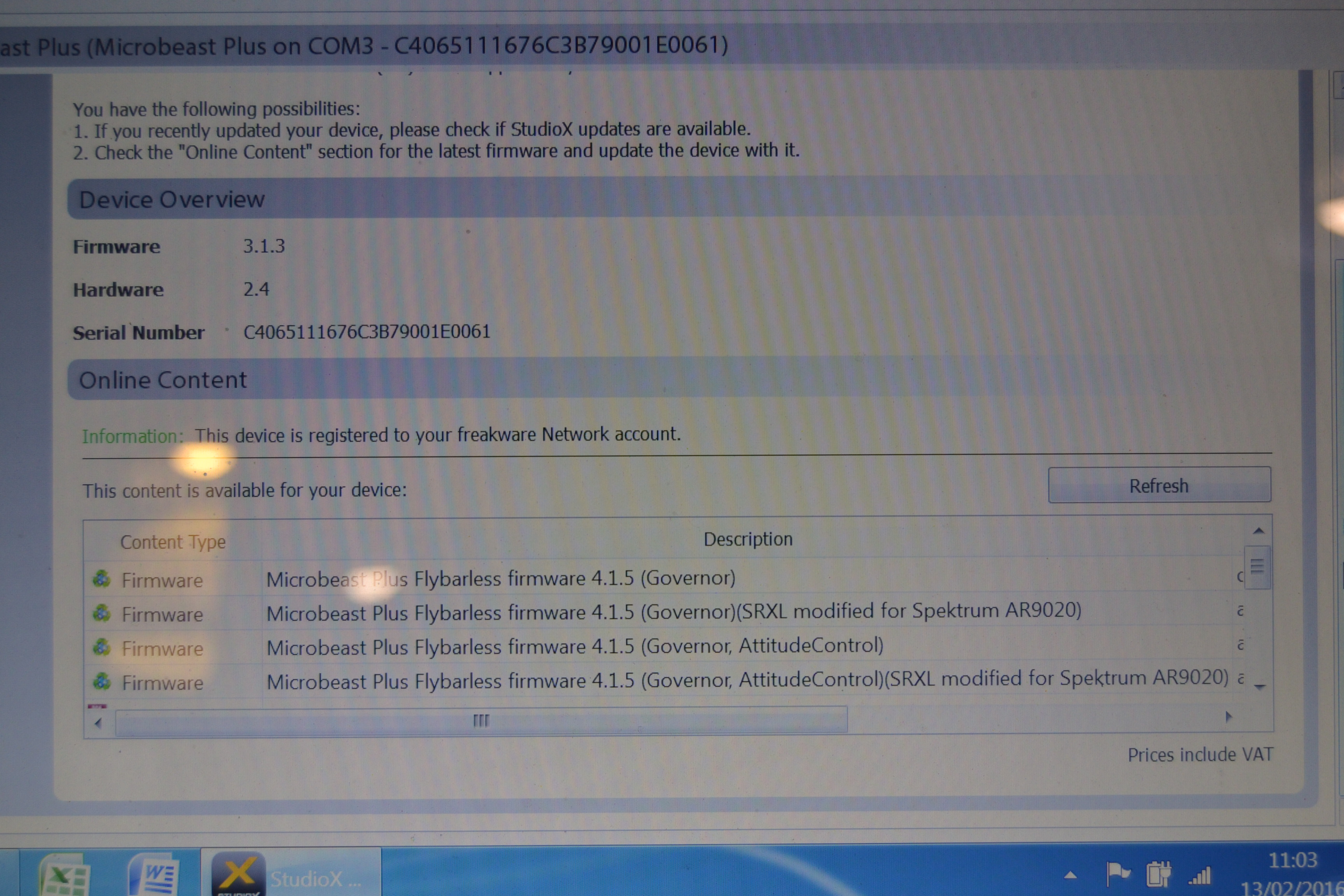

KTM1290 1,730 Posted February 13, 2016 Author Report Share Posted February 13, 2016 Bonjours Steph , oui tous est ok il reconnais bien mon module , mais ca s'arrête là !! double cliqué enfin tous !!!! je te jete une photo de ma page Quote Link to post Share on other sites

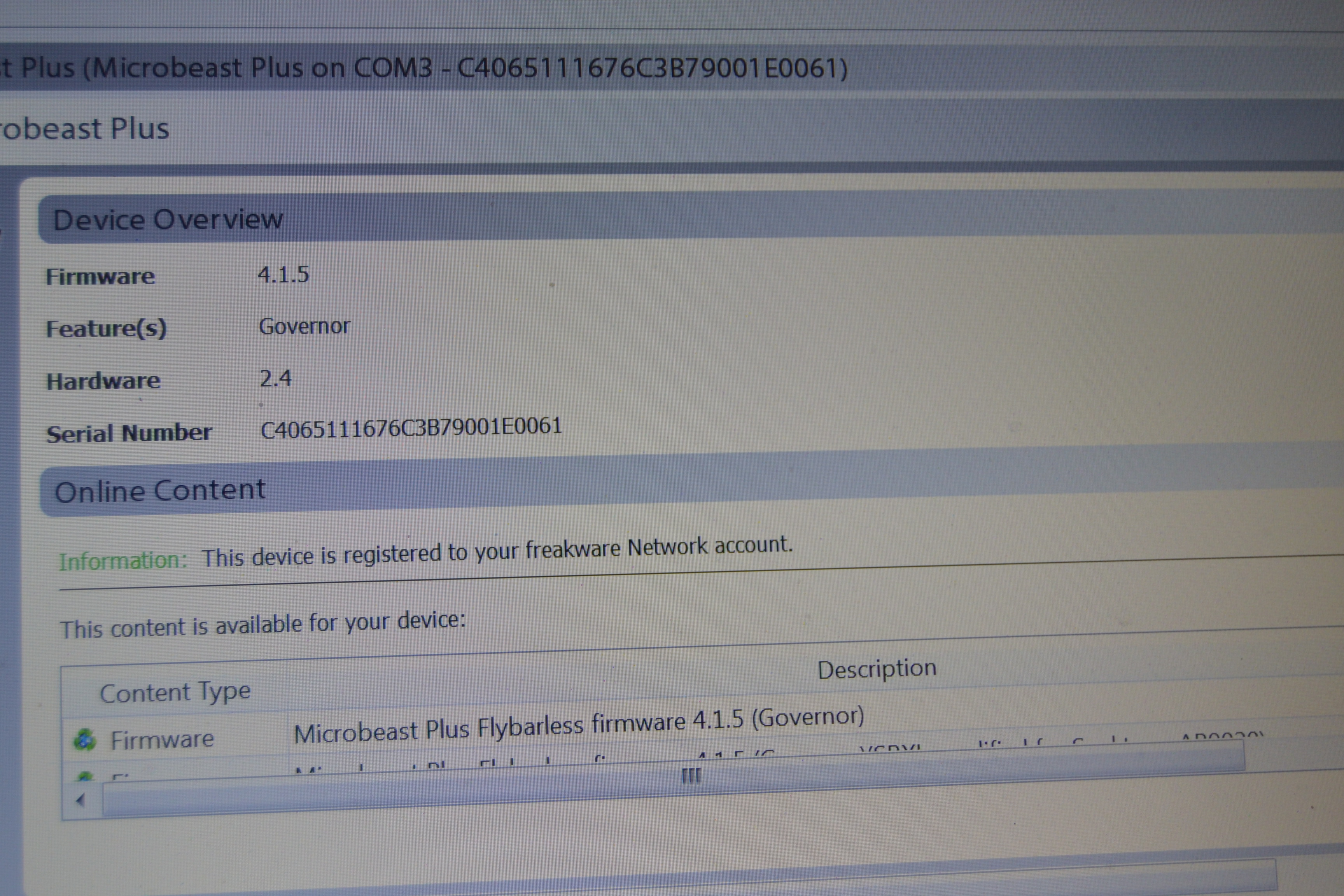

KTM1290 1,730 Posted February 13, 2016 Author Report Share Posted February 13, 2016 C'EST BON !!!!!!!!!!!!!!!!!!! purée , c'est fait , j'ai pu rentrer mettre la version 4.15 et allé dans les réglages !!! cette aprèm déphasage du plateau et essaie ....... enfin !!!!! si ça bien le faire !!! Quote Link to post Share on other sites
steph66 228 Posted February 13, 2016 Report Share Posted February 13, 2016 Il y a 2 heures, KTM1290 a dit : Bonjours Steph , oui tous est ok il reconnais bien mon module , mais ca s'arrête là !! double cliqué enfin tous !!!! je te jete une photo de ma page La première phrase 'The firmware ... is not supported by this version of StudioX.' t'informe qu'il faut avant tout mettre à jour le programme StudioX, cette version ne pouvant pas gérer les mises à jour sur un BeastX Plus. Quote Link to post Share on other sites
KTM1290 1,730 Posted February 13, 2016 Author Report Share Posted February 13, 2016 ok ça ! ca roule !! j'ai du mal à me concentré , je me suis choppé la grippe !!! Steph !! en fait tu déphase quoi ? le plateau complet !! ou les servos ? j'ai du mal , pale dans l'axe du fuselage : si je met de la profondeur cette pale ne doit pas bouger ??? C'est ça ? Purée dire que je programme des bagnoles et là je coince!!!!!!! MISERE ...... MISERE Quote Link to post Share on other sites
steph66 228 Posted February 14, 2016 Report Share Posted February 14, 2016 Entre 2 éternuements, toux, crachats, fais donc une photo de la tête complète Pour que l'on puisse voir la géométrie Il y a 14 heures, KTM1290 a dit : j'ai du mal , pale dans l'axe du fuselage : si je met de la profondeur cette pale ne doit pas bouger ??? C'est ça ? C'est bien ça Quote Link to post Share on other sites

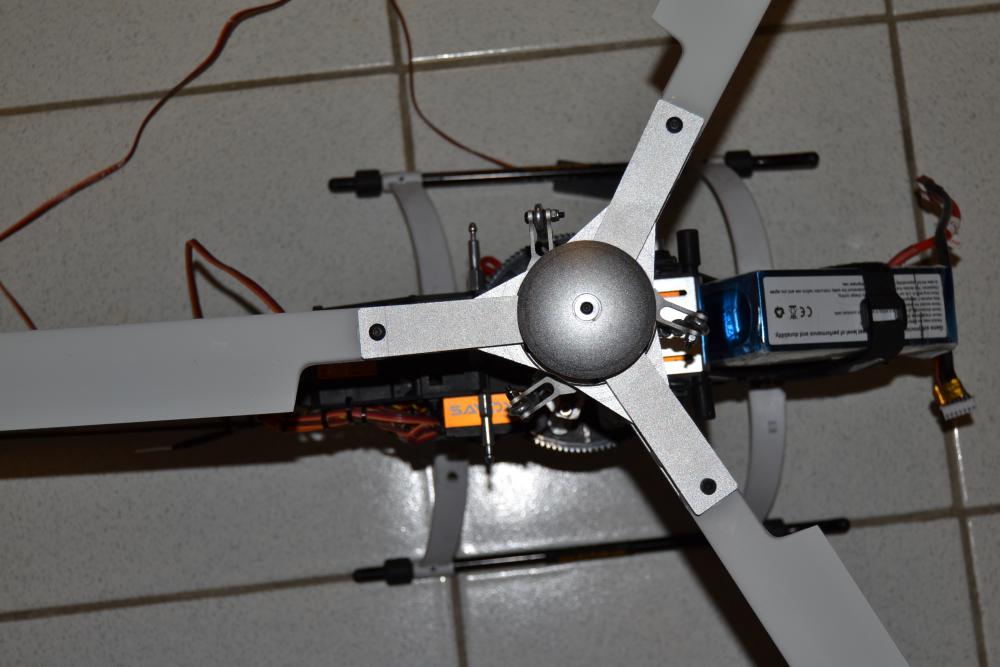

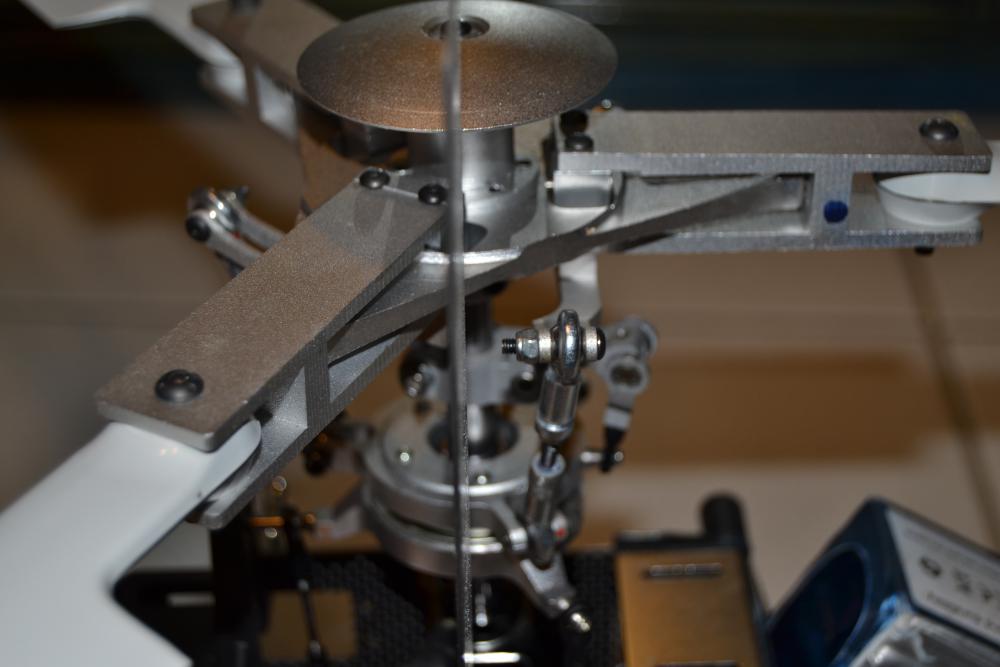

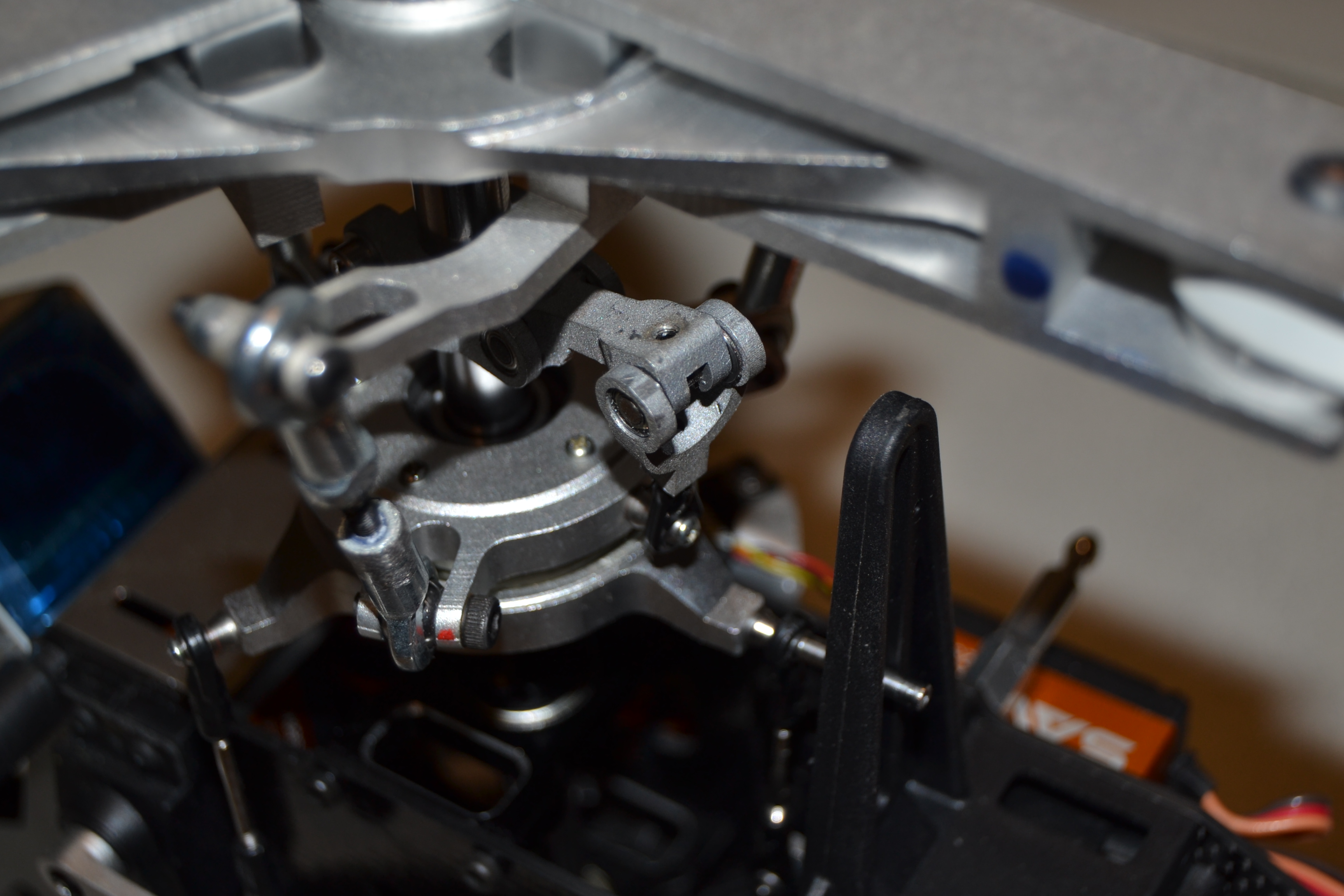

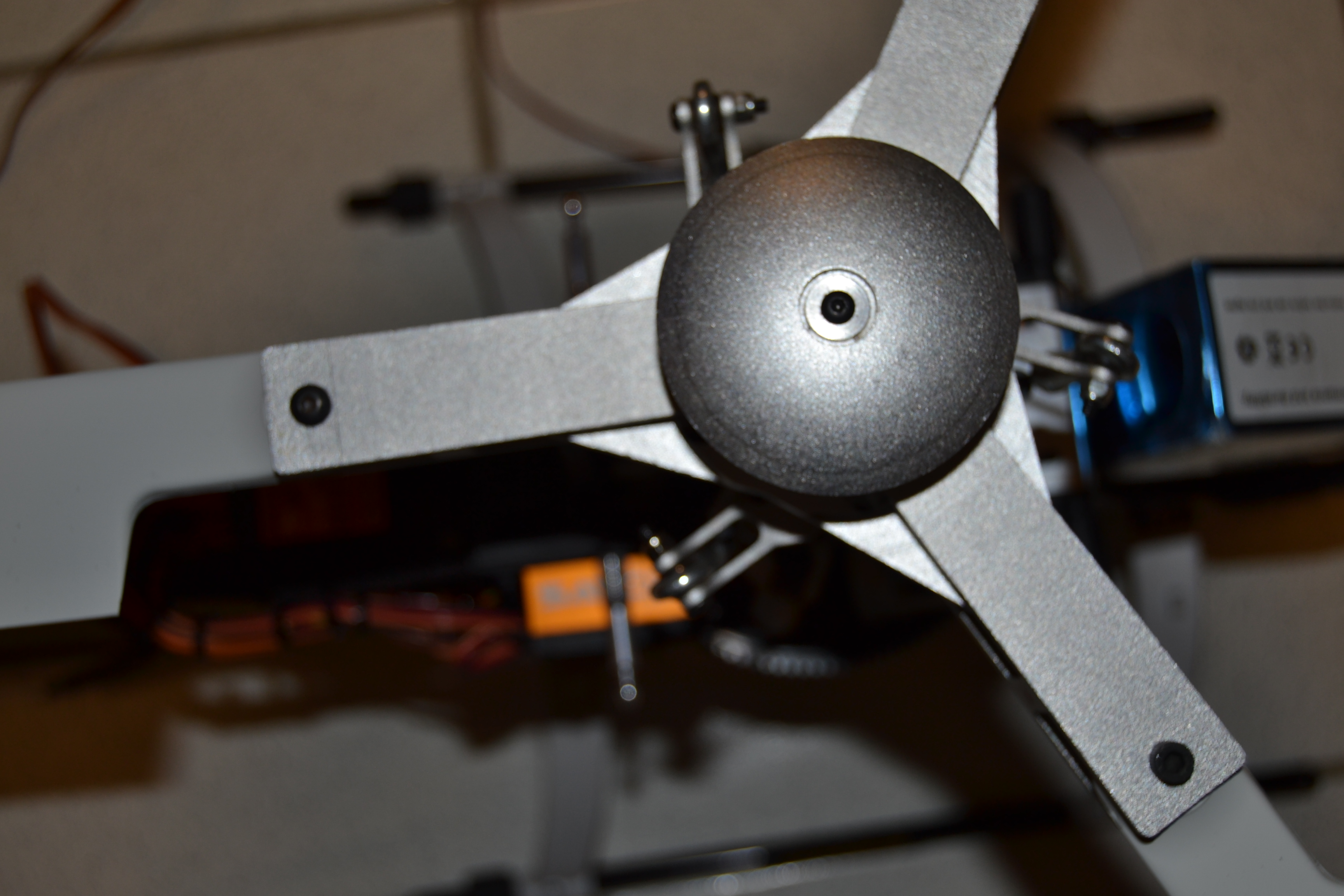

KTM1290 1,730 Posted February 14, 2016 Author Report Share Posted February 14, 2016 Bonjour Steph , je me lève et j'ai l'impression qu'on m'a roué de coup !!!! voilà des photos , comme tu le vois , la commande du pied de pale sur le cyclique n'est pas à 90 la troisième photo parle mieux !! cette phto parlera je pense encore mieux !!! une équerre à 90 degré de mon fuselage et dans l'axe du rotor on vois mieux le rattrapage à effectuer ! Quote Link to post Share on other sites

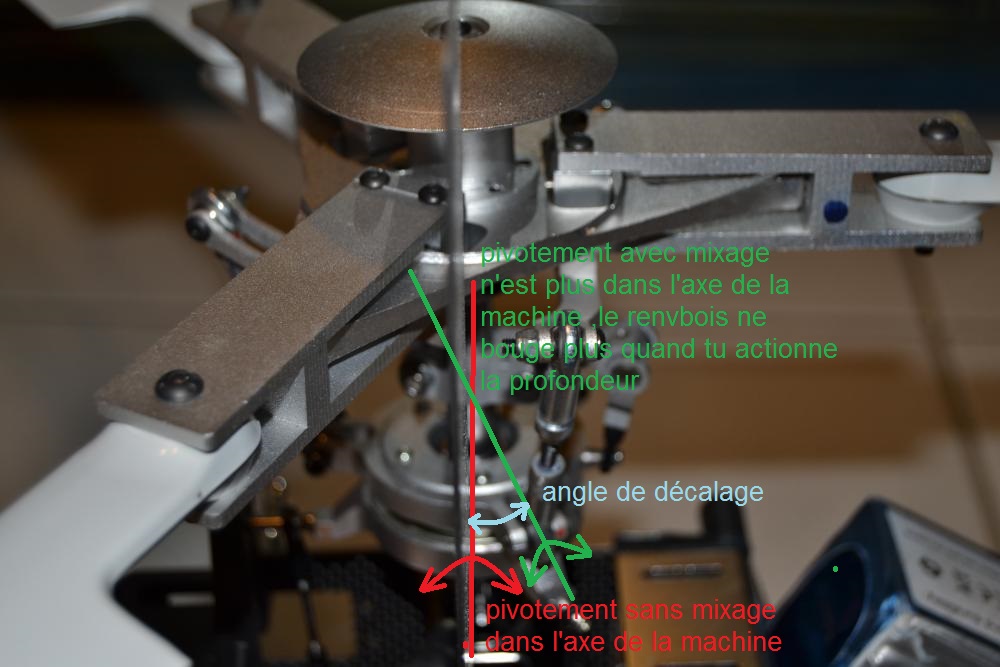

policarpo 1,675 Posted February 14, 2016 Report Share Posted February 14, 2016 Salut Bien Rien d'anormal à cette position ,il faut tout simplement mixer afin d'obtenir aucuns changements d'incidences au niveau de la pale dans l'axe du fuselage quand tu manœuvre la profondeur ce qui implique que ce mixage opère un déplacement "Virtuel"du plateau cyclique non pas dans l'axe de la machine mais dans le plan d'axe du renvois de cette pale cependant la position physique du plateau ne change pas ce ne sont que les servos qui modifient leurs courses afin d'obtenir ce déphasage une petite explication sur la base de ta photo tu peux m'appeler dans la soirée si tu veux plus d'explications Gégé Quote Link to post Share on other sites
KTM1290 1,730 Posted February 14, 2016 Author Report Share Posted February 14, 2016 Superbe gégé , je vous appel se soir ! Fred Quote Link to post Share on other sites
steph66 228 Posted February 14, 2016 Report Share Posted February 14, 2016 Donc il te reste à mesurer en gros l'angle entre le trait rouge et le trait vert. Et à paramétrer le décalage virtuel dans le logiciel du BeastX. Une fois la valeur correctement réglé (15°/20° ? attention c'est peut-être en valeurs négatives), la pale alignée au dessus du tube de queue ne devra pas bouger quand tu mets un ordre à la profondeur. Allez, c'est presque bon. Maiden ce soir dans l'atelier ? Quote Link to post Share on other sites

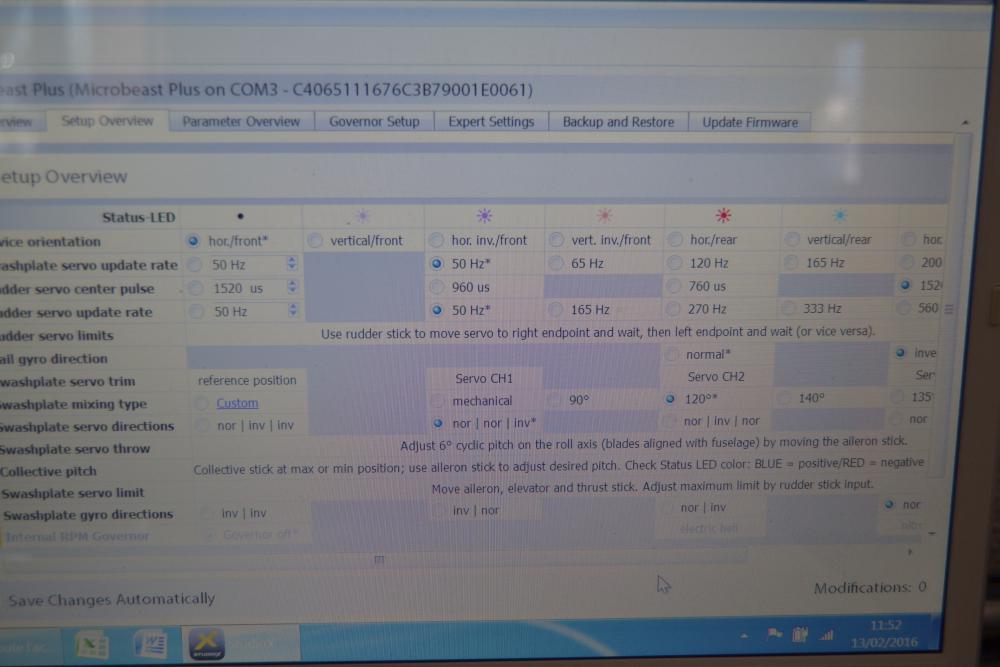

KTM1290 1,730 Posted February 14, 2016 Author Report Share Posted February 14, 2016 Dernière chose Steph , regarde la photo au dessus !! je ne suis pas sur d'être au bon endroit du logiciel ! d'ailleur impossible de rentrer des valeurs négative ! c'est complètement dingue qu'il n'y pas plus d'infos sur se fabuleux module , pour les réglages PC Quote Link to post Share on other sites
papyboyington 37 Posted February 14, 2016 Report Share Posted February 14, 2016 Salut à tous Si je me souviens bien de ma méthode sur mon HC3SX, KTM tu es bien parti, mets tes biellettes verticales (dans le plan de l'axe rotor) en réglant ton entraîneur pile-poil, et touche à ta rotation virtuelle jusqu'à ce que ta pale arrière ne bouge plus quand tu actionnes la prof. Tu dois constater aussi qu'une pale placée perpendiculairement ne bougera pas en actionnant le roulis. Perso, la position verticale m'intéressait plus pour l'esthétique et la rigueur mécanique de la transmission ( vaut mieux pousser le plus droit possible que tout en "bizingouin"!!) que pour le fonctionnement qui restera bon même avec les biellettes inclinées, du moment que le test "pale arrière/pale latérale" est bon. Ton beastX propose un réglage d'angle? Je n'ai pas compris la mesure proposée par STEPH. Salut à Gégé et tous les autres Amitiés Quote Link to post Share on other sites
KTM1290 1,730 Posted February 14, 2016 Author Report Share Posted February 14, 2016 Même avec la crève si ça marche je fonce a l'attelier Je pense peu être approcher ! en fait il lui fallait une valeur négative , mais impossible de lui en mettre !! du coup je tente une chose lui faire faire un 360 !!!!! et avec une valeur de 342 ! donc -12 ma pale ne bouge plus sur l'ordre de profondeur !!!! que pensez vous de cette manip osez !!!!! Quote Link to post Share on other sites
steph66 228 Posted February 14, 2016 Report Share Posted February 14, 2016 Pour moi -20° ou +340° c'est la même valeur. Une fois que tu as réglé ça, refait un contrôle avant de mettre l'hélico en l'air, surtout que le plateau réagit toujours correctement aux ordres cycliques et collectifs, et que les compensations sont bonnes. As-tu fait une mise à jour du logiciel interne du BeastX ? Normalement non. Si tu l'as fait, il faut tout reparamétrer, mais je ne pense pas que ce soit le cas. Quote Link to post Share on other sites
papyboyington 37 Posted February 14, 2016 Report Share Posted February 14, 2016 Hello je comprends mieux, d'après le dessin, je pensais que vous parliez de l'angle de la biellette!!!! A mon avis, si le résultat est bon, la manip ne doit pas t'inquiéter Bonne soirée Quote Link to post Share on other sites
KTM1290 1,730 Posted February 14, 2016 Author Report Share Posted February 14, 2016 Je voudrais remercier tout particulièrement quatre personnes qui se sont impliqué depuis trois jours dans un exercice de déphasage virtuel entre le BeastX et l'ordi . Tous le monde les connait , notre mono STEPH , notre super maquettiseur Gégé , et le chef d'escadron des Corsaire et bien sur MARCEL de chez Hélidijital . voici une petite vidéo , je l'ai faite chez moi , ne m'en voulez pas je décolle entre deux pots et ne peu faire de translation car la végétation est toute proche !!. et les voisins m'ont a l'oeil !!! il me reste à paufiner encore ses réglages avant de faire le montage à blanc dans le B3 . Un grand merci . KTM papyboyington and cgcpx 2 Quote Link to post Share on other sites
policarpo 1,675 Posted February 14, 2016 Report Share Posted February 14, 2016 super ! Comportement sain , et voila , le Multi pales ce n'est pas compliqué ,l'avantage c'est que maintenant tu as bien assimilé l'effet physique et l'utilité du module ,tu maitrisera ce principe maintenant pour tout autres montages ,Bravo! ce n'est pas le plus compliqué , la peinture est une phase bien plus délicate mais là je ne me fais aucuns soucis ,le pro fera le reste Gégé Quote Link to post Share on other sites
KTM1290 1,730 Posted February 14, 2016 Author Report Share Posted February 14, 2016 merci gégé pour votre participation . ktm Quote Link to post Share on other sites
steph66 228 Posted February 14, 2016 Report Share Posted February 14, 2016 Et voilà Bravo Dis, c'est quoi les bip-bips de ton émetteur Aurora ? Quote Link to post Share on other sites
utrillo 68 Posted February 14, 2016 Report Share Posted February 14, 2016 Bravo ktm, heureux que tu sois venu à bout du Beastx. Et merci de nous faire partager tes aventures qui pourront servir à certains d'entre nous. Là, après ce premier vol en tripale je suis sûr que tu vas t'endormir heureux. Christian KTM1290 1 Quote Link to post Share on other sites
KTM1290 1,730 Posted February 14, 2016 Author Report Share Posted February 14, 2016 Purée il a l'oreille !!! batterie HS !!!!! Quote Link to post Share on other sites
steph66 228 Posted February 14, 2016 Report Share Posted February 14, 2016 il y a 7 minutes, KTM1290 a dit : Purée il a l'oreille !!! batterie HS !!!!! C'était la batterie de propulsion qui était vide ? Tu as pris la première de l'étagère pour faire ton vol sans la contrôler ? Ah ben bravo, ça a failli finir dans la piscine ... Quote Link to post Share on other sites
KTM1290 1,730 Posted February 14, 2016 Author Report Share Posted February 14, 2016 Par contre , je l'ai trouvé très vif !!!! bon j'avais un peu les ....... enfin vous voyez !! es le fait d'être en tripale ? mon régime rotor ? l'émetteur m'affichait 1700 trm !!!! à 85% du rendement moteur !! il faut que je descende , c'est sur !!! une question me viens , je peu descendre le % du moteur donc je peu atteindre mes 1300 trm voulu , mais mon contrôleur !! vas il suivre ? Je remet ça demain , plus relax et avec une batterie full !! STEPH Quote Link to post Share on other sites
steph66 228 Posted February 14, 2016 Report Share Posted February 14, 2016 ... gaffe à ton spot de vol, même pour un essai Pour tes questions techniques : oui, passer de bipale à tripale peut avoir des effets. Déjà si tu n'as pas réduit au préalable la vitesse rotor, le manche du collectif est beaucoup plus sensible, car tu peux générer plus de portance. Pour le cyclique, normalement c'est filtrer par le module FBL. Mais si tu es moins à l'aise, baisse de 5% ou 10% ton expo aileron/profondeur. Pour réduire ta vitesse rotor : pignon moteur plus petit, courbe de gaz réduite. A savoir que selon la marque / technologie de ton controleur il n'apprécie pas au niveau de son électronique de descendre trop bas (la fonction free wheel existe sur les Yge et Kontronik). Et si tu as besoin de descendre ta courbe trop bas, c'est que le kv du moteur est trop haut. cgcpx 1 Quote Link to post Share on other sites
