digital pitch gauge (align)

Recommended Posts

moi j'en suis encore a la méthode des 2 pales replié l'une sur l'autre et du mètre avec la formule sinus=coté opposé/hypoténuse

ça marche super bien, c'est super précis, et ça coute juste un mètre, quoi que pas besoin d'en acheté car tout le monde en as déjà un. . .

exemple, pale de 600, 12° souhaité

sin 12= coté opposé(recherché) / 600(longeur de pales) -> 600*sin-1(12)= 124.7

on multiplie par 2 le résulta, un pour le triangle rectangle formé par la pale du dessus et le *2 pour le triangle rectangle formé par la pale du dessou, donc 124.7*2=249.5

une fois les 2 pales repliés l'une au dessus de l'autre, quand on as un écartement entre les 2 bout de pales de 25cm on as nos 12° de pas

bon d'accord, c'est plus compliqué que de sortir une boiboite qu'on met sur les pales ^^, mais quelle plaisir pour moi de faire ça a l'ancienne et d'avoir la satisfaction de pas s'en remettre a un matériel qu'on ne sais pas ce que ça vaut niveau fiabilité (ex celui de align), et de encore acheter($) une bricole qui prend de la place pour une utilisation plus que rare

de plus, avec la boiboite, il suffit que l'hélico soit de biais pour tout fausser (êtes vous sur que le mat rotor est parfaitement vertical? )

Très bien cette explication de la méthode à l ancienne :-)

Et en tout cas pour ce qui est du contrôle de la verticalité du mas rotor, le Soko Heli Kit le fait très bien et très facilement ;-)

un p'tit lien vers la notice en français afin de voir le matos ;)

http://www.soko-heli-tools.com/download ... h_v2.1.pdf

Envoyé depuis mon X10 avec Tapatalk

Share this post


Link to post
Share on other sites

je vient de lire la notice du soko, et je retire ce que j'ai dit, c'est plus long de sortir la boiboite et de mettre ça sur les pales que de faire une formule a 3 nombres et de sortir le mètre ^^

enfin, pourquoi faire simple et efficace quand on peut faire long et complexe xD


aurora9       Velocity50, os55hz, s9451*4, gy520+s9254       T450 pro fbl brain, ds95

Share this post


Link to post
Share on other sites
.......

de plus, avec la boiboite, il suffit que l'hélico soit de biais pour tout fausser (êtes vous sur que le mat rotor est parfaitement vertical? )

J'ai le RC logger et c'est assez simple en fait :)

on, replie les deux pales, on les mets au même niveau (pas 0°) et on initialise le 0° sur le rc logger (Degrés relatif). et c'est tout bon...

Share this post


Link to post
Share on other sites

Il est très complet ce rc logger.

Et pour le prix du modèle beastx on en a plus pour pouvoir tt ajuster.


Trex250 Super Combo(Mai 09)/Trex450Pro(Sept 09)/HK450/Fusion50 12s(Avril 12)/Velocity50(Mai 10)
Futaba T14MZP 2.4Ghz
Anciens Hélicos:DF4 puis DF36 (1mois chacun)Trex450SE/Xtrem50(Fev/08)/Trex600ep(2012)
Ancienne Radio:Graupner MX12/Futaba FF9 T9CP Super 2.4GHZ.

Share this post


Link to post
Share on other sites

Comme j'ai reçu mon Pitch Gauge "AP800" Align il n'y a que quelques jours, après avoir lu ce post, j'ai voulu en avoir le coeur net !!!

Voilà les résultats de mon "banc d'essai", mixte, "scientifique" et comparatif.

"Scientifique" :

Une règle en alu de 1 mètre

6 câles pour les angles : 3° - 5° - 7° - 10° - 13° - 15°

de hauteurs respectives : 52mm - 87,9mm - 121,6mm - 173mm - 224,5mm - et 259mm (mesurées après découpes et donc pas très exactes avec le sinus des angles souhaités)

Comparative :

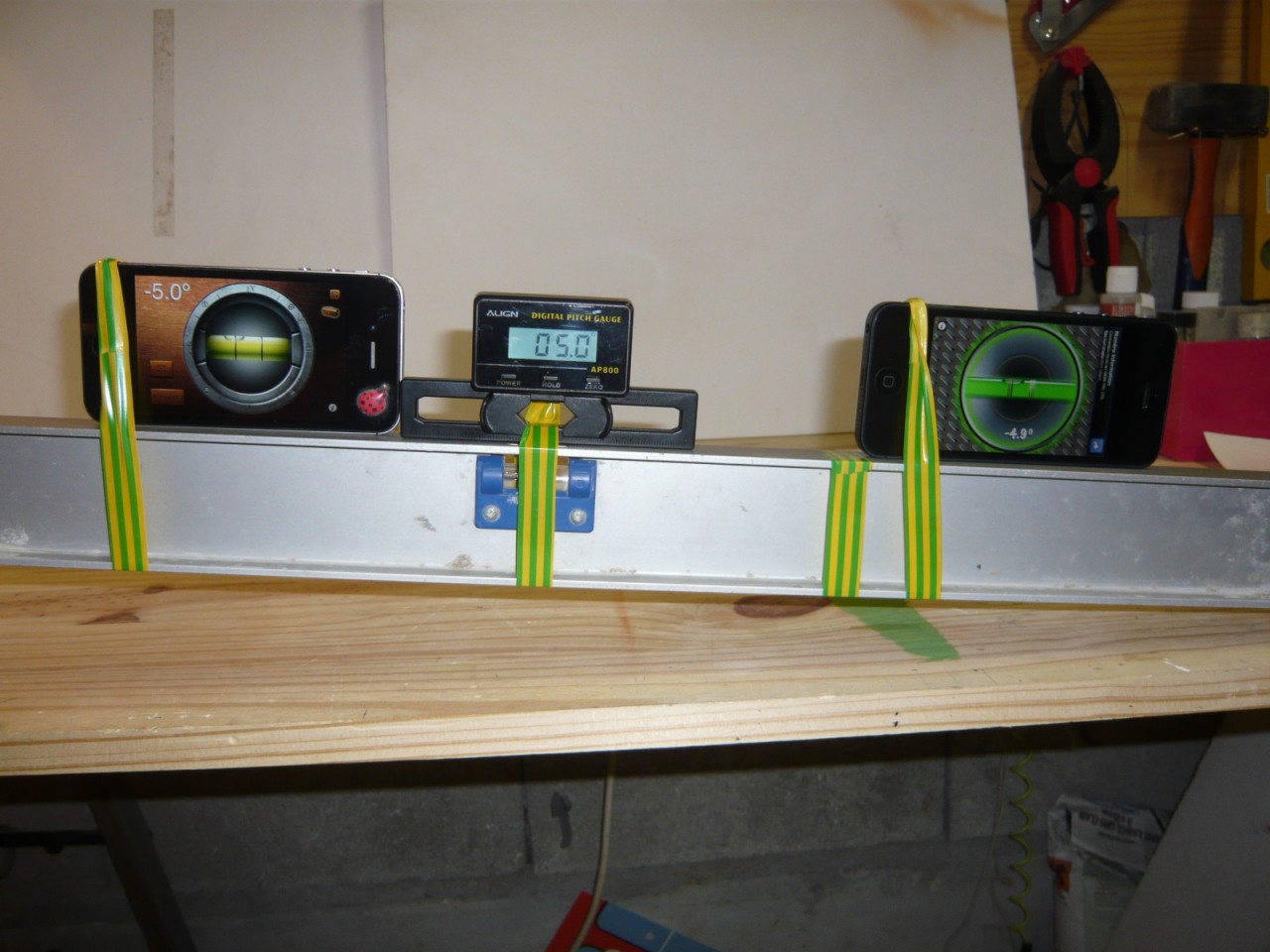

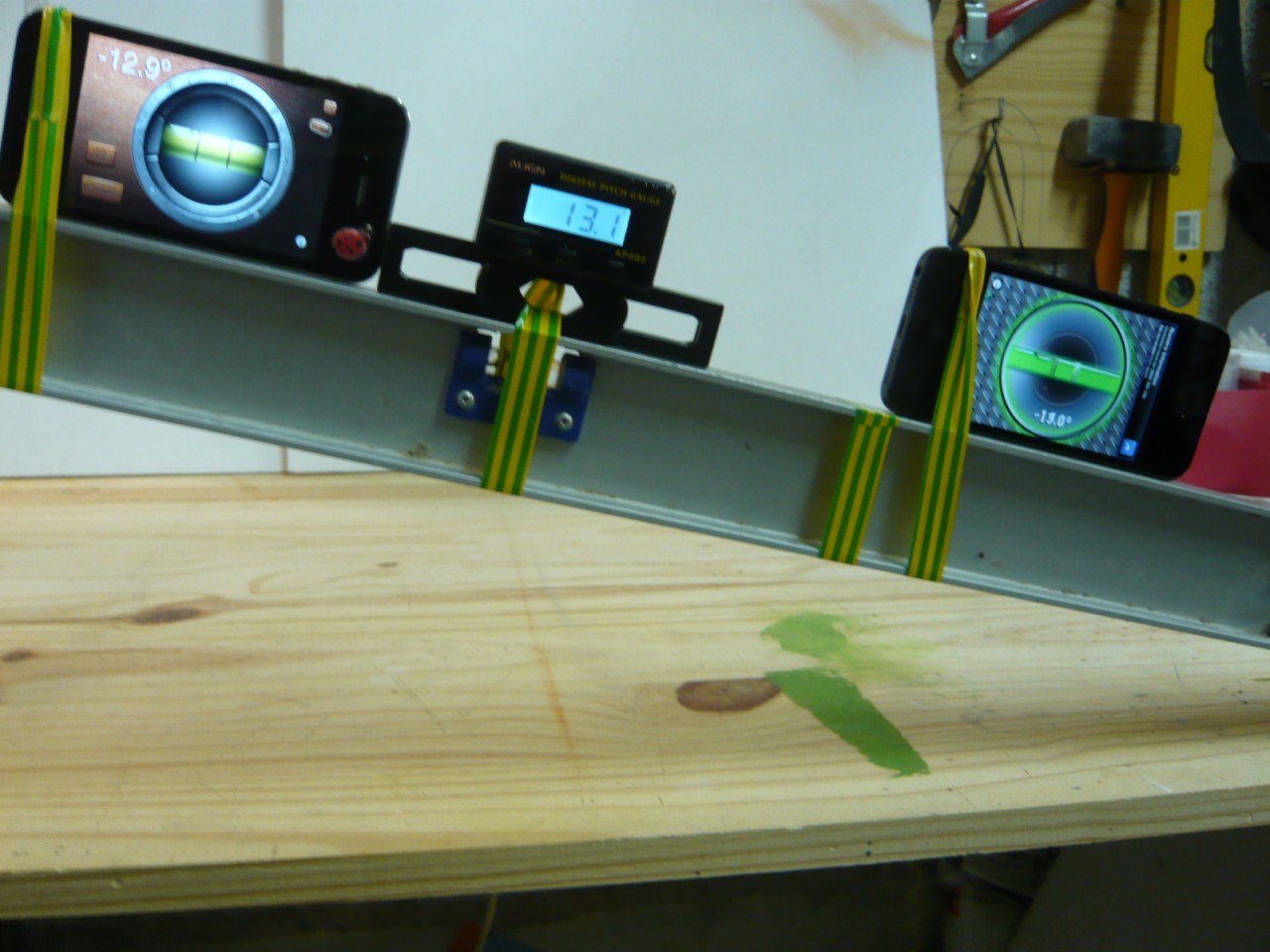

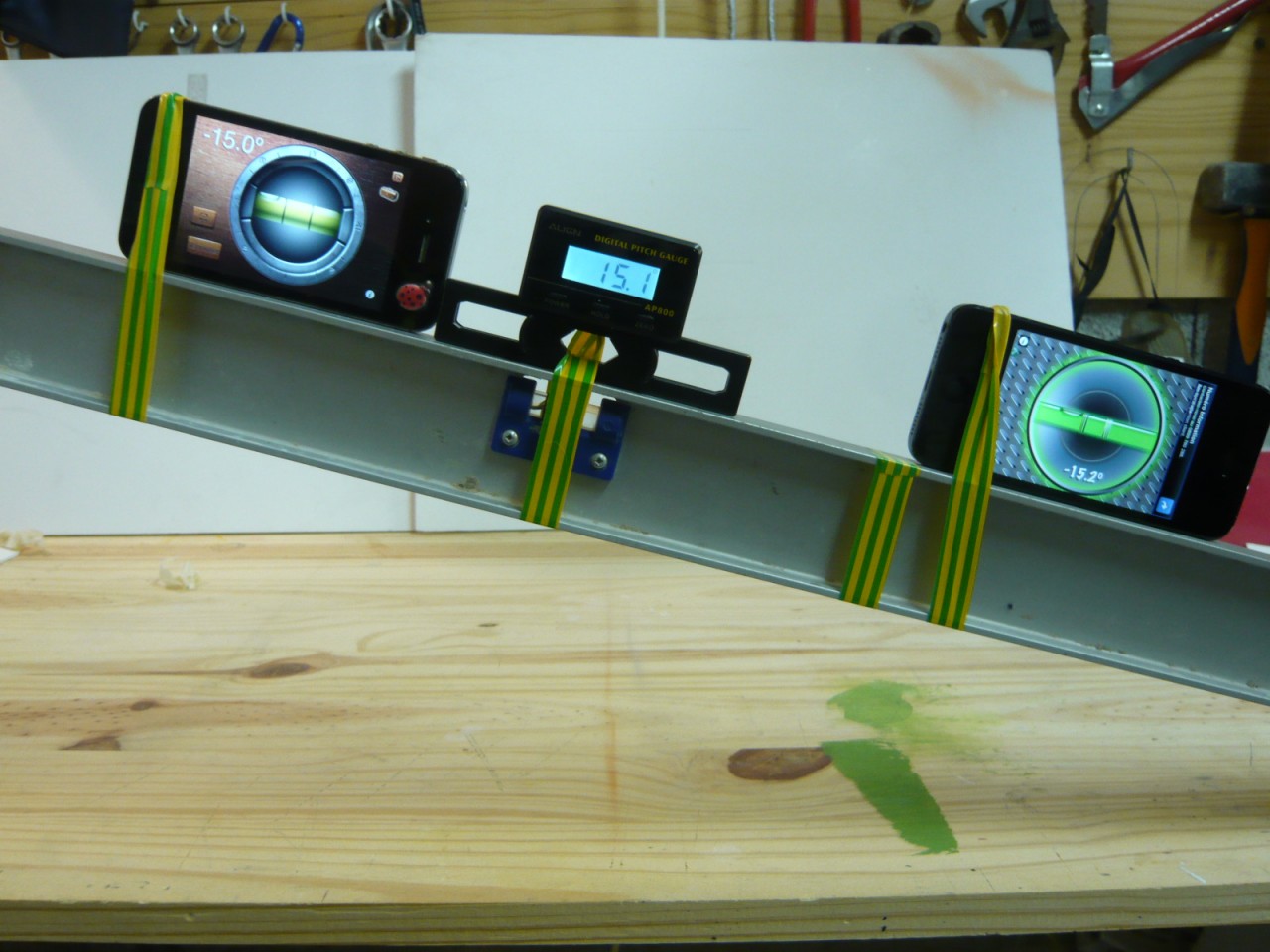

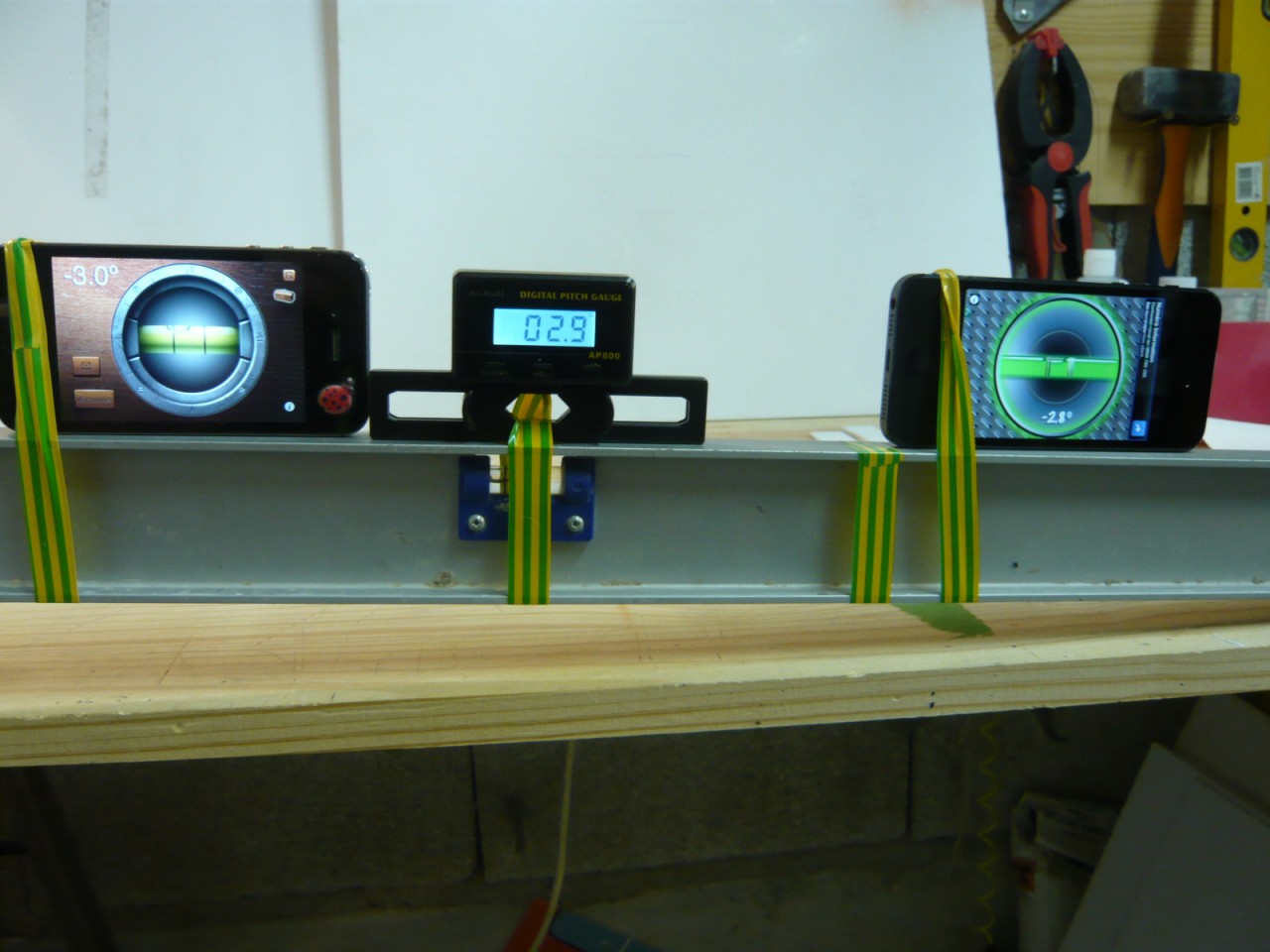

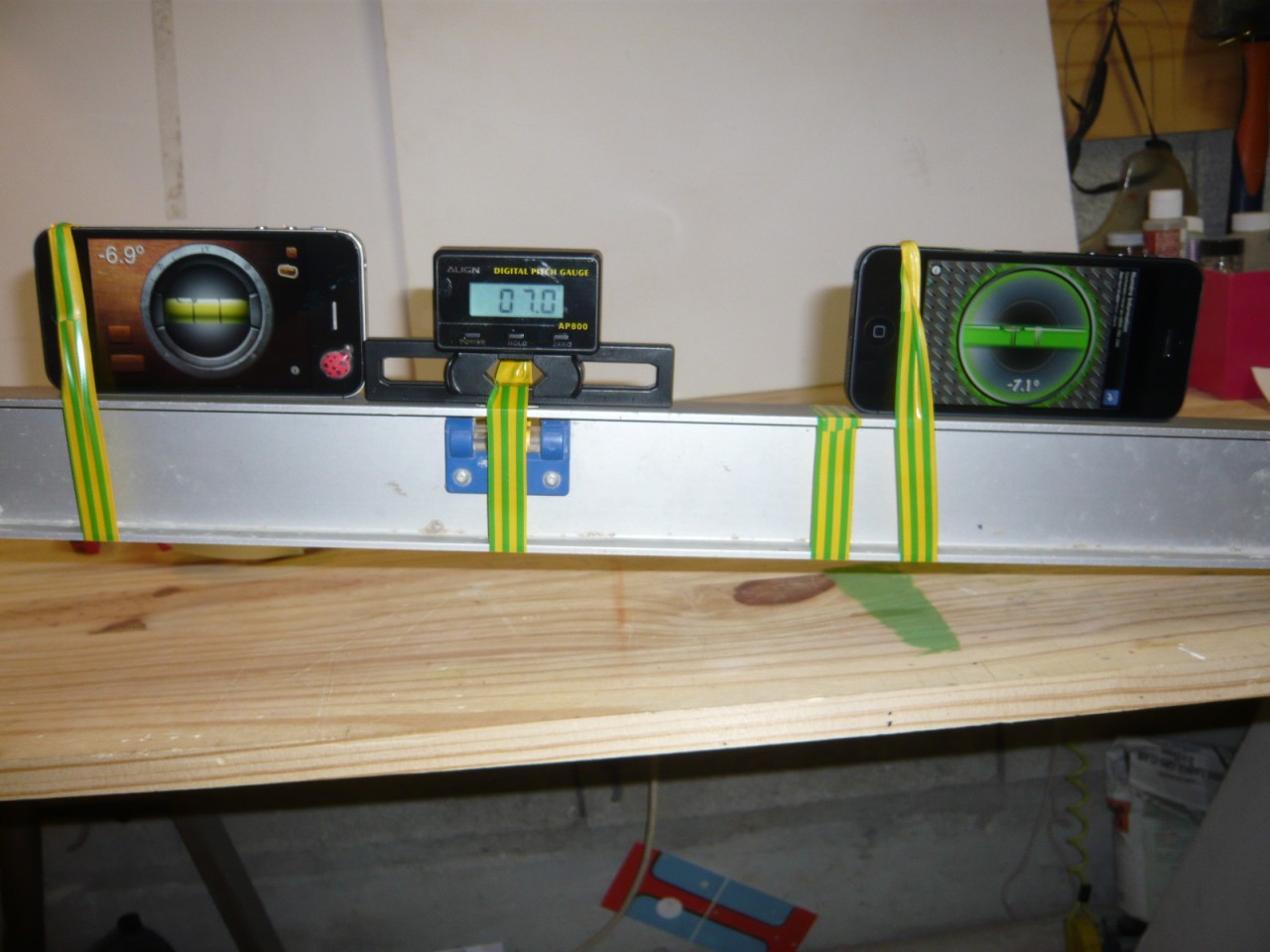

3 mesures d'angles électroniques posées sur la règle en alu
