Modification des chargeur Hyperion en Bluetooth

Messages recommandés

Bonjour

Suite à une désagréable surprise, j'ai cramé 3 chargeurs en un coup...

En fait j'utilise sur presque tous mes chargeur, un logiciel de gestion par pc.

Ceci me permet de faire des essais et des courbes de controles des accus

(je n'utilise pas les chargeurs que pour le modelisme, mais aussi pour le boulot. j'ai besoin de cycler et de certifier l'etat d'accu pour du matériel médical).

Le problême est apparemment connu sur les chargeur Hyperion, il s'appelle le "Usb Grounded".

En fait les ports usb des chargeurs hyperions ne sont pas pourvu d'isolation par octocoupleur ou autre.

En cas de mauvaise manipulation, la batterie passe par le + du chargeur, et le moins de l'accu circule au travers du port USB.

Si vous avez de la chance, l'alim disjoncte.

Si comme moi vous utilisez une grosse alim, le port USB du PC crame, le cordon et les bus USB des chargeurs.

Les chargeur fonctionnent ensuite plus ou moins...

J'ai un chargeur de mort, un autre qui fonctionne mais plus l'usb et le troisieme est bloqué sur un menu usine de calibration...

J'ai donc cherché un peu et trouvé une methode simple qui permet de rajouter un petit boitier Bluetooth sur le chargeur.

Vous aurez ainsi la possibilité :

-de continuer à utiliser le chargeur avec le PC sans connection physique et donc sans risque de dommage

-utiliser le chargeur jusqu'a 100 metres du PC d'analyse

-Eviter d'avoir des cables de partout sur l'etabli...

La methode de connection est ici:

http://fernitronix.fr/index.php?option=com_content&view=article&id=34&Itemid=194

Pour les dongle j'utilise un modèle de chez Drotek, mais je pense que d'autres sont compatible, de toute manière ce genre de cartes sont devenus des standard.Vous pourrez certainement en trouver ailleurs à des prix differents...

Bon bricollage à tous.

Ps: je metterais à jour le site au fur et à mesure des chargeur que j'aurais modifiés/testés.

Olivier

Re P.S: cette modification necessite d'envoyer au module BT un signal RS232, la puce USB des chargeur fabrique ce signal. Si votre port USB est mort, cela ne fonctionnera pas... Ce n'est pas un solution pour réparer un USB défectueux.... :cry:


Rave 90 Nitro - OS 105HZ - Hatori - MKS - BeastX - Multigov - Edge
MSH Mini-Prôtos - BeastX - MKS - Edge
7HV - Scorpion - MKS - Beastx
Multirotors "home-made"
Labema Furious

Partager ce message


Lien à poster
Partager sur d’autres sites

Superbe astuce.

Merci Olivier!

Sent from my Sensation Z710e using Tapatalk 2


Spektrum DX10t

Mikado Logo 600SE Kontronik Jive 80HV Mini VBar - Mikado Logo 550SX YGE 90LV Mini VBar - MSH Mini Protos YGE 60LV Mini VBar - Blade 130X - Blade Nano CPX



TBS Discovery

Partager ce message


Lien à poster
Partager sur d’autres sites

Salut

sympa cette modif !!

je vais essayer

merci :handgestures-thumbupleft:

peut on avoir 2 chargeurs en même temps sur le BT du PC ??

car j'ai 2 chargeur 720i duo3 qui tourne parfois en même temps pour mes accus.

A+

Tanguy


Tanguy Le Moign
https://www.facebook.com/tanguy.lemoign
"Plus j'avance en âge, plus je suis convaincu qu’il ne faut que s’amuser" Voltaire
et je pense aussi que :
"le pilotage 3D est un moyen... la maquette est un but"

Partager ce message


Lien à poster
Partager sur d’autres sites

Oui je pense, la seule chose qui risque de te bloquer, c'est la perfromance de la clef bluetooth interne au pc.

Suivant le modèle et le debit de cette dernière tu peut brancher un ou deux bluetooth.

Personnellement, j'ai pas de bluetooth integré sur mes pc (ils sont trop vieux...)

J'utilise une clef usb => bluetooth, d'une marque à la con achetée il y a 6 ou 7 ans en Bosnie.

Le soft fourni avec la clef est tout pourri et ne me permet pas d'avoir du débit et de pouvoir connecter plus d'un seul appareil.

Après quelques recherche, j'ai trouver un logiciel pas mal mais payant "Bleu Soleil"....

Mais...j'ai trouver mieux et en opensource !

C'est bluetooth radar : http://bluetoothradar.codeplex.com/

Il permet de transferer des truc avec un debit de 2mb.

J'ai actuellement dans le garage deux chargeur connectés en BT, et je peut utiliser la visu temps réel des données de mon quad multiwii en même temps.

Mes chargeurs sont sur les port com 7 et 9, le multiwii sur le 11...


Rave 90 Nitro - OS 105HZ - Hatori - MKS - BeastX - Multigov - Edge
MSH Mini-Prôtos - BeastX - MKS - Edge
7HV - Scorpion - MKS - Beastx
Multirotors "home-made"
Labema Furious

Partager ce message


Lien à poster
Partager sur d’autres sites

Super comme info. Si c'est pas trop compliqué je vais essayer sur le mien.

Pour ton chargeur bloqué, regarde avec le support hyperion ils sont assez ouvert à l'echange en cas de prb. J'en ai fait l'experience.

A+

Partager ce message


Lien à poster
Partager sur d’autres sites

Heu...c'est deja un chargeur que j'ai acheté d'occas sur le partenaire F.H...

Il etait cramé, je l'ai réparé...

Beaucoup de pistes ont été remplacée par des fils lors de la premiere réparation, je pense que le sav ne le prendra pas...


Rave 90 Nitro - OS 105HZ - Hatori - MKS - BeastX - Multigov - Edge
MSH Mini-Prôtos - BeastX - MKS - Edge
7HV - Scorpion - MKS - Beastx
Multirotors "home-made"
Labema Furious

Partager ce message


Lien à poster
Partager sur d’autres sites

bonjour wareck

je vient d'essayer le cablage sur mon 1410i mais entre borne +et- j'ai bien 4.98v lorsque le module n'est pas connecté lorsque qu il est connecter je chute a 1.7v donc le modul ne s'allume pas

une idee

merci

eric

Partager ce message


Lien à poster
Partager sur d’autres sites

si tu branche ton module juste en plus en moins, sans RX et TX, il clignote ou pas ?

Essaye le sur un 5V (accu de reception)


Rave 90 Nitro - OS 105HZ - Hatori - MKS - BeastX - Multigov - Edge
MSH Mini-Prôtos - BeastX - MKS - Edge
7HV - Scorpion - MKS - Beastx
Multirotors "home-made"
Labema Furious

Partager ce message


Lien à poster
Partager sur d’autres sites

Salut

si tu parle de la prise exterieure en façade, c'est pour relier deux appereil entre eux pour:

-Charger en simultané (une super paraboard avec un chargeur de chaque coté), ce qui permet de charger par exemple 2 ou 4 packs à l'identique

-Piloter les deux chargeur par le PC en simultané (mode synchronisé ou non)

Si tu parle de la prise interne, c'est pour les version AC/DC, les tensions de controle de l'alim sont mesurée ici...

Ce qui m'enerve un peu c'est comme tout le modélisme en ce moment...

La grande majorité des "petites gens" on accés au materiel grand public donc sur les chargeur hyperion, la version 5.52 du firmware assurant deja grandement la qualité de ses chargeurs.

Les pilotes officiels de la marque travaillent avec la version 5.7 du firmware (nombre de mémoire doublés, charge progressive, normale, agressive, meilleur rendement et equilibrage)

La version 5.8 vas sortir sous peu, nous on aurra une 5.6 au mieux car la 5.7 est encore un peu buggée et est en coures de correction...

Comme l'astuce du bluetooth, le soft original est pourvue de cette fonction, c'est que c'est deja prévu ou en prevision par la firme...

j'utilisait un soft perso pour la gestion des chargeur, à la version 5.5 ils ont changer le systeme de codage du signal, ils n'ont jamais voulu me donner le tableau de correspondance, en m'explicant que ce n'etait pas dans le domaine public...Alors que pour les anciennes versions, pas de soucis...


Rave 90 Nitro - OS 105HZ - Hatori - MKS - BeastX - Multigov - Edge
MSH Mini-Prôtos - BeastX - MKS - Edge
7HV - Scorpion - MKS - Beastx
Multirotors "home-made"
Labema Furious

Partager ce message


Lien à poster
Partager sur d’autres sites

J'ai une question bête ^^

Est-il nécessaire d'ouvrir le boitier, n'est-il pas possible de récupérer le signal transmis par le port usb. en gros brancher un module sur la prise usb qui assure la convertion usb -> serie -> bluetooth ?


Bonne question, je ne me souviens plus exactement, c'est sous la poussière...

Partager ce message


Lien à poster
Partager sur d’autres sites

en fait il faut ouvrir...

à l'interieur ,il y a la fameuse puce Silabs CP2102 qui transforme le signal TTL de la puce principale en signal USB.

Nous avons besoin du signal brut avant le passage dans la puce CP2102, donc sur les plot à l'interieur...


Rave 90 Nitro - OS 105HZ - Hatori - MKS - BeastX - Multigov - Edge
MSH Mini-Prôtos - BeastX - MKS - Edge
7HV - Scorpion - MKS - Beastx
Multirotors "home-made"
Labema Furious

Partager ce message


Lien à poster
Partager sur d’autres sites

SAlut

Warek

j'ai voulu commencer la modif.

j'ai ouvert un de hyperion 720i super duo 3

et .. pas du tout pareil :?

je ne sais pas où récupérer le RX TX derriere le CP2102 ??

tu peut m'aider sur ce coup là..?

mais si il n'y a pas de risques .

sinon je referme tous. ça ne m’empêchera pas de charger

merci :wink:

Tanguy





Tanguy Le Moign
https://www.facebook.com/tanguy.lemoign
"Plus j'avance en âge, plus je suis convaincu qu’il ne faut que s’amuser" Voltaire
et je pense aussi que :
"le pilotage 3D est un moyen... la maquette est un but"

Partager ce message


Lien à poster
Partager sur d’autres sites

Re

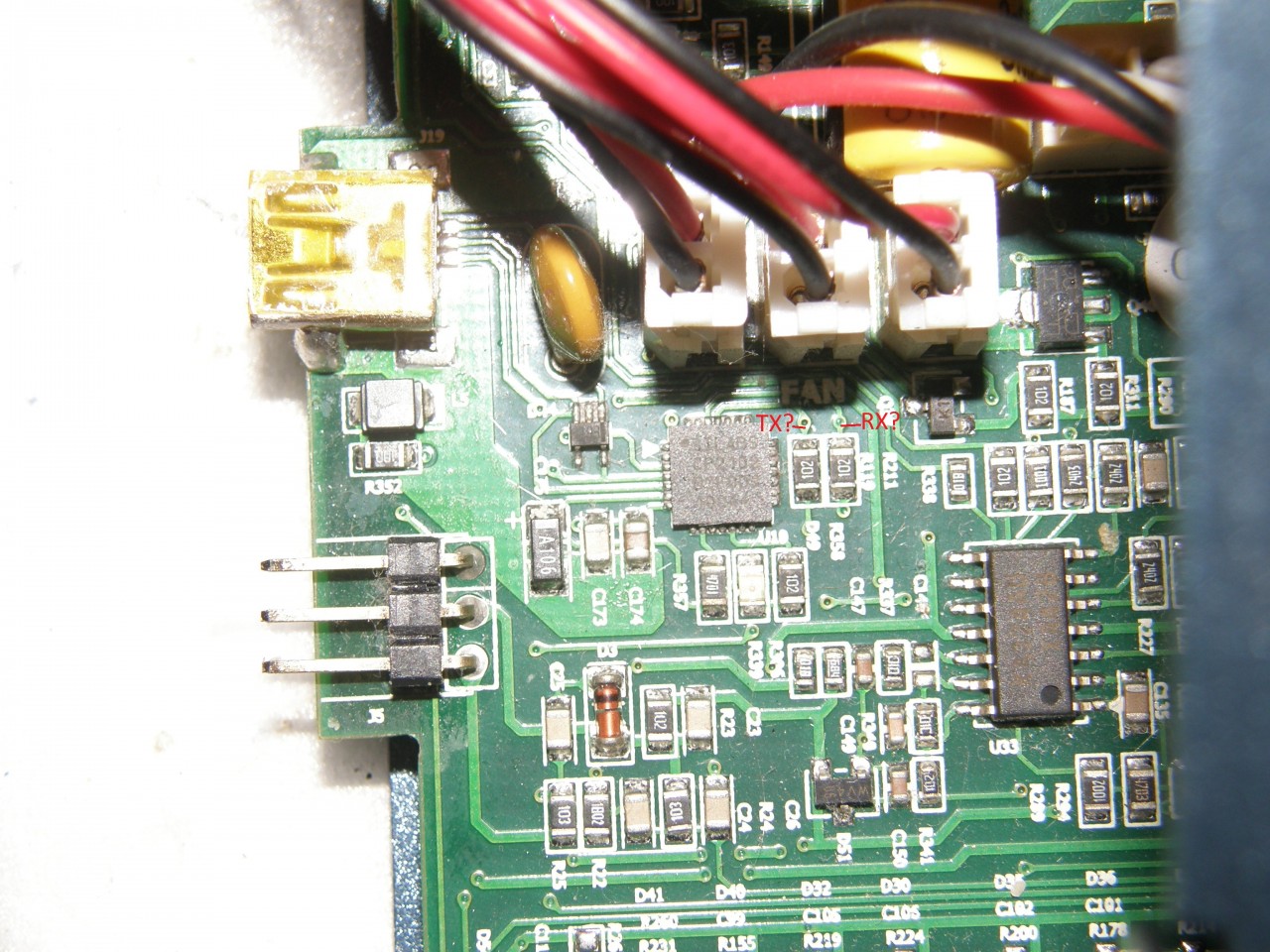

ça pourrait être là ou je l'indique sur la photo.. mais quel plot pour le RX et le TX ?

ça ressemble au 730i !!

A+

Tanguy



Tanguy Le Moign
https://www.facebook.com/tanguy.lemoign
"Plus j'avance en âge, plus je suis convaincu qu’il ne faut que s’amuser" Voltaire
et je pense aussi que :
"le pilotage 3D est un moyen... la maquette est un but"

Partager ce message


Lien à poster
Partager sur d’autres sites

Salut

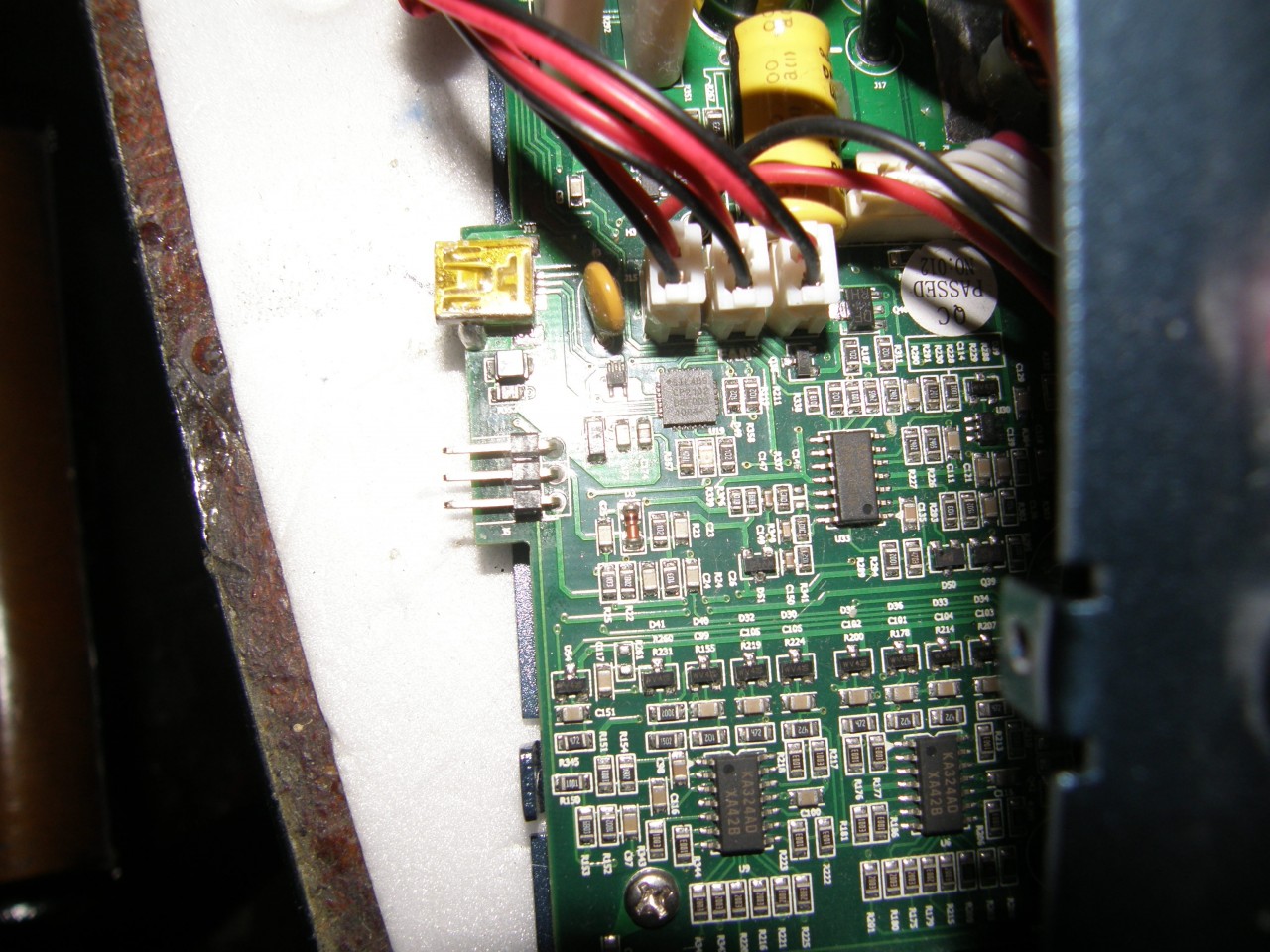

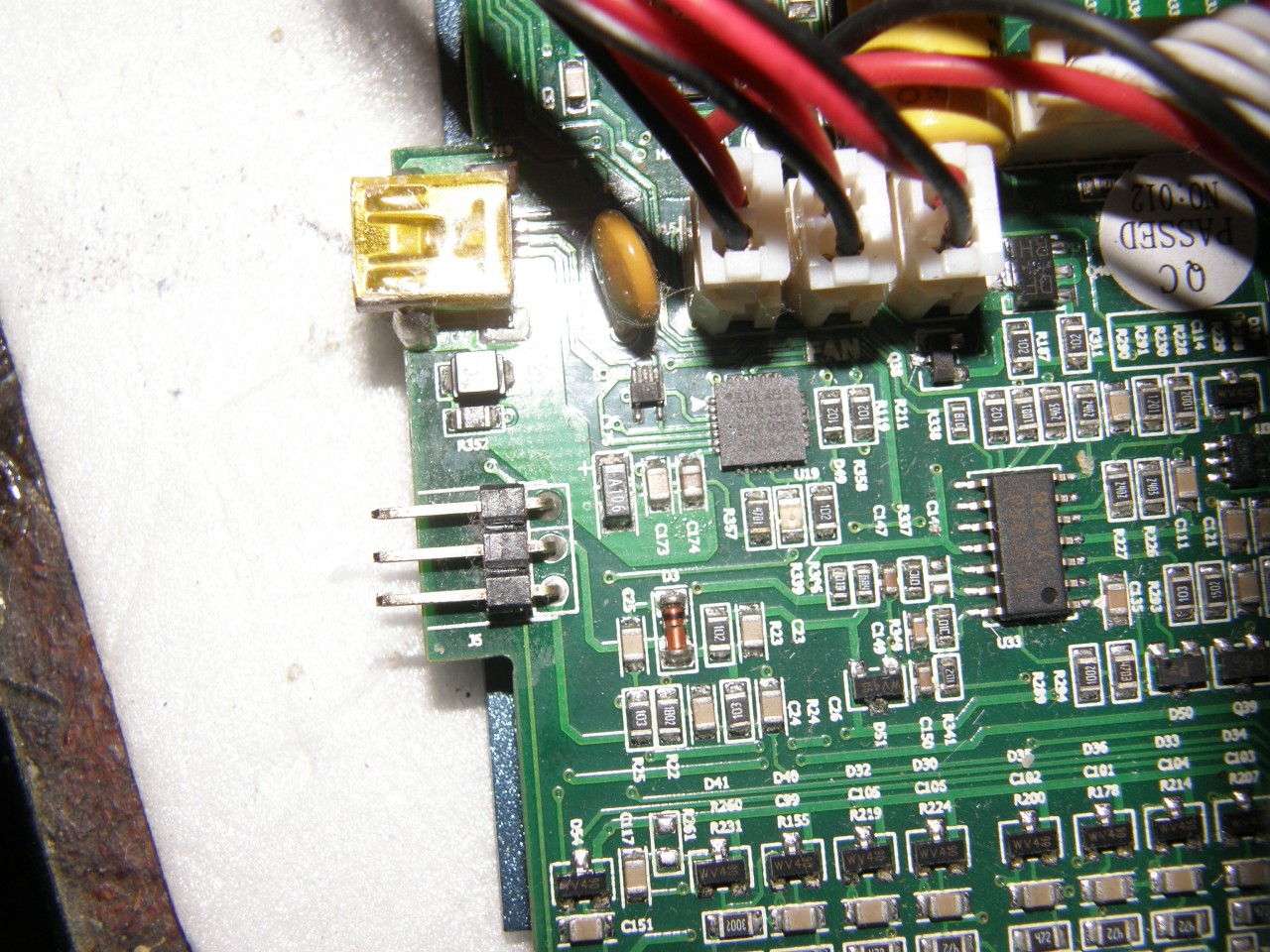

C'est ça mais de l'autre coté des résistances R358 et R49 (le dongle à besoin d'avoir le signal rabaissé par les deux resistance de 1k (nomées 102)


Rave 90 Nitro - OS 105HZ - Hatori - MKS - BeastX - Multigov - Edge
MSH Mini-Prôtos - BeastX - MKS - Edge
7HV - Scorpion - MKS - Beastx
Multirotors "home-made"
Labema Furious

Partager ce message


Lien à poster
Partager sur d’autres sites

SAlut

merci pour ta réponse olivier :wink:

je vais essayer !

A+

TAnguy


Tanguy Le Moign
https://www.facebook.com/tanguy.lemoign
"Plus j'avance en âge, plus je suis convaincu qu’il ne faut que s’amuser" Voltaire
et je pense aussi que :
"le pilotage 3D est un moyen... la maquette est un but"

Partager ce message


Lien à poster
Partager sur d’autres sites

Perso j'ai essayé des deux cotés des resistances, testé d'inverser TX/RX au niveau de mon adaptateur Bluetooth, impossible de me connecter à mon chargeur (EOS 720i super duo3) en Bluetooth.

J'arrive à appairer , mais lors du lancement du logiciel (avec le parametre BT dans le raccourci) :il ne trouve rien.

Toujours dans le logiciel, en mode de selection manuel , je selectionne le port com (crée après l'appairage) : il ne trouve rien.

Le module BT est Ok je l'ai testé séparament sur un Vstabi également.

J'ai peut etre fait une erreur quelque part mais après avoir fouillé des forums divers et variés (peut etre mal),je ne trouve pas un seul témoignage concret d'une personne ayant réussi a connecter son Hyperion EOS 720i super duo3 en Bluetooth.

Si vous y arrivez je suis preneur d'un peu d'infos ... :(

Edit : Ca y est, Ca fonctionne avec cette version du logiciel http://www.wheelchairdriver.com/bt.zip


Mikado Logo 700 Xxtreme / V-Bar silverline 5.3 Pro / Scorpion HKIII 4525-520 / YGE 160HV

Partager ce message


Lien à poster
Partager sur d’autres sites

Salut, question qui paraît bête :

Serait il possible de brancher sur le port usb du chargeur une cle wifi afin de récupérer les données sur le pc ?


ALIGN : Trex500ESP - T-rex700LE

OUTRAGE : Fusion50

GAUI : X7 - NX7

Partager ce message


Lien à poster
Partager sur d’autres sites

Pour le soft du EOS 720i super duo3, il y a un protocole particulier...

D'où le "soft spécial"

Par contre hyperion vas mettre à jour la prochaine version de leurs soft, la prise en compte du BT sera native

Pour la clef wifi c'est non, enfin du moins pas une clef wifi du mag d'informatique, il faut un Xbee, mais ça reviens cher...


Rave 90 Nitro - OS 105HZ - Hatori - MKS - BeastX - Multigov - Edge
MSH Mini-Prôtos - BeastX - MKS - Edge
7HV - Scorpion - MKS - Beastx
Multirotors "home-made"
Labema Furious

Partager ce message


Lien à poster
Partager sur d’autres sites

Salut Wareck,

Depuis peu j'ai pu télécharger et mettre a jour avec la version 5.82 mais je ne sais pas si effectivement, le BT est pris en compte avec cette nouvelle version (en tous cas ce n'est pas indiqué dans les modififs).

Si j'ai bien compris, il suffira donc de brancher sur la prise une cle bluetooth et l'affaire est réglée ?

En effet je viens de me commander un second chargeur et ce serait super de se logger avec les 2 chargeurs sans tous ces câbles.


ALIGN : Trex500ESP - T-rex700LE

OUTRAGE : Fusion50

GAUI : X7 - NX7

Partager ce message


Lien à poster
Partager sur d’autres sites

Après avoir souder les cables

Il faut rajouter "BT" à la fin du raccorci d'hyperion et c'est tout...


Rave 90 Nitro - OS 105HZ - Hatori - MKS - BeastX - Multigov - Edge
MSH Mini-Prôtos - BeastX - MKS - Edge
7HV - Scorpion - MKS - Beastx
Multirotors "home-made"
Labema Furious

Partager ce message


Lien à poster
Partager sur d’autres sites

Créer un compte ou se connecter pour commenter

Vous devez être membre afin de pouvoir déposer un commentaire

Créer un compte

Créez un compte sur notre communauté. C’est facile !

Créer un nouveau compte

Se connecter

Vous avez déjà un compte ? Connectez-vous ici.

Connectez-vous maintenant
