Quel modèle de LOGO 550 SX ?

[hotelbravo13 55]

Il y a deux choses différentes. La version de soft (3.0 dans ton cas) et la version du module (hardware)

Pour connaître la version de hardware, il faut suivre cette procédure

Après l’allumage de l‘alimentation, le MICROBEAST exécute une brève phase d‘initialisation, pendant laquelle s’effectue un petit test LED. Toutes les LEDs menu s‘allument en même temps, et la LED status change de couleur dans l‘ordre. Par la suite, pendant environ 3 secondes, les deux premiers chiffres (X et Y) de la version logicielle sont affichés. Durant ce temps la LED status est rouge. Ensuite, pour le reste de l’initialisation, un chenillard des LEDs A - G indique la calibration les capteurs et celui des LEDs H - N montre l‘initialisation des signaux du récepteur.

Appuyez pendant la phase d‘initialisation sur le bouton de sorte à afficher le troisième chiffre (Z) de la version logicielle. Le voyant d‘état clignote alors en violet. Appuyez à nouveau sur le bouton et la LED commence à clignoter en bleu, signalant l‘affichage de la version des données (X.Y). Maintenant, quand vous allez appuyer sur le bouton une troisième fois, la LED status s’éteint et la version du matériel (X.Y) du MICROBEAST est affichée. Appuyez une dernière fois sur le bouton sur pour quitter l’affichage de version et continuer avec l’initialisation.



donc en résumé, pendant la phase d'initialisation, appuyer 3 fois sur le bouton, la led de statut s'éteint et les deux colonnes de leds indiquent la version du matériel

[Boyington 2]

Ouch 😐, c'est une véritable usine à gaz ce Microbeast X !!

Petite question de Newbie....... Pour la programmation c'est la version du soft qui compte ( si j'ai bien lu ), la version du module (hardware) est une spécificité capitale ? Les procédures sont imbuvables......🤑

[hotelbravo13 55]

La version du soft qui change un peu la programmation.

Il est possible que la version du hardware limite les mise à jour, mais à confirmer, je n'en suis pas sûr.



Ce n'est pas si imbuvable que ça en a l'air au premier abord. Il faut simplement suivre les étapes sans vouloir trop se presser.

Chaque réglage a une fonction bien précise et compréhensible, en cas de doute, fais une petite pause et demande pourquoi et comment, tu verras que c'est pas bien compliqué.

Et le beastx a déjà été réglé par l'ancien propriétaire ?

[Boyington 2]

Oui tu as raison, je crois qu'il faut être méthodique.....et patient ( j'ai peut être des progrès à faire à ce niveau là 🤔 )

Oui il a été réglé par l'ancien proprio, d'ailleurs quand je l'ai alimenté, quelques secondes après le plateau s'est calé d'un coup très sec !

Mais je pense que ce serait pas mal si je reprenais la prog à zéro, histoire de bien capter la logique de tous ces réglages .



[Boyington 2]

Bonjour

Voici les quatre étapes pour la reconnaissance de la version du software- première image  ainsi que les trois autres pour la reconnaissance de la version du hardware.

Si je reconnais assez facilement la version du software, j'avoue avoir plus de mal pour ce qui est du hardware - les trois images suivantes dans l'ordre.

Si une âme charitable, avait la gentillesse de m'éclairer avec , cerise sur le gâteau une explication, ce serait mon premier cadeau de Noel.

Vous remerciant par avance

Eric ( alias papy Boyington 😊 )



Modifié le 3 décembre 2023 par Boyington
Modif

[hotelbravo13 55]

selon le wiki beastx que je cite
"During the initialization phase (i.e. when viewing the firmware version or later) briefly push the button to display the third digit (Z) of the firmware version. Here the Status LED flashes purple. Again briefly press the button and the color of the Status LED changes to flashing blue. Now you can read the firmware‘s data version "X.Y" from the display. If you press the button for a third time, the Status LED goes off and the hardware version "X.Y" of this MICROBEAST PLUS device is displayed. Press the button for a last time to leave the version display and to view the running light for status information."



D'après tes photos ça donnerait

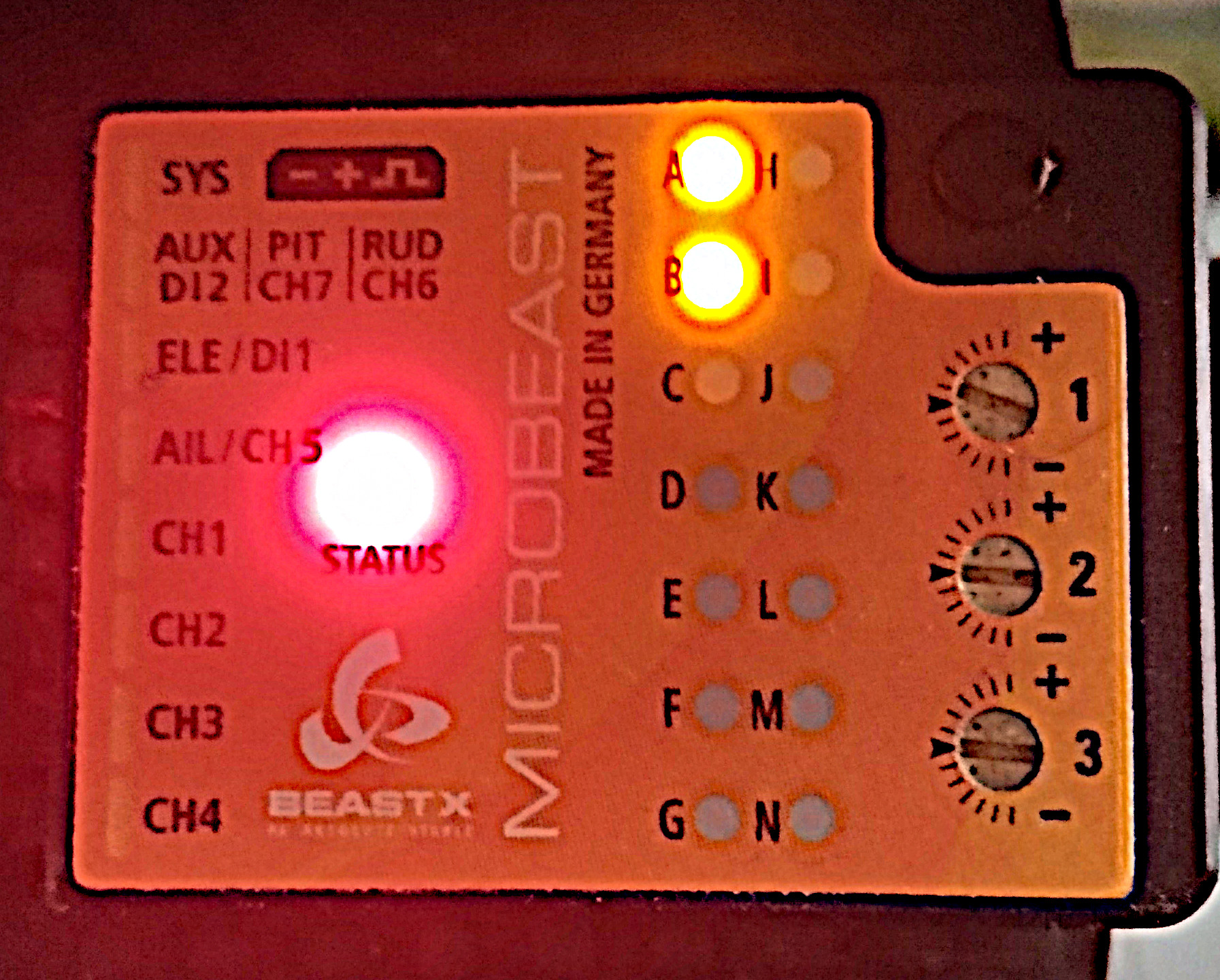

 version du firmware, V3

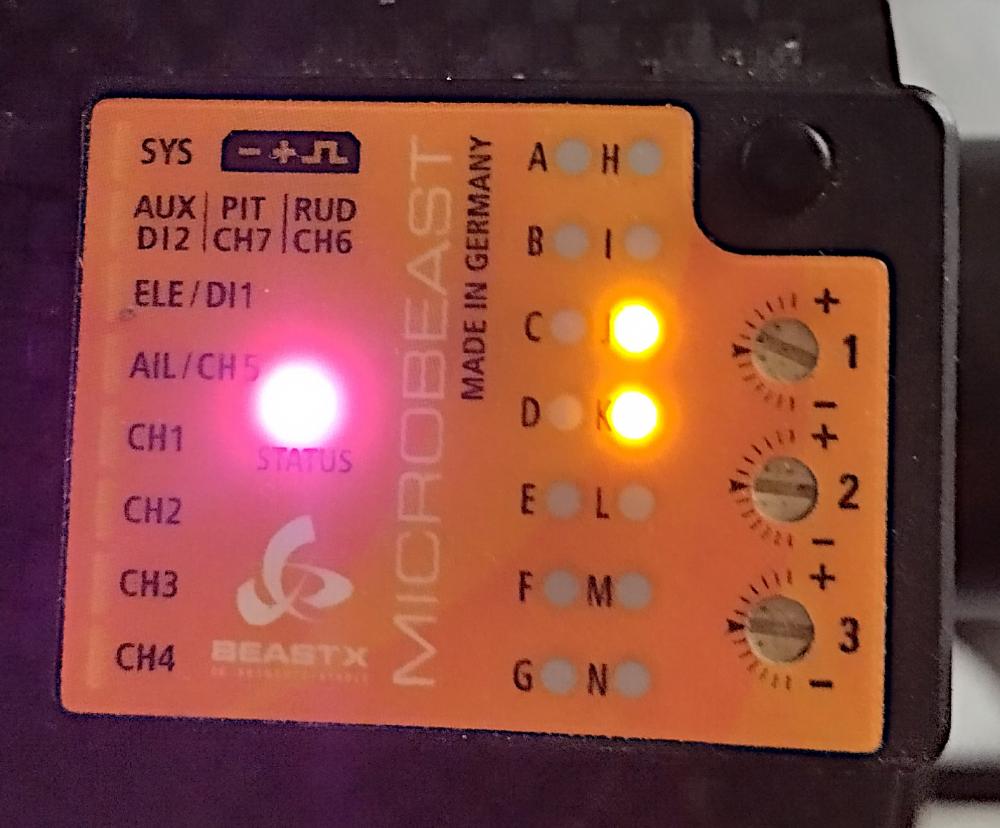

affichage led violette : sous-version du firmware, 12, ce qui indiquerait un firmware 3.0.12

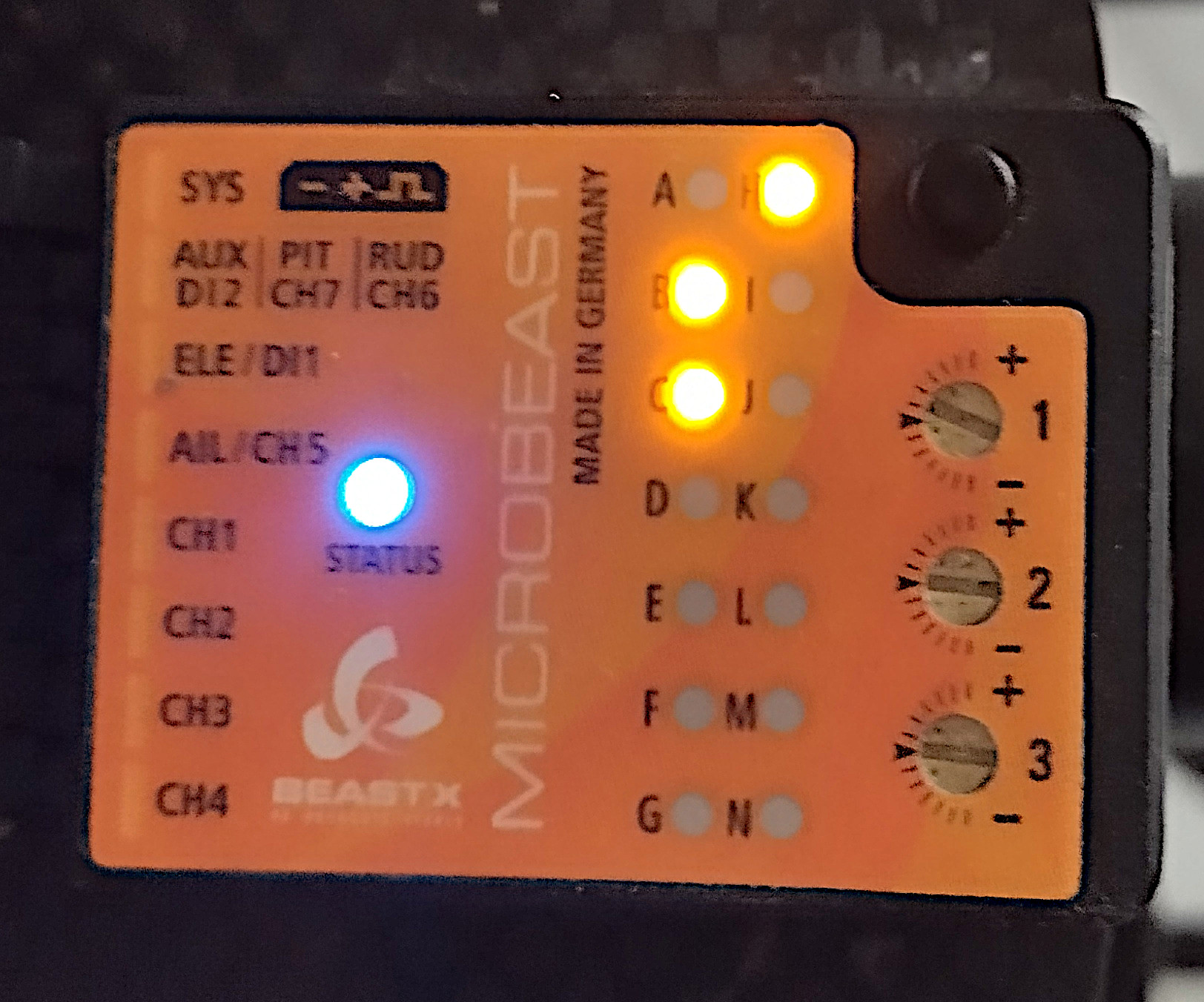

affichage led bleue : version des données, 6.1

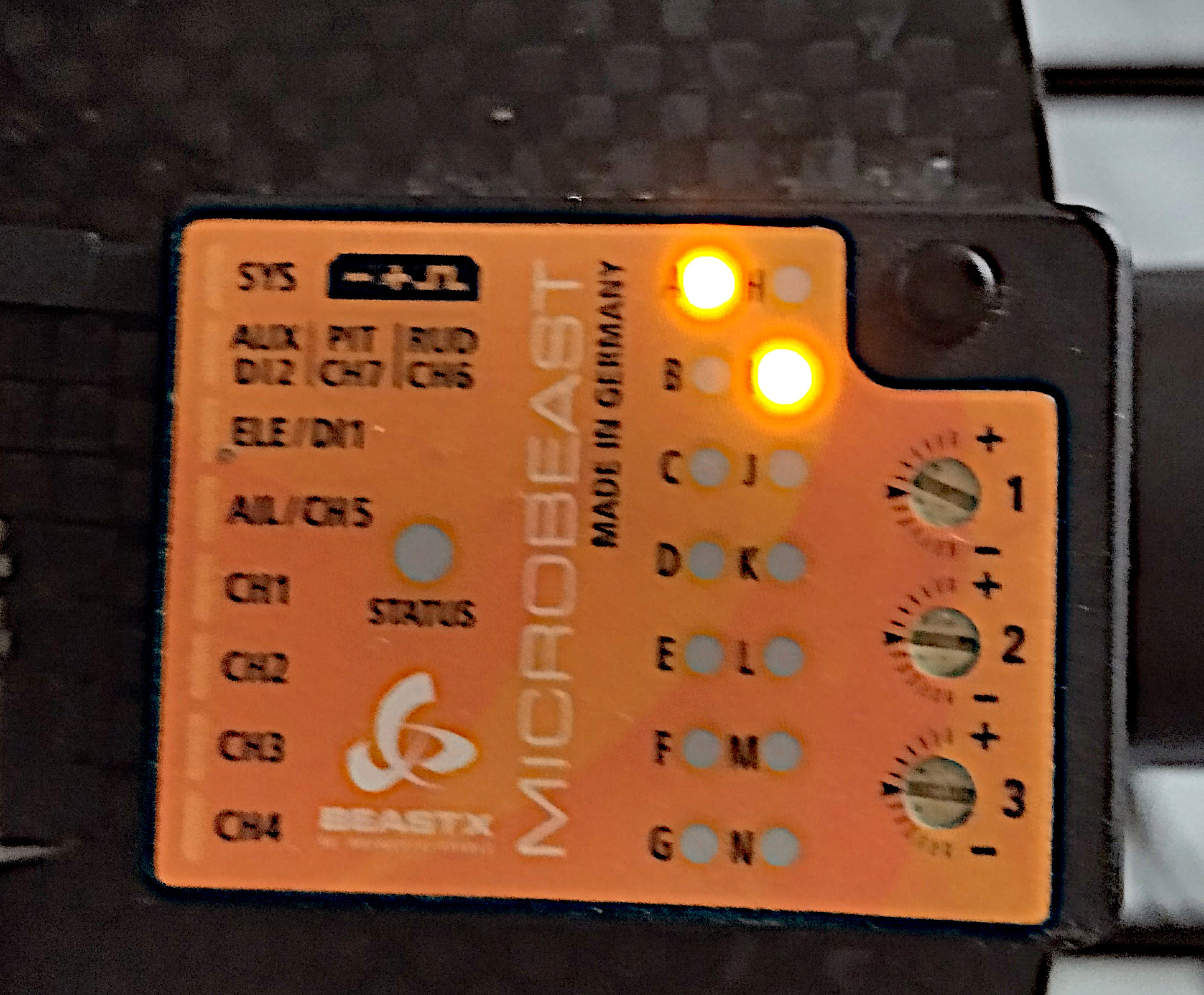

 led éteinte : version du hardware, 1.2



[Boyington 2]

Daniel........merci !

Je ne sais pas combien de fois, je t'ai dit merci, depuis les réglages du 450, jusqu'au 550 et tous les échanges par messages !

Promis, je vais te laisser tranquille avec tous les éléments que tu m'as transmis, je dois arriver à me démerd.....comme un grand 😊

Bonne soirée

Bons vols à toutes et à tous



[hotelbravo13 55]

Pas de souci, bonne soirée et bons vols
