Généralité : Courbe de pas

[Domin67 23]

Bonjour,

Le sujet "Réglage de pas" étant plus personnalisé,je pose ici une question générale sur paramétrage Courbe de pas :

- sur la radio (en  l'occurence NX10) peut-on définir le pas maxi et le pas mini (ex -12 et plus 12) pour avoir une "courbe  référence en 5 points" ou alors par défaut le 100 de la courbe correspond-il à 12°

Ca donnerait (par défaut) :

%Manche(point)	°Pas	% courbe pas radio
100%(5)	12°	100%
75%(4)	6°	75%
50%(3)	0°	50%
25%(2)	-6°	25%
0% (1)	-12°	0%



et du coup pour une courbe de pas de -4° à + 9° est ce on aurait bien en 5 point?

100%(5) 9° 88% 75%(4) 6° 73% 50%(3) 3° 60% 25%(2) -1° 48% 0%(1) -4° 33%

et dans ce cas comment la radio sait interpreter que le 0% correspond à -4° ?



Merci

















Modifié le 17 octobre 2023 par Domin67

[Dany56 55]

La radio sait ou est le zéro car elle fait référence au pas physique (le pas mécanique réel)

On calcule ensuite un % de cette amplitude physique

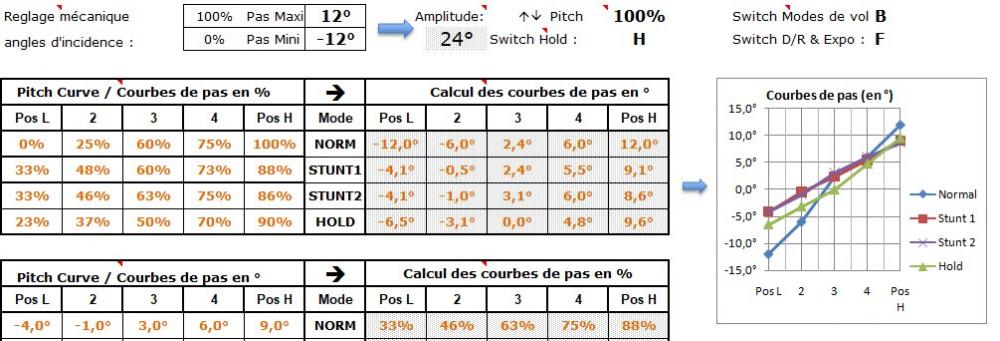

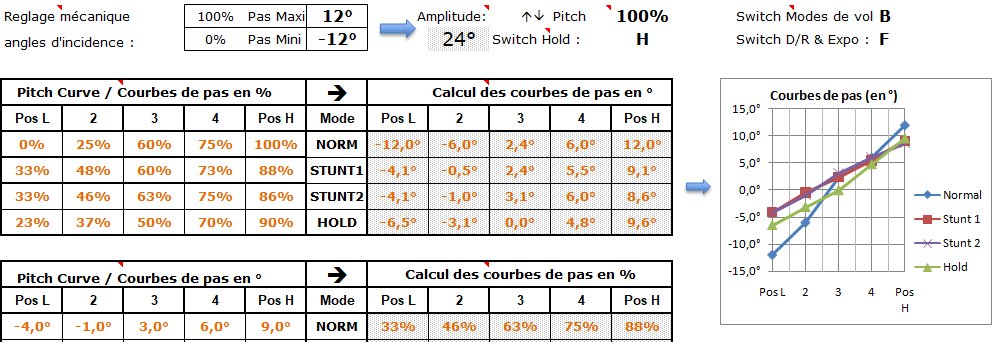

Pour ta courbe, voici les points :



Modifié le 18 octobre 2023 par Dany56

[Domin67 23]

Ok merci.



Il y a 7 heures, Dany56 a dit :

La radio sait ou est le zéro car elle fait référence au pas physique (le pas mécanique réel)

On calcule ensuite un % de cette amplitude physique



Le pas mécanique réel il est défini par qui, le fabricant du modèle ? Car on peut aussi avoir un pas -14 +14 ou -16 +16

Ce pas physique doit bien être défini dans la radio car le le zéro  se réfere t-il  au -12 alors qu'il y a aussi des helico avec pas -14 +14 ou -16 + 16

Même si je décrète que mon helico aura un pas mini de -12 et un pas maxi de +12, il faut bien que la radio ait ces références car si je change de pas mini maxi en -14 +14 pour avoir plus d'ampltudes mes courbes ne sont plus valables

C'est cela que je n'arrive pas à comprendre.

OU ALORS S'AGIT-IL DE VALEIURS STANDARD (sorte de norme) QUI FIXE LE -12 +12



Le précédent propriétaire avait les 3 courbes Norm, Idle1 et Idle2 à -12 +12

En vol Norm je souhaite modifier la courbe existante et mettre la courbe (plus juste que mon calcul)de Dany56 :

Manche



100%(5)	9°	88%
75%(4)	6°	75%
50%(3)	3°	63%
25%(2)	-1°	46%
0%(1)	-4°	33%



Merci

Modifié le 18 octobre 2023 par Domin67

[Dany56 55]

En fait, le pas physique c'est ce qu tu mesures avec une courbe linéaire de 0 à 100% avec les courses de servos à 100%

Je prends la courbe de Hold qui va très bien pour ça, et ça dépend effectivement de ce que tu mesures sur ta machine avec un incidencemètre

Le mien par exemple est à +/- 12°

Quand je dis que la radio fait référence au pas physique ce n'est pas tout à fait vrai, elle prend l'amplitude maximum de ce que tu as mesuré (qui peut être variable donc)

Effectivement ça peut être 12, 14, ou 15°. Normalement c'est le constructeur qui donne ces valeurs qu'il faut appliquer en modifiant les longueurs de chapes

-12/+12 c'est de la 3D avec une courbe de 0 à 100 %, ce n'est pas ce que tu veux puisque tu souhaites du vol maquette tranquille



Donc mesure tes incidences avec l'outil qui va bien pour avoir ta référence mécanique maximum, et ensuite on applique le % pour obtenir le ° que tu souhaites

- ?° manche en bas, 0° manche au centre, +?° manche en haut



[Domin67 23]

Ah Ok.

Par contre (et c'est juste une réflexion) on peut se demander pourquoi les fabricants de radiocommande n'ont pas intégrer la notion de pas mini / pas maxi dans le paramétrage, ca serait tellement plus simple !



Merci Dany.
