Recherche des composants d'un hélicoptère

[Grégoire_sy 0]

Bonjour,

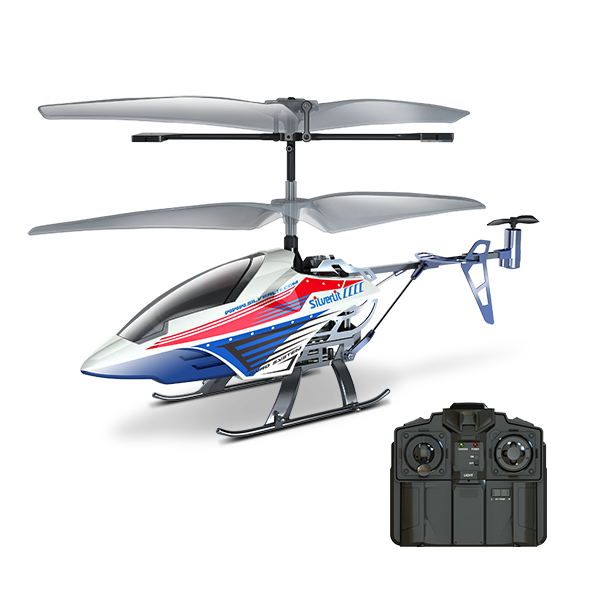

Je suis actuellement en préparation d'une présentation qui portera sur un hélicoptère.J'ai choisi l'hélcoptère  télécommandé  Sky Dragon évolution de la marque Silverlit. Pour cela j'ai   donc commencé mes recherches . Malheureusement  je n'arrive pas a trouvé le nom de chaque éléments composants l'hélicoptère.Je devrai tout d'abord présenter tous les composants de l'hélicoptère avec leurs noms précis.Or , malgrès mes recherches je ne trouve pas les composants .Serait t'il possible que vous m'aidiez ?



PS: Si vous trouvez  les composants d'un autre hélicoptère ( ou drone) je suis d'accord pour faire mon exposé sur celui que vous me proposerez.



Merci d'avance.

[steph66 228]

Bonjour Grégoire



c'est sympa de faire un exposé sur les modèles réduits   Si ce n'est pas indiscret, dans quel cadre fais-tu cet exposé ? En classe ?



Je suppose que tu possèdes cet hélico ?



Quelques termes



Bulle ou fuselage (suivant la forme/taille)

Chassis

patins d'atterrissage

tube de queue

pales

dans ton cas c'est un modèle 'bi-rotor'

la petite barre sous les pales du haut s'appelle une barre de Bell. Elle aide le pilote en stabilisant l'hélico

la petite hélice à l'arrière permet de faire pencher l'hélico vers l'avant ou l'arrière, et donc le faire avancer/reculer.



dans le chassis tu trouveras

2 moteurs principaux

1 moteur arrière et son hélice

pignon du moteur

couronnes (les 2 grands pignons)

platine électronique qui comprend un récepteur, la commande de vitesse des 2 moteurs, la commande de vitesse du moteur arrière

axe principal qui passe à travers les couronnes et auquel est fixé les pales. En fait 2 axes, 1 axe simple et 1 axe creux dans lequel est glissé l'axe simple



Pour la radio aussi appelée émetteur ou télécommande

tu as des manches,

des trims qui permettent de régler la position centrale des manches

le manche de gaz qui fait monter et descendre l'hélico

le manche de lacet (axe de lacet) pour tourner à gauche ou à droite

le manche de profondeur pour faire avancer/reculer l'hélico



...





[Grégoire_sy 0]

Bonjour et tout d'abord merci pour ton aide qui m'est indispensable !



Je fais cet exposé en classe ( cours de Sciences de l'ingénieur ).Je devrai tout d'abord présenter l'hélicoptère , ses composants, son fonctionnement etc..Et ensuite je devrai me focaliser sur une pièce en particulier.Je pense partir sur le moteur Et oui je le possède.



Juste une dernière question , pourquoi y a t il deux hélices  au dessus de l'hélicoptère ?Et a quoi servent t-elles respectivement ?Parce que sur certains modèles il y en a que une.



Merci d'avance





[12bandit 12]

Les 2 hélices sont contrarotative.
Ça veux dire que l une d entre elle tourne dans le sens des aiguilles d une montre et l autre dans le sens inverse.
C es pour cela que l on appelle ce type de machine "birotor"


Envoyé de mon HUAWEI VNS-L21 en utilisant Tapatalk

[steph66 228]

Sur un hélico bi-rotor, il y a 2 moteurs et 2 paires de pales qui tournent en sens inverse. Pour faire tourner l'hélico vers la droite ou la gauche (= axe de lacet) l'un des moteurs accélère pendant que l'autre ralentit. La somme des portances est constante, sinon l'hélico change d'altitude.



Pour ces hélicos il n'y a pas de rotor d'anti-couple.



Ce principe existe aussi en grandeur : https://fr.wikipedia.org/wiki/Kamov_Ka-50

[jeanpaulrivoire 25]

Bonjour,



Peut etre que cela pourra d'aider :



http://gargoll.free.fr/divers/droupie/Conception_et_réalisation_d'un hélicoptère_à_rotors coaxiaux_contrarotatifs_pour_le_concours_micro_drones_ONERA_DGA.pdf

[steph66 228]

Merci JP pour ce lien fort intéressant

[Grégoire_sy 0]

Merci pour votre aide celle ci met vraiment utile et m'aide à avancer



Qu'est ce qu'un rotor d'anti-couple ?



N'auriez vous pas un document plus simple qui explique le phénomène de portance etc...

[Tigre ec 665 76]

Bonjour, c'est le rotor qui contre le couple !     rotor > rotatif , anti > contre , couple > effort résultant de l'appui des pales sur l'air.

Juste une petite question en passant, tu fais une école d'ingé ?

Edited December 13, 2018 by Gélam

[jeanpaulrivoire 25]

Bonjour,



Encore quelques explications :

https://www.helixaero.com/ecole/theorie-de-l-helicoptere/comment-fonctionne-un-helicoptere.html





Edited December 13, 2018 by jeanpaulrivoire

[Grégoire_sy 0]

Bonjour ,



J'ai terminé la première partie de ma présentation.Maintenant je dois me focaliser sur une partie bien précise de mon hélicoptère radiocommandé.J'ai choisie la partie qui permet à l'hélico de voler ( axes + rotors+ hélices etc..). Je voulais savoir si vous connaissez les noms des différents composants de cette partie et comment ça marche.



Merci d'avance !
