Axe principal blade 200srx , montage ?

Recommended Posts

Salut à tous, après, suite à des vibrations et une autonomie trop faible, j’ai démonté la tête, l’axe et la couronne de mon blade 200srx.

Au remontage, un gros doute s’installe ..... de quel coté remonter l’axe principal ? Les deux solutions sont possibles et Le bon coté ne saute pas aux yeux.

Merci de lever mon doute car une inversion me ferais .....



cordialement, papoute, bons vols .





Share this post


Link to post
Share on other sites

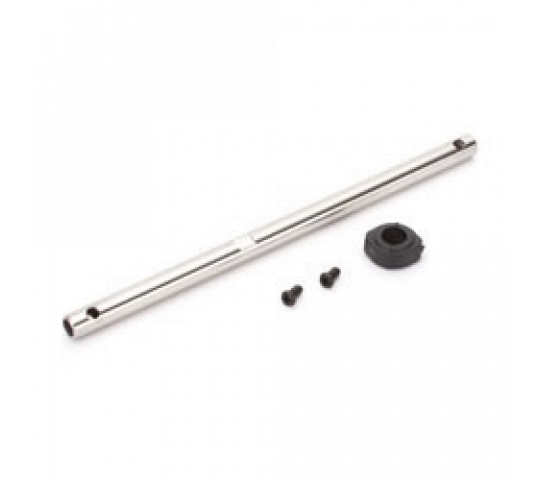

sur l'axe principale, il devrait y avoir une marque décentrée pour placer la bague de calage. Cf photo ci-dessous.

Normalement pas d'erreur possible.



EC135, T-Rex 450SE - Hughes MD500E Police de NY, T-Rex 450L -> Futaba 6eX (en vol)

Hughes MD500E Breitling, T-Rex 500ESP -> Spektrum DX8 télémétrie (en vol)

Share this post


Link to post
Share on other sites

Mercl Jacques T.

Mais quelle partie vers le haut ? La longue ou la courte ?

J’avais bien vu le méplat mais ma question subsiste et dans la vue éclatée  de la notice, ce n’est pas visible.

crdlt,

Share this post


Link to post
Share on other sites

Il ne peut y avoir de contre sens. Lorsque tu mets la bagues sur le méplat, l'axe doit être parfaitement calé avec le roue d'entrainement. Essaye dans un sens ou dans l'autre ; un doit être trop court ou trop long, l'autre parfait.

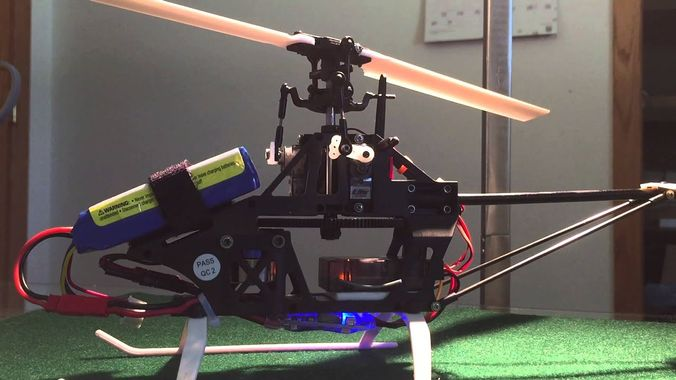

Si cette photo représente ton Blade, je dirais la partie longue en dessous, la partie courte au dessus :





EC135, T-Rex 450SE - Hughes MD500E Police de NY, T-Rex 450L -> Futaba 6eX (en vol)

Hughes MD500E Breitling, T-Rex 500ESP -> Spektrum DX8 télémétrie (en vol)

Share this post


Link to post
Share on other sites

C’est bien ça, la partie longue est vers le bas dans la couronne dentée.

Attention, la bague a un sens, une petite surépaisseur a mettre vers le bas afin de ne

pas freiner le roulement supérieur du chassis.



Merci et salut à tous.
