  • Tuto : Alimentation 25 volts, 1175 watts, pour 50 euros

       (0 avis)

    Bonjour,

    En premier lieu veuillez lire attentivement ce qui suit :

    • La manipulation proposée est dangereuse si vous n'avez pas un minimum de connaissances en électricité. :roll:
    • Il s'agit d'ouvrir une alimentation ce qui présente un risque réel d'électrisation.
    • Le topic de ce forum, qui débat de ce sujet, permet de cerner la difficulté de la chose et le risque d'incendie qui découle de l'utilisation de ces alims.
    • En aucun cas, ce forum ou moi même, ne pourront être tenu responsable de vos bêtises.



    Sources :

    Convert HP server power supply for RC use

    2x HP server PS for 24V

    DPS-600PB



    Matériel nécessaire :

    • - Pour du 12,5 volts (47A) une alimentation HP DPS-600PB. Il en faut deux pour du 25 volts et 47A soit 1175 watts. Sur la baie, on en trouve, en Europe, à moins de 20 euros livrée / pièce.
    • - Un ou deux cordons d'alimentation PC.
    • - De la connectique (j'ai utilisé des quatre prises PK, femelles, de 4mm)
    • - Quelques vieux câbles de servos.
    • - Un bon fer à souder. ;)



    Tutoriel :

    Les informations ci dessous concernent les alimentations HP DPS-600PB ;)



    Pour réaliser une alimentation de 12 volts :

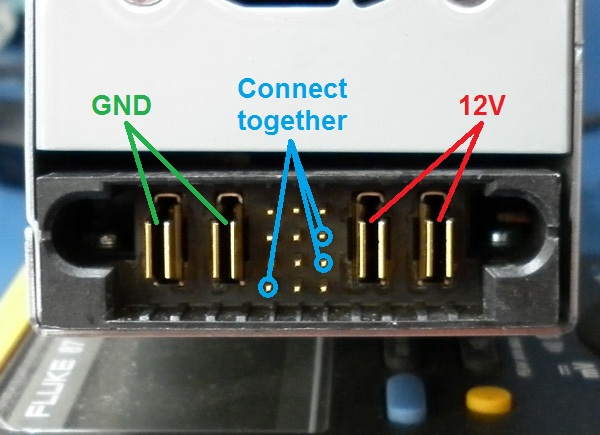

    rien de plus simple. Il suffit de vous conformer au schéma suivant :


    Les connections en bleu permettent le démarrage forcé de l'alim. Il est possible d'y intercaler un interrupteur.



    Pour réaliser une alimentation de 24 volts :

    Il vous faut modifier deux alimentations comme expliqué ce-dessus. Le soucis, c'est si vous les branchez en série, il vous faudrait débrancher l'une des deux prises de terre. (cordons 220 volts) De fait, vous perdez en sécurité et si les deux alims se touchent, elles se coupent ... bref rien de rassurant. :?

    Une fois que vous avez modifié vos deux alims pour adapter les prises PK (en ce qui me concerne, soudées directement entre les lamelles en cuivre) et forcer le démarrage de l'alim, il convient d'en modifier une pour couper le DC Ground. Ainsi en joignant définitivement les deux alims, elles partagent la même terre.

    Vous n'aurez plus besoin de retirer un fil de terre sur les cordons de 220 volts.

    Pour ce faire :

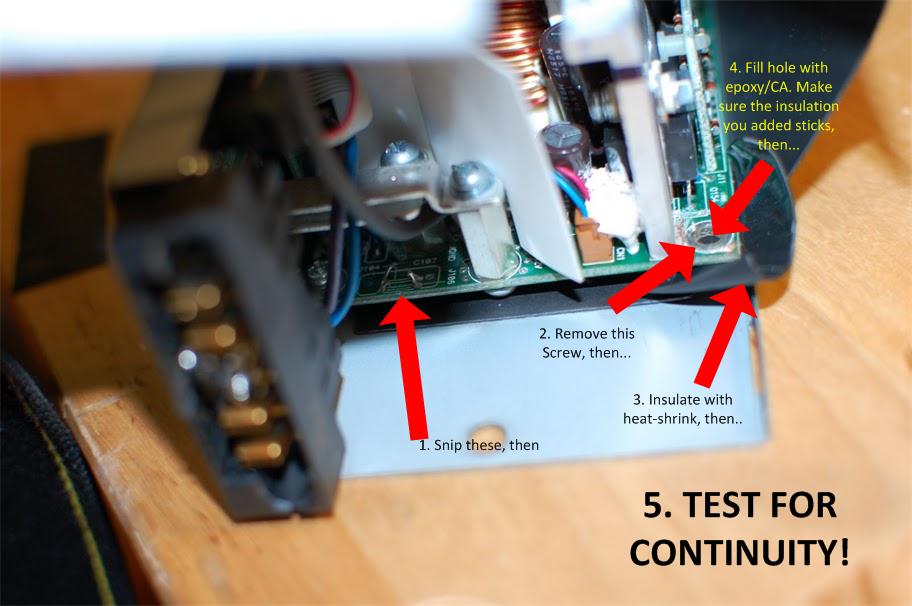

    Ouvrez une des deux alims et reproduisez le schéma suivant :


    Appliquez vous à bien tester que le boitier de cette alim modifiée n'est plus à la terre.

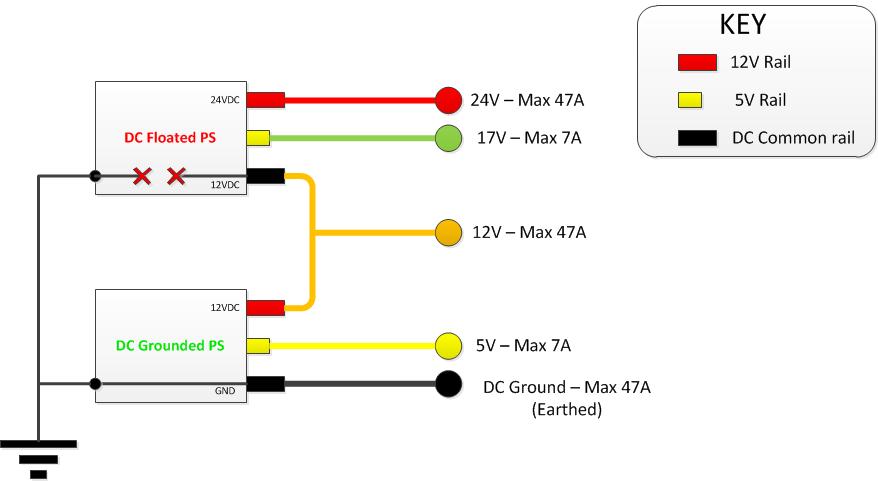

    Puis branchez le tout comme suit :

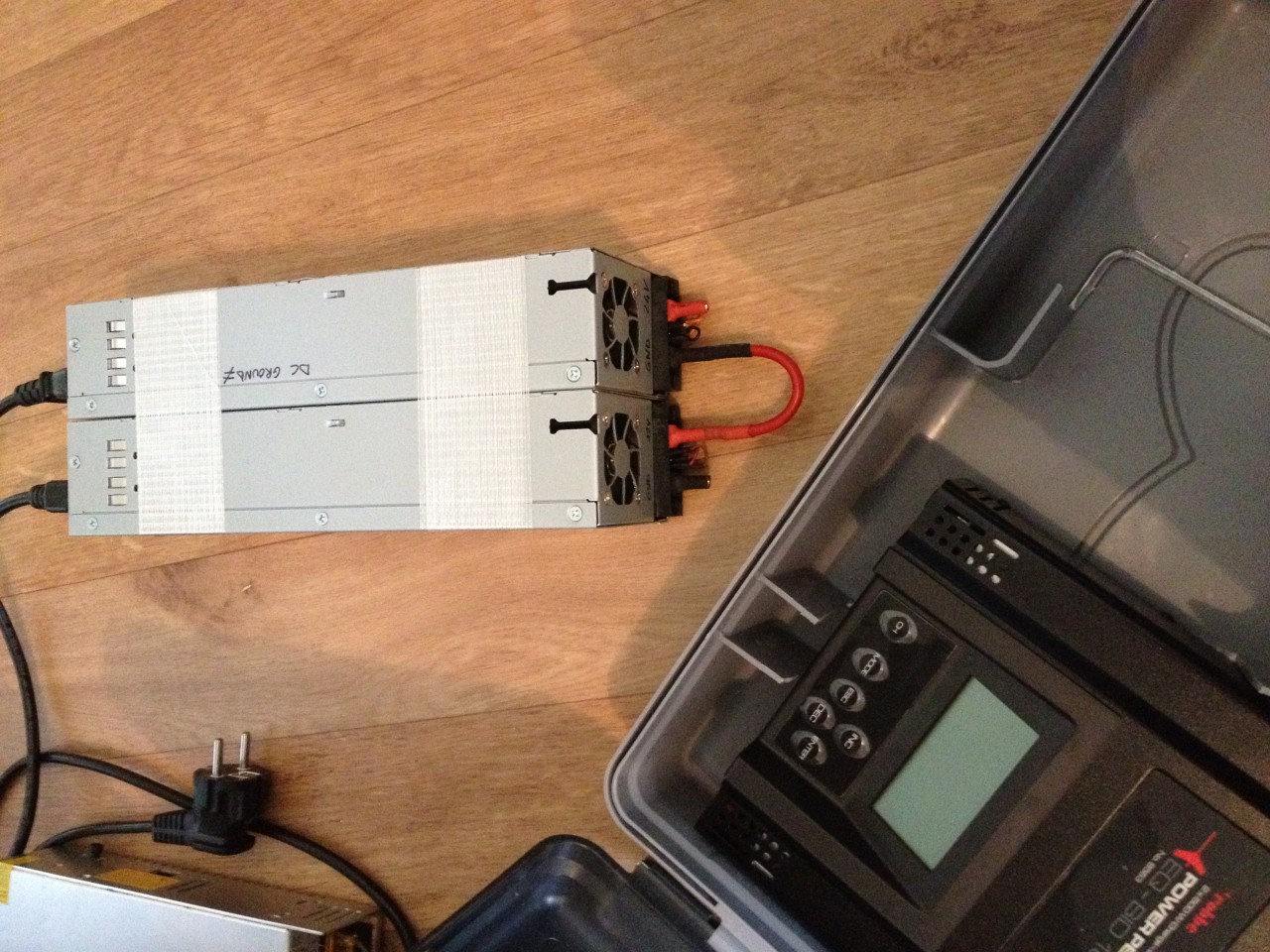

    On obtient alors ceci :




    Bon courage à tous et soyez prudents !
